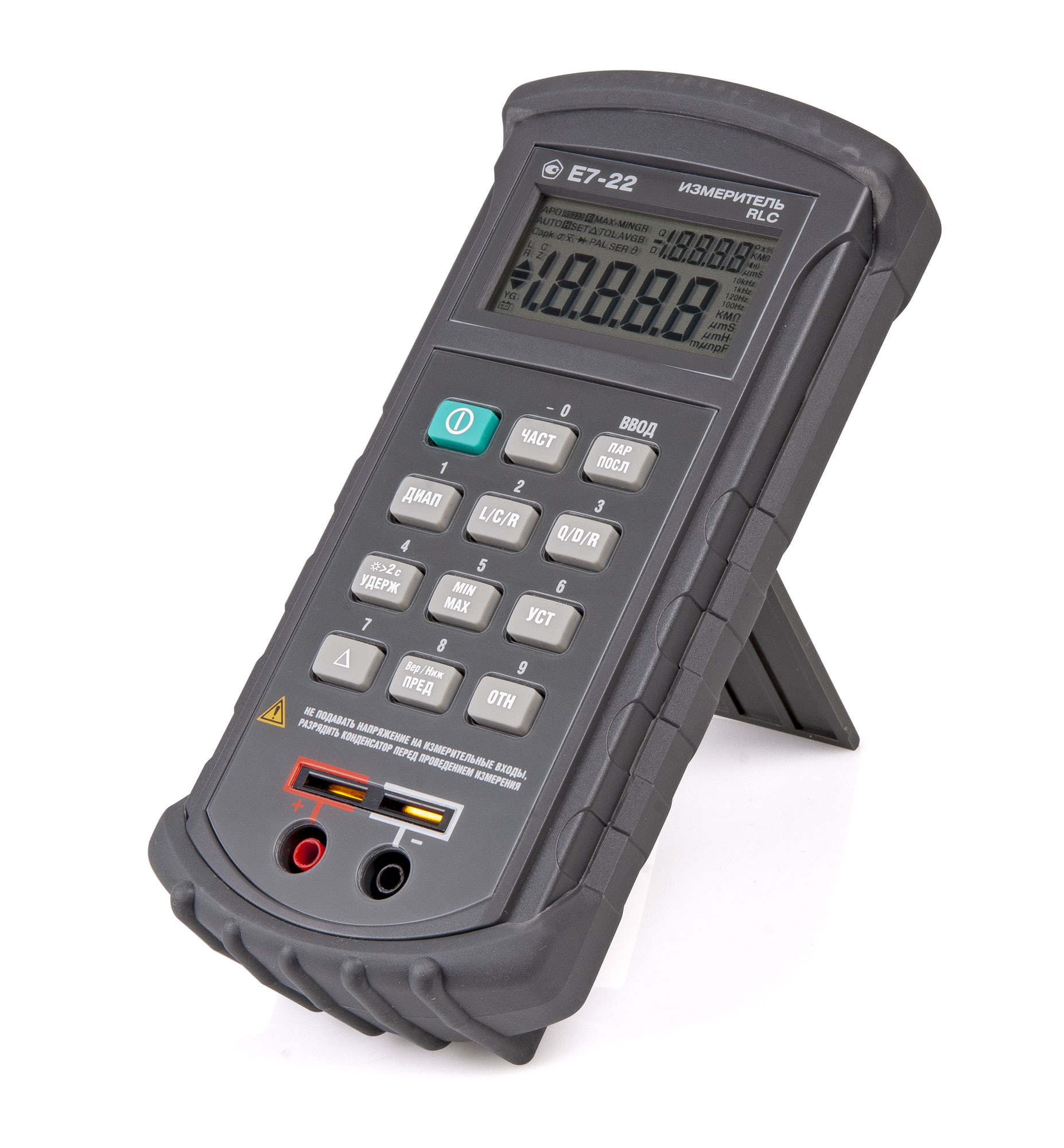

Е7-22 - RLC измеритель
Назначение портативного измерителя RLC Е7-22:
Портативный измеритель RLC Е7-22: Измерение ёмкости 0,5 пФ ... 20 мФ; индуктивности 5 мкГн ... 10 кГн; тангенса угла потерь; добротности; сопротивления переменному току 0,1 Ом ... 10МОм; эквивалентного послед./парал.; Базовая погрешность 0,5% (сопротивление), 0,7% (индуктивность, ёмкость); Тест-сигнал: 120 Гц, 1 кГц (ручной выбор); Последовательная/параллельная схема замещения (ручной выбор); Высокое разрешение 0,1 мкГн, 0,1 пФ, 1 мОм; Одновременная индикация двух измеряемых параметров (С и D/Q/R, L и D/Q/R); Автоматический/ручной выбор предела измерения; Регистрация max/min и вычисление среднего значения; Режим D-измерений и допускового контроля; ИК-порт по стандарту RS-232; Универсальное питание; Опция TL-06: щуп для SMD компонентов.
Особенности портативного измерителя RLC Е7-22:
-
Измерение емкости, индуктивности, тангенса угла потерь, добротности, сопротивления переменному току, эквив. послед./парал. сопротивления;
Базовая погрешность 0,5% (R), 0,7% (L, C);
Тест-сигнал 120 Гц, 1 кГц; 0,5 В;
Последовательная/параллельная схема замещения;
Высокое разрешение (0,1 мкГн, 0,1 пФ, 1 мОм);
Одновременная индикация двух измеряемых парметров;
5-разрядная цифровая шкала;
Автоматический и ручной выбор предела измерения;
Регистрация max/min и вычисление среднего значения;
Режим дельта-измерений и допускового контроля;
Подсветка ЖК-индикатора;
Интерфейс RS-232;
Универсальное питание;
Невысокая стоимость.
Технические характеристики портативного измерителя RLC Е7-22:
Параметр | Значения |
АКТИВНОЕ СОПРОТИВЛЕНИЕ (Rac) | |
Пределы измерений | 20 / 200 / 2000 Ом / 20 / 200 / 2000 кОм / 10 МОм |
Разрешение | 1 / 10 / 100 мОм / 1 / 10 / 100 Ом /1 кОм |
Погрешность измерения |
± (0,5 … 0,8 % + 3 ед. мл. разряда) 200 Ом/…/ 2000 кОм ± (1,2…2 % + 8 ед. мл. разряда) 20 Ом, 10 МОм |
ЕМКОСТЬ | |
Пределы измерений | 2000 пФ / 20 / 200 / 2000 нФ / 20 / 200 / 2000 мкФ/20 мФ |
Разрешение | 0,1 / 1 / 10 / 100 пФ / 1 / 10 / 100 нФ / 1 мкФ |
Погрешность измерения |
± (0,7 % + 3 ед. мл. разряда) 20 нФ /…/ 200 мкФ, (D < 0,5) ± (1…5 % + 5 ед.) 2000 пФ, 2000 мкФ, 20 мФ (D < 0,1) |
ИНДУКТИВНОСТЬ | |
Пределы измерений | 2000 мкГн / 20 / 200 / 2000 мГн / 20 / 200 / 2000 / 10000 Гн |
Разрешение | 0,1 / 1 / 10 / 100 мкГн / 1 / 10 / 100 мГн / 1 Гн |
Погрешность измерения |
± (0,7 % + 5 ед. мл. разряда) 200 мГн /…/ 200 Гн ± (1…2 % + 5 ед. мл. разряда) 2000 мкГн, 20 мГн, 2000 Гн не нормируется на пределе 10000 Гн |
ДОБРОТНОСТЬ (Q), ПОТЕРИ (D) | |
Пределы измерений | 0,9999 / 9,999 / 99,99 / 999,9 |
Разрешение | 0,0001 / 0,001 / 0,01 / 0,1 |
Погрешность измерения | Соответствует погрешности измерения емкости, индуктивности |
ИЗМЕРЕНИЕ RLC | |
Выбор предела измерения | Автоматический или ручной по основной шкалеАвтоматический по дополнительной шкале |
Скорость измерения | 1 изм./с |
Индикация результатов измерения |
Шкала основная/дополнительная: Ls/Q, D, Rs; Lp/(Q, D, Rp) Cs/Q, D, Rs; Cp/(Q, D, Rp); Rac (s - последовательная, р - параллельная, ас - переменный ток) |
Схема измерения | Параллельная или последовательная (ручной выбор) |
ТЕСТ СИГНАЛ | |
Частота тест-сигнала | 120 Гц, 1 кГц, (ручной выбор) |
Уровень тест-сигнала | 0,5 В |
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | |
Интерфейс | Последовательный порт по стандарту RS-232C c оптической развязкой |
ДИСПЛЕЙ | |
Индицируемые параметры | Основной экран (Rac, L, C), дополнительный экран (Q, D, Rs, Rp), индикаторы параметров режима измерения |
Формат индикации |
4 1/2 разряда (19999) основная шкала 4 разряда (9999) дополнительная шкала |
Индикация перегрузки | "OL" |
ОБЩИЕ ДАННЫЕ | |
Напряжение питания | 9 В ("Крона"), АС-DC адаптер 12…15 В / 50 мА (опция) |
Габаритные размеры | 91 х 192 х 52 мм |
Масса | 365 г |
Комплект поставки Е7-22
№ | Наименование | Количество |
1. | Портативный измеритель RLC Е7-22 | 1 |
2. | Измерительные провода | 2 |
3. | Источник питания | 1 |
4. | Кабель RS-232 | 1 |
5. | Программное обеспечение (дискета 3,5") | 1 |
6. | Предохранитель | 1 |
Дополнительная комплектация Е7-22
TL-06S, измерительный щуп для SMD компонентов к E7-22 |
