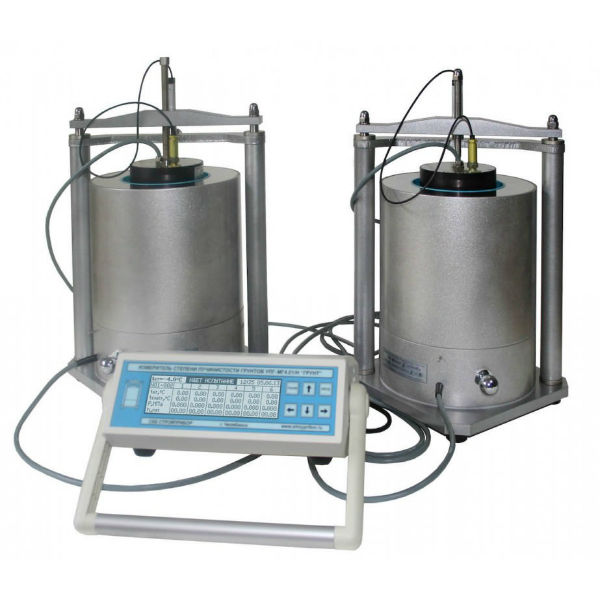

Измеритель степени пучинистости грунта УПГ-МГ4.01/Н «Грунт»
Прибор УПГ-МГ4.01/Н «Грунт» предназначен для определения степени пучинистости грунта в лабораторных условиях по ГОСТ 28622-90.
В отличие от прибора УПГ-МГ4 «Грунт» , снабженного верхней и нижней водоохлаждаемыми термостатируемыми плитами, создающими условия для промораживания грунта, в приборе УПГ-МГ4.01/Н «Грунт» (Н - количество термоконтейнеров) промораживание образцов грунта, помещенных в термоконтейнеры, осуществляется в морозильной камере при температуре минус 4 °С с поддержанием температуры +1 °С на нижней термостатируемой плите.
Прибор состоит из блока управления с увеличенным дисплеем и от одного до шести термоконтейнеров для поддержания условий промораживания образцов грунта, включающих силовую рамку, теплоизолирующий кожух, верхнюю и нижнюю термостатируемые плиты, устройства для автоматического измерения температур, силы и перемещения и терморегулятор для управления морозильной камерой.
Прибор УПГ-МГ4.01/Н «Грунт» обеспечивает одновременное испытание до 6 образцов грунта.
В процессе испытаний обеспечивается автоматическое поддержание температуры верхней и нижней термостатируемых плит (− 4 °С и +1 °С соответственно), измерение температуры образца грунта, измерение силы нагружения и вертикальной деформации образца грунта. Прибор имеет режим непрерывной регистрации процесса испытаний всех образцов грунта одновременно, энергонезависимую память и связь с ПК по USB интерфейсу.
Технические характеристики
| Наименование характеристик | УПГ-МГ4.01/Н «Грунт» | |
| Диапазон измерений силы, Н | 1,0...500 | |
| Диапазон измерения перемещения траверсы, мм | 0...20 | |
| Диапазон измерений температуры, °С | - 4...+1 | |
| Погрешность измерения температуры, °С | ± 0,2 | |
| Погрешность измерения силы, % | ± 1,0 | |
| Погрешность измерения перемещения, мм | ± 0,1 | |
| Количество одновременно испытуемых образцов, шт | 1...6 | |
| Электрическое питание | 220 В (50 Гц) | |
| Габаритные размеры, мм, не более : | ||
| - термоконтейнера | 220х220х420 | |
| - блока управления | 240х170х92 | |
| Масса, кг, не более | 4,9 | |
Комплект поставки
Блок управления, термоконтейнер, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, упаковочная тара.
