Плотномеры грунтов динамические. Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар», ПДУ-МГ4.01 «Удар»
Плотномеры ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для определения динамического модуля упругости грунтов и оснований дорог по методу штампа, имитирующему проезд автомобиля по дорожному покрытию.

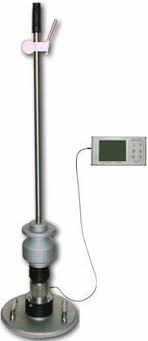

Плотномеры состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.
Плотномер ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего гру-за 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.
Плотномер ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.
Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.
Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.
Плотномеры снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.
Технические характеристики
| Наименование характеристик | ПДУ-МГ4 «Удар» | ПДУ-МГ4.01 «Удар» |
| Диапазон измерения модуля упругости, МН/м 2 | 5…370 | 5…300 |
| Диапазон измерения силы, кН | 0,1…19 | 0,1…10 |
|
Абсолютная погрешность измерения силы, Н где F-измеренная сила, H |
±(0,01F+20) | |
| Диапазон измерений перемещения штампа, мкм | 50...9999 | |
|
Абсолютная погрешность измерения перемещения штампа, мкм где L – измеренные перемещения |
±(0,03L+10) | |
| Высота падения груза, м | 0,85 | 0,85 |
| Диаметр нагрузочной плиты, мм | 300 | 200 |
| Габаритные размеры, (высота), м | 1,3 | |
| Масса, кг | 27 | 16 |
Комплект поставки
Плотномер с электронным блоком, USB кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, упаковочная тара.
Гарантия 18 месяцев.
