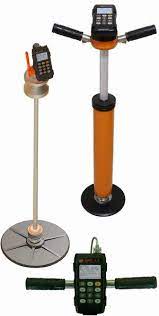

Многоканальный диагностический комплекс ДДК
Назначение
- Диагностика состояния дорожного покрытия методом волны удара
- Оценка структуры дорожного покрытия
- Оценка характеристик подстилающего слоя
Преимущества
- Первая серийная отечественная диагностическая система
- Компактный, легкий и портативный диагностический комплекс
- Облегченная конструкция устройства динамического нагружения со съемным электронным блоком, регулировками высоты падения и массы груза
- Встроенные датчики силы удара и величины динамической деформации
- Многоканальная система регистрации процессов реакции дорожного покрытия на ударное воздействие
- Визуализация динамических процессов на графическом дисплее с подсветкой
- Регулируемая сила ударного воздействия свободно падающего груза
- Малогабартиные внешние датчики - до 4 штук
- Встроенное зарядное устройство
Основные функции
- Регистрация и визуализация процессов силового воздействия и усадки штампа
- Измерение амплитуды силового воздействия и максимальной усадки штампа
- Вычисление динамического модуля упругости
- Оцифровка и синхронная запись динамической деформации дорожного полотна в 3...5 точках
- Построение чаши максимальных прогибов дорожного покрытия в 3...5 точках
- Вывод графиков и результатов испытаний на термопринтер и на компьютер
- Программируемое автоматическое отключение прибора при перерывах в работе
- Русский и английский язык меню и текстовых сообщений
- Разъем USB для работы с компьютером и заряда аккумуляторов
- Оперативное изменение параметров механической системы:
- высоты падения груза
- массы груза
- жесткости демпфера
- диаметра штампа
Сервисная компьютерная программа
- Считываение процессов и результатов из памяти прибора
- Построение чаши максимальных прогибов дорожного полотна
- Документирование и архивация результатов испытаний
- Трансляция данных в Excel, текстовый, звуковой форматы и другие приложения
Технические характеристики
| Количество измерительных каналов | до 5 |
| Диапазон измерения модуля упругости, МПа | 10...300 |
| Основная погрешность измерения модуля упругости, % | 7 |
| Диапазон измерения усадки / прогибов, мм | 0,05...2,5 |
| Абсолютная погрешность измерения усадки, мм, не более | 0,01 |
| Максимальная сила удара, кН | 10 |
| Диапазон регулировки силы удара, кН | 1...10 |
| Количество внешних датчиков, шт | 2...4 |
| Память результатов, Гбайт | до 1 |
| Диаметры штампов, мм | 100 / 150 / 200 |
| Габаритные размеры устройства нагружения, h x ø, мм | 1100х100 |
| Габаритные размеры внешнего датчика, h x ø, мм | 42х78 |
| Масса устройства нагружения, кг | 14,2 |
| Масса внешнего датчика, кг | 0,6 |
Состав базового комплекта
- Устройство динамического нагружения
- Электронный блок
- Внешние датчики - 2 шт.
- Штамп 150 мм
- Аккумуляторы, блок питания
- Сервисная программа на CD, кабель USB
- Транспортировочная тара
- Руководство по эксплуатации
Дополнительная комплектация
- Внешние датчики
- Штамп ø100 и 200 мм
- Утяжелители груза
- Термопринтер
- Кейс пластиковый
