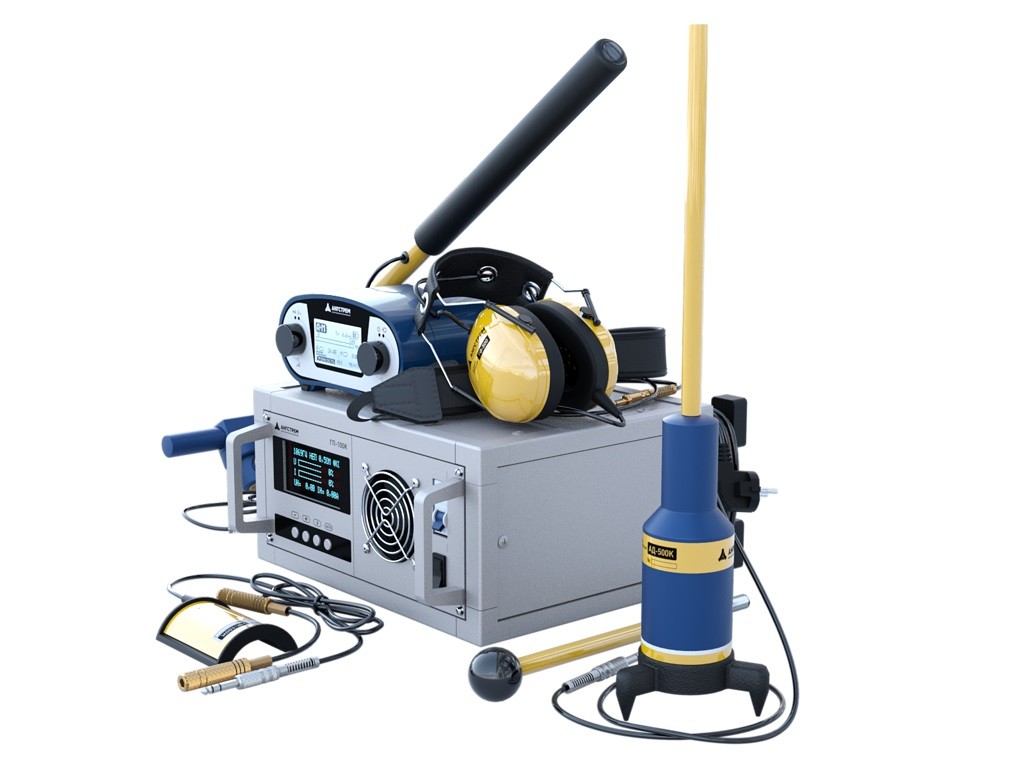

КП-100К - комплект поисковый
Назначение комплекта поискового КП-100К:
Коплект поисковый КП-100К предназначен для:
- для точного определения мест повреждений подземных кабелей индукционным и акустическим методами;
- для поиска трассы и определения глубины залегания подземных кабельных линий и коммуникаций;
- для поиска трассы и определения глубины залегания силовых подземных кабелей, находящихся под напряжением частотой 50Гц.
Особенности комплекта поискового КП-100К:
Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях, режим быстрого автоматического согласования с нагрузкой, индикацию об установленных режимах и выходных параметрах на едином вакуумно-люминисцентном табло. Универсальное питание генератора КП-100К (сеть 220В, либо постоянное напряжение 12В).
Область применения комплекта поискового КП-100К:
Электроснабжение городское, промышленное, коммунальное. Электротранспорт. Строительство.
Технические характеристики комплекта поискового КП-100К:
| Параметр | Значение |
| Максимальная выходная мощность генератора, Вт | 100 |
| Чувствительность приёмника, мкВ | 20 |
| Количество каналов: | |
| – индукционных активных | 3 |
| – индукционных пассивных | 1 |
| – акустических | 1 |
| Температура окружающей среды, °С | -30...+40 |
| Относительная влажность воздуха, при 25°С, % | 90 |
| Атмосферное давление, мм рт. ст. | 530...800 |
Технические характеристики генератора поискового ГП-100К:
| Параметр | Значение |
| Рабочие частоты генератора, Гц | 480,0±0,5/1069,0±0,5/9796,0±0,5 |
| Форма выходного сигнала генератора | синусоида |
| Коэффициент нелинейных искажений на рабочих частотах, %, не более | 1 |
| Режим работы | непрерывный или импульсный |
| Форма огибающей в импульсном режиме | меандр |
| Частота амплитудной модуляции напряжения генератора, Гц | 1±0,1 |
| Согласование выходного сопротивления генератора с нагрузкой | автоматическое или вручную |
| Диапазоны согласования | 0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом |
| Выходное напряжение генератора на согласованную нагрузку 8 Ом, В | 28,4±4 |
| Выходной ток генератора на согласованную нагрузку 8 Ом, А | 3,55±0,25 |
| Напряжение питания генератора, В: | |
| – от сети переменного тока частотой 50 Гц | от 187 до 242 |
| – от источника напряжения постоянного тока | от 10,8 до 14,2 |
| Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее | 100 |
| Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А | 18,3±0,9 |
| Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В | 150±7 |
| Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже | 10 |
| Переходное сопротивление заземления, Ом, не более | 0,1 |
| Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее | 1500 |
| Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % | 12 |
| Ограничение максимального напряжения (Um) относительно согласованного значения, % | 132 |
| Ограничение максимального тока (Im) относительно согласованного значения, % | 132 |
| Потребляемая мощность от сети переменного тока, Вт, не более | 220 |
| Ток потребления от источника постоянного тока, А, не более, при напряжении: | |
| – 10,8 В | 16,6 |
| – 12,6 В | 13,8 |
| – 14,2 В | 12,3 |
| Общий диапазон согласования генератора, Ом | от 0,25 до 256 |
| Габаритные размеры, мм, не более | 330 х 180 х 350 |
| Масса генератора, кг, не более | 10 |
| Температура окружающей среды, °С | -30...+40 |
| Относительная влажность воздуха, при 25°С, % | 90 |
| Атмосферное давление, мм рт. ст. | 84,0...106,7 кПа (630...800 мм рт. ст.) |
Технические характеристики приемника поискового ПП-500А:
| Параметр | Пассивный режим определения трассы | Поиск индукционным методом | Поиск акустическим методом |
| Рабочая частота, Гц | 50 | 480 | 1069 | 9796 | - |
| Полоса пропускания по уровню – 3дБ, Гц | 40...180 | 6±1 | 160...400 |
| Избирательность при расстройке на ±20 Гц, дБ, не менее | - | 40 | - |
| Чувствительность, не более, мкВ | 40 | 20 | 20 | 40 | 40 |
| Порог шумоподавителя, дБ | - | -(20±3) | - |
Дополнительные параметры (типовые значения) и эксплуатационные характеристики:
| Параметр | Значение |
| Ток потребления в режиме молчания, не более, мА | 10 |
| Ослабление зеркального канала приёма на частоте 480 Гц, не менее, дБ | 80 |
| Диапазон регулировки усиления во всех режимах приёма не менее, дБ | 80 |
| Оценка уровня сигнала | по громкости в телефонах и стрелочному индикатору |
| Дополнительные режимы |
«высокой разборчивости» при ПТ режим с шумоподавлением при ИМ |
| Частота прослушивания, Гц: | |
| – во всех режимах ИМ | 1 |
| – в режиме ПТ | 50 |
| – в дополнительном режиме | 1,5 |
| Габаритные размеры, мм, не более | 175 х 75 х 186 |
| Масса, кг, не более | 1,4 |
| Температура окружающей среды, °С | -30...+40 |
| Относительная влажность воздуха, при 25°С, % | 90 |
| Атмосферное давление, мм рт. ст. | 530...800 |
Комплект поставки КП-100К
| № | Наименование, Индекс | Применение | Количество |
| 1. | Генератор поисковый ГП-100К ПУИА.566115.016 | Используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом | 1 |
| 2. | ПУИА 6115.017 | Устройство соединительное | 1 |
| 3. | ПУИА 566115.018 | Провод заземления | 1 |
| 4. | ПУИА 566115.024 | Провод соединительный | 1 |
| 5. | ПУИА 566115.024-01 | Провод соединительный | 1 |
| 6. | Разъём USB тип А катал. N 42-709-22 ELFA | Под кабель интерфейса RS-485 | 1 |
| 7. | ПУИА 566115.019 | Кабель интерфейса RS-232 | 1 |
| 8. | ПУИА 566115.033 | Кабель соединительный | 1 |
| 9. | ПУИА 566115.019 | Сумка укладочная генератора ГП-100К | 1 |
| 10. | Приемник ПП-500А ПУИА.566115.013 | Предназначен для поиска трасс (ПТ) и мест повреждения силовых кабелей индукционным (ИМ) и акустическим (АМ) методами. При ИМ используется совместно с генератором ГП-500 (ГП-100) любой модификации и обеспечивает бесподстроечный прием сигнала на частотах генератора. | 1 |
| 11. |
Магнитная антенна МА-500 ПУИА 566115.020 |
Предназначена для использования в качестве чувствительного элемента приемника при поиске мест неисправностей подземных силовых кабелей индукционным методом. | 1 |
| 12. |
Накладная рамка НР-100 ПУИА 566115.021 |
Простое, надежное и эффективное устройство для выбора определенного кабеля из пучка кабелей. | 1 |
| 13. |
Датчик акустический АД–500 ПУИА.566115.022 |
Акустический поиск является без сомнения самым простым и очень точным методом поиска повреждения в кабельных линиях, более того это один из немногих методов который позволяет искать однофазные повреждения и повреждения с «заплывающей» проводкой. | 1 |
| 14. |
Зарядное устройство УЗ 500 / 1,2 ПУИА 566115.023 |
Предназначено для заряда аккумуляторной батареи приёмников ПП-500А, ПА-1000А, ППТ-1А, ППТ-2А, ППТ-3А. Может быть использовано для заряда свинцово-кислотных аккумуляторных батарей, состоящих из трёх двухвольтовых элементов, имеющих ёмкость 0,5..2 Ач. | 1 |
| 15. |
Телефоны головные ТФ-500 ПУИА 566115.012 |
Предназначены для эксплуатации в составе индукционных поисковых приемников. | 1 |
| 16. | ПУИА566115.027 | Сумка укладочная приёмника | 1 |
| 17. | Паспорт ПУИА 566115.011 ПС | Паспорт комплекта поискового КП-500К | 1 |
