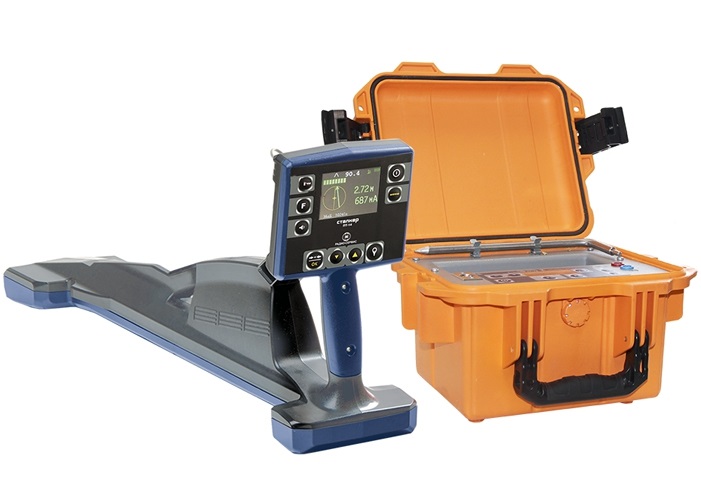

Сталкер 15-14 — комплекс трассопоисковый

Под заказ
Производитель: Радио-Cервис
Гарантия: 18 мес.
Цена по запросу

Описание трассопоискового комплекса Сталкер 15-14:

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки Сталкер 15-14 входит генератор ГТ-15 и приемник ПТ-14.

Общие особенности трассопоискового комплекса Сталкер 15-14:

  • Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
  • GPS - выноска подземных трасс с последующим наложением на карту;
  • Беспроводная связь с ПК (Bluetooth);
  • РАДИО частота (пассивная) для поиска трассы без генератора;
  • Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
  • Поиск повреждений «фазовым», контактным и бесконтактным методами;
  • Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
  • Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50;
  • Легкий и компактный генератор ГТ-15.

Особенности приемника ПТ-14:

  • Облегченная конструкция (вес 1,7 кг.);
  • Непрерывное отображение на  дисплее всех необходимых параметров: Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
  • Шкалы максимума и минимума;
  • Глубины залегания  и силы тока коммуникации на всех активных частотах;
  • Шкала зонд - для определения мест повреждений;
  • Полярность сигнала  -   в месте повреждения изоляции;
  • Происходит смена знака «+» на «-»;
  • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
  • Режим острый максимум.

Запись в память приемника ПТ-14:

  • Уровня сигналов с магнитных антенн и по входу «ЗОНД»;
  • Направления к коммуникации;
  • Показания глубины залегания коммуникации и величины тока в ней;
  • Направления поискового тока;
  • Относительной полярности разности потенциалов по входу «ЗОНД»;
  • Фазы сигнала по входу «ТРАССА»;
  • Рабочих частот;
  • Местные дата и время в момент снятия показаний по информации GPS;
  • Координат места снятия показаний по информации GPS.

Особенности генератора ГТ-15:

  • Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора ГТ-15;
  • Одновременная подача двух частот;
  • Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
  • Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
  • Автоматическое согласование генератора с нагрузкой.

Технические характеристики трассопоискового комплекса Сталкер 15-14:

Параметр Значение
Приемник ПТ-14
Активные частоты, Гц 273, 526, 1024,8928, 32768
Пассивные частоты, Гц 0 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более 5
Память 10 000 точек
Габаритные размеры, мм, не более 700x300x140
Масса, кг, не более 1.7
Диапазон рабочих температур, °С от -20 до +55
Генератор ГТ-15
Рабочие частоты, Гц 273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до10
Сила тока, потребляемая от источника постоянного тока, А не более 1,8
Габаритные размеры, мм,не более 210x130x100
Диапазон рабочих температур, °С от -30 до +55
Масса, кг, не более 2,5

Комплект поставки Сталкер 15-14


Наименование Назначение Количество
1. Приемник ПТ-14 Прибор для поиска подземных коммуникаций. 1
2. Генератор ГТ-15 Прибор для поиска подземных коммуникаций. 1
4. Блок питания БПН-13-12300 РАПМ.436244.002 Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1
5. Антенна передающая Предназначена для бесконтактной передачи сигнала в коммуникацию 1
6. Батарейный отсек РАПМ.436244.003 Предназначен для возможности питания от 6 элементов питания типа АА. 1
7. Блок питания БПН-А 12-0,5 Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1
8. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 2
9. Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
10. Bluetooth-USB АДАПТЕР Предназначен для беспроволного соединения приемника с ПК или ноутбуком 1
11. Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов. 1
12. Сумка приемника Предназначена для переноски приемника. 1
13. Провод соединительный 5 м РАМП.685614.011 Применяется для подключения генератора к коммуникации или штырю заземления. 2
14. Сумка генератора Предназначена для переноски генератора ГТ-15. 1
15. Руководство по эксплуатации РАМП.464333.008РЭ 1
