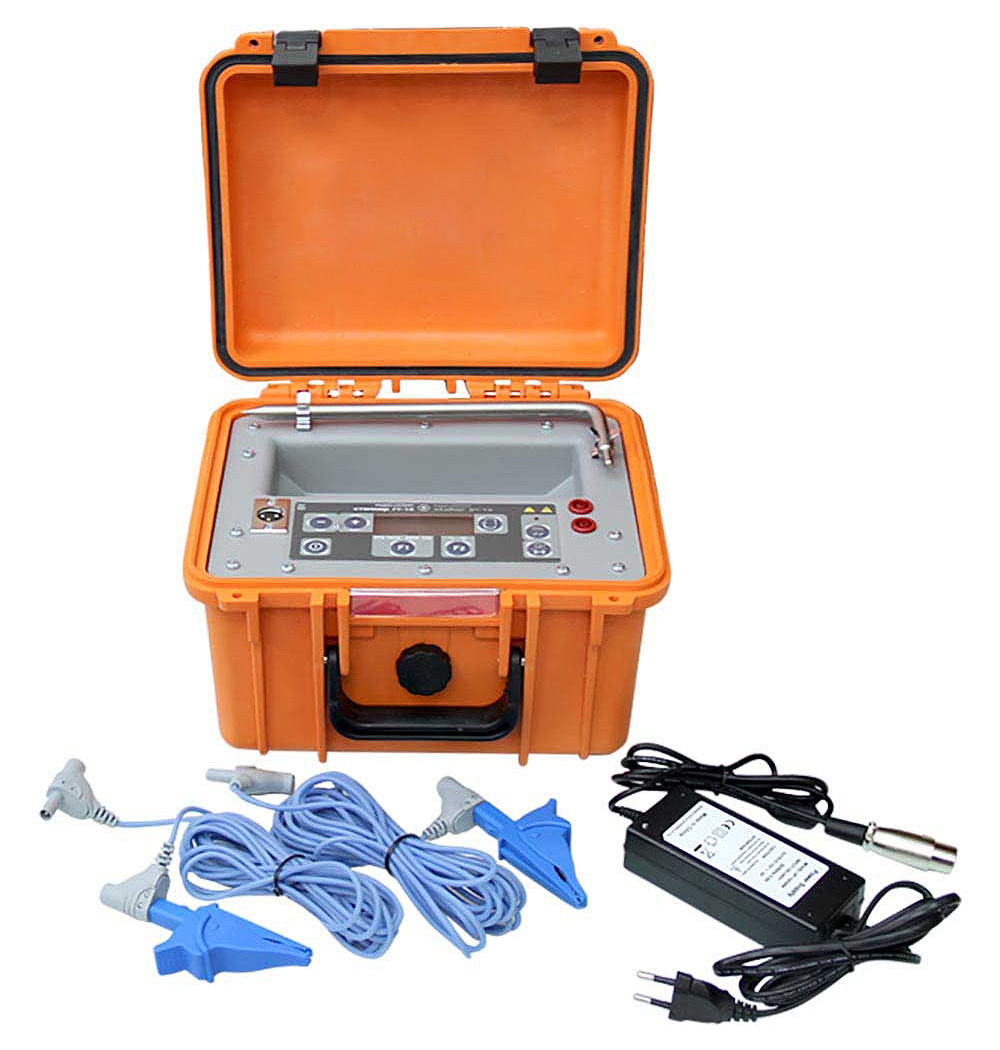

Сталкер ГТ-15 - генератор
Описание генератора ГТ-15:
Генератор Сталкер ГТ-15 предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии Сталкер позволяют определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для – модифицированный синус. Генератор Сталкер ГТ-15 может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.
Питание генератора Сталкер ГТ-15 осуществляется от встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов: один аккумулятор 12 В, 7 А/ч. Допускается питание генератора от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.
Генератор Сталкер ГТ-15 имеет самоконтроль напряжения питания и сигнализирует о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В до 10,0 В происходит его самоотключение.
Сталкер ГТ-15 имеет режим зарядки аккумулятора. Он включается автоматически при подключении соответствующего блока питания. Генератор обеспечивают защиту аккумулятора от перезарядки.
Особенности генератора ГТ-15:
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигналагенератора ГТ-15;
- Одновременная подача двух частот;
- Индикация величины выходного тока;
- Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- Автоматическое согласование генератора с нагрузкой;
- Выпускается в герметичном моноблоке со встроенным индуктором;
- Степень защиты корпуса IP54.
Технические характеристики генератора ГТ-15:
| Параметр | Значение |
| Рабочие частоты, Гц | 273, 1024,8928, 32768 |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 10 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Габаритные размеры, мм, не более | 210x130x100 |
| Масса, кг | 2,5 |
| Диапазон рабочих температур, °С | от -30 до +55 |
Комплект поставки Сталкер ГТ-15:
| № | Наименование | Количество |
| 1. | Генератор ГТ-15 | 1 |
| 2. | Рамка передающая | 1 |
| 3. | Блок питания БПН | 1 |
| 4. | Кабель питания 12 В | 1 |
| 5. | Катушка с красным проводом 10 м | 1 |
| 6. | Катушка с синим проводом 10 м | 1 |
| 7. | Зажим типа "крокодил" | 1 |
| 8. | Руководство по эксплуатации | 1 |
| 9. | Сумка генератора | 1 |
| 10. | Штырь заземления 52 см | 1 |
