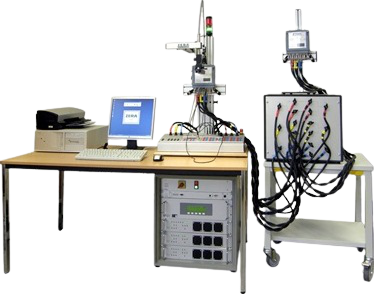

Одноместная система для испытания счетчиков электрической энергии MTS 301
Стационарный стенд предназначен для проведения работ по тестированию, работ по регулированию и работ по поверки одного счётчика электрической энергии с классом точности не менее 0.1 и более грубых. Стенд имеет блочный дизайн и даёт возможность его расширения.
Одноместная система для проведения испытаний счетчиков электроэнергии состоит из следующих компонентов:
- Источника питания (тока и напряжения) серии MTS 301;

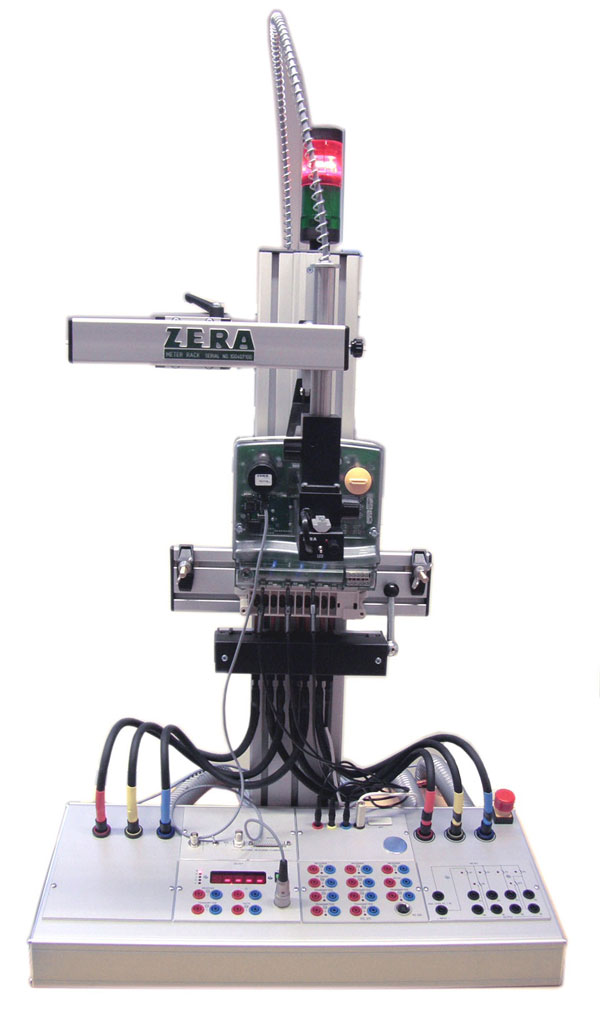

- Настольной измерительной системы;
- ПК контроллер с программным обеспечением WinSAM.
Выполняемые стендом функции:
1. Источник питания:
- Высокое КПД (η ≥ 80 %);
- Контроль над преобразователем цифровых данных с помощью процессора сигналов серии DDC;
- Высокая стабильность измерений при задачи индуктивных и емкостных нагрузках, а также нелинейных нагрузках;
- Очень высокое качество исполнения выходных сигналов, и наличие низких коэффициентов возникающих гармоник.
2. Измерительная система:
- Вычисление и отображение погрешностей счетчиков электроэнергии;
- Возможность тестирования до 11 импульсных передатчиков и 11 импульсных приемников;
- Контроль дозировки энергии во время проведения испытаний счетного механизма;
- Передача данных на стенде соответствует стандартам серии IEC 1107
3. Предварительно установленное ПО серии WinSAM:
- Возможность задачи оператором установок для различного типа программ тестирования, а также для программ и режимов поверки. Наличие возможности редактирования ранее созданных и уже имеющихся в базе типовых программ;
- Сопровождение при проведении полуавтоматической и ручной поверки, работ по калибровки счётчиков. В данном случае оператор может самостоятельно определять необходимые для поверки значения напряжения и тока, угла сдвига фаз, частоты, составляющую гармоник и прочие параметры;
- Программное обеспечение имеет возможность распечатать ранее сохраненные протоколы и протоколы проведения поверки;
- Режим автоматического определение класса точности на основе денных введённых в программу и данных, полученных в результате поверки;
- Использование ПО позволяет накапливать, редактировать и распечатывать результаты проведенных поверок.
Использование этой установки позволяют поверять индукционные приборы учета электроэнергии подключаемые по 2-х проводной, 3-х проводной и 4-х проводной схеме подключения, электронные счётчики и активной, и реактивной энергии (прямого подключения и перекрёстного, а также «шунтовые» приборы учета), имеющие класс точности 0.1, 0.2 и более грубые.
