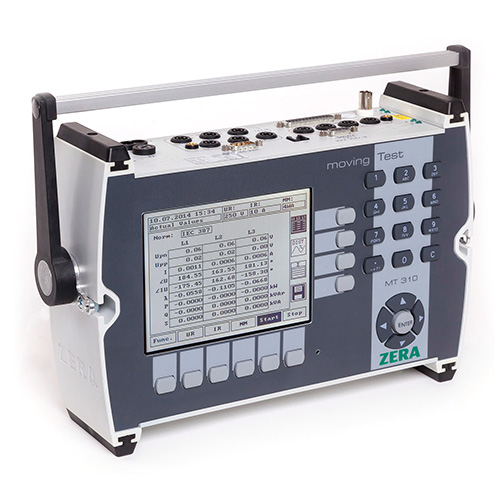

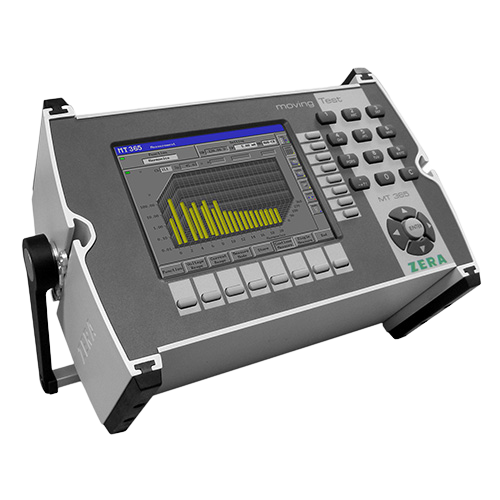

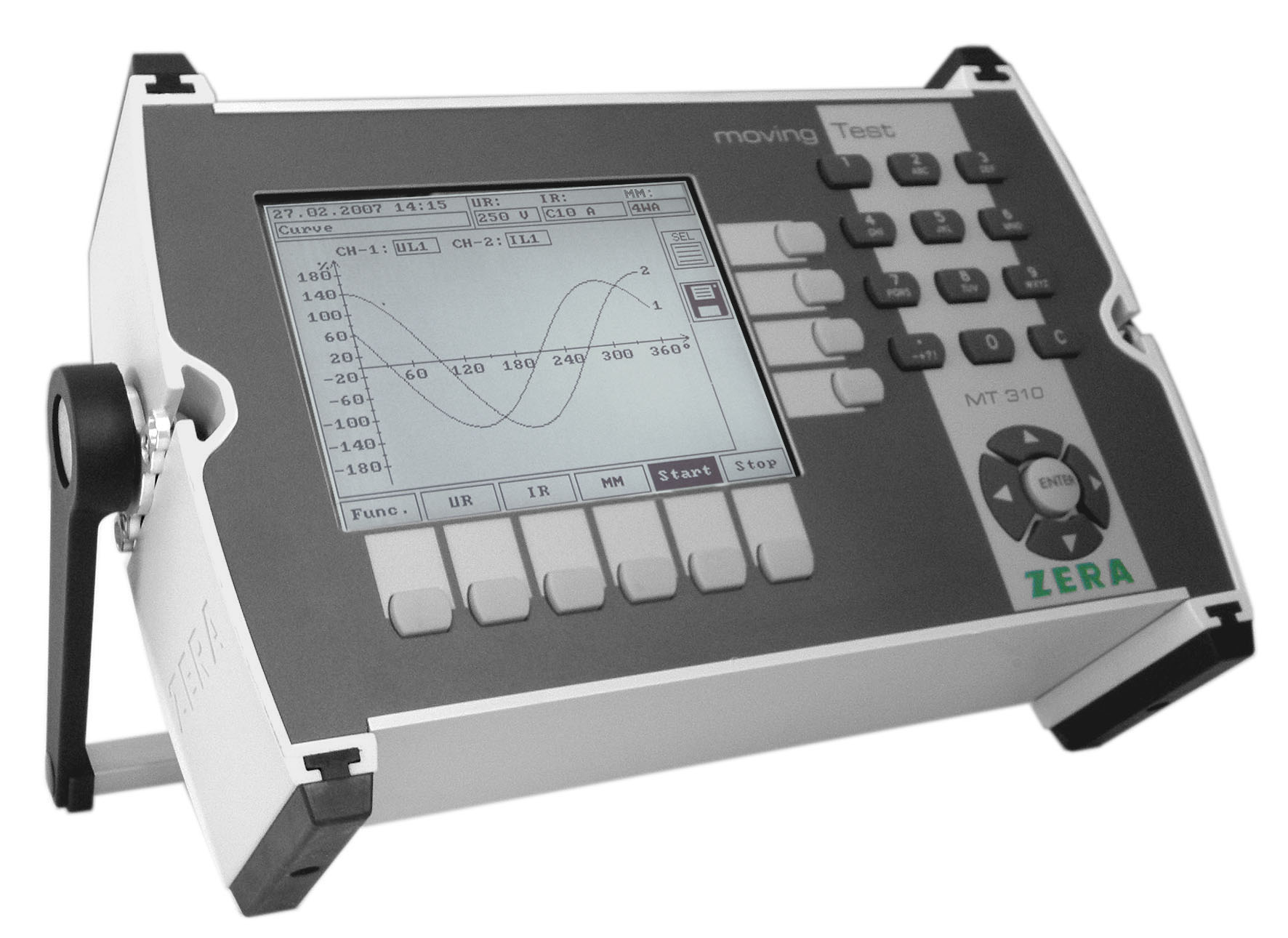

Портативный эталонный многофункциональный прибор серии МТ300 (МT310 / MT320 / MT360 / MT365) класса точности 0.05/0.1
Применение:
Эталонные счетчики электроэнергии серии MT300 относятся к портативным эталонным многофункциональным приборам и предназначены для измерений электрических и энергетических величин при проведения работ по калибровке и поверке:
- приборов по учету активной и реактивной электрической энергии (однофазных счетчиков и трехфазных), классом точности не менее 0,2, а также более грубых;
- ваттметров однофазного и трехфазного подключения, варметров и преобразователей измерительных по учету активной и реактивной мощности;
- фазометров энергетических и измерителей частоты;
- приборов по измерению напряжения (вольтметров), измерению тока (амперметров) и преобразователей измерительных напряжения и тока, работающих в области промышленных частот.
Описание принципа работы системы:
Принцип действия приборов МТ300 основан на аналого-цифровом преобразовании мгновенных значений гармонических входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Конструктивно системы серии МТ300 состоят из блока первичного преобразователя тока и напряжения (миниатюрных измерительных трансформаторов напряжения и тока), микропроцессора, шести аналого-цифровых преобразователей, программируемых энергонезависимых запоминающих устройств и монохромного или цветного жидкокристаллического дисплея. Сохранение всех измеренных данных и параметров программ осуществляется в энергонезависимую память. Измеренные результаты измерений выводятся на ЖК дисплей. Имеющаяся на лицевой панели клавиатура позволяет изменять режимы работы установки и отображения на ЖК дисплее всех измеряемых величин в режиме "реального времени". Связь с ПЭВМ осуществляется с помощью линии связи последовательного интерфейса. Системы серии МТ300 имеют специальный вход, позволяющий осуществлять подключение импульсного выхода приборов учета электроэнергии, а также частотным выходом, имеющим частотный сигнал, пропорциональный измеренной мощности.
Системы серии МТ300 выпускаются в четырех модификациях (серия МТ310, серия МТ320, серия МТ360 и серия МТ365), которые отличаются значением основной погрешностью измерений, а также сервисными возможностями.
Приборы модификации MT310 и МТ320 имеют возможность использоваться с дополнительно поставляемыми токовыми клещами с компенсацией, которые расширяют диапазон применения приборов.
Питание прибора серии МТ300 осуществляется от сети переменного тока (от 85 до 132 /от 170 до 265) В, (от 47 до 63) Гц.
Для защиты от несанкционированного доступа производится нанесения специальной мастичной пломбы, которая блокирует винты, крепящие резиновые накладки.
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приборов МТ300 представлены в таблице:
|
Наименование характеристики |
МТ310 |
МТ320 |
МТ360 |
МТ365 |
|
Диапазон измерений напряжения, В |
0,1 – 300 (поддиапазоны 5, 250) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений напряжения переменного тока, % |
±0,05 (в диапазоне 30 – 300 В) |
±0,03 (в диапазоне 30 – 300 В) |
±0,05 (в диапазоне 30 – 300 В) |
±0,03 (в диапазоне 30 – 300 В) |
|
Пределы допускаемой приведенной погрешности измерений напряжения с адаптером до 40 кВ, % |
±2 |
±2 |
±2 |
±2 |
|
Диапазон измерений переменного тока, А |
0,001 – 12 (поддиапазоны 0,05, 0,1, 0,25, 0,5, 1, 2.5, 5, 10) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, % |
±0,03 (в диапазоне 0,01–12 А) ±0,2 (в диапазоне 5–10 мА) |
±0,03 (в диапазоне 0,01–12 А) ±0,2 (в диапазоне 5–10 мА) |
±0,05 (в диапазоне 0,01–12 А) ±0,2 (в диапазоне 5–10 мА) |
±0,03 (в диапазоне 0,01–12 А) ±0,2 (в диапазоне 5–10 мА) |
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, с токовыми клещами до 120 А, % |
±0,3 (в диапазоне 0,1–0,5 А) ±0,15 (в диапазоне 0,5–120 А) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, с токовыми клещами до 300 А, % |
±0,6 (в диапазоне 0,2–0,5 А) ±0,3 (в диапазоне 0,5–1 А) ±0,15 (в диапазоне 1–300 А) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, с токовыми клещами до 1200 А, % |
±1,0 (в диапазоне 1–10 А) ±0,5 (в диапазоне 10–100 А) ±0,3 (в диапазоне 100–1200 А) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, с токовыми клещами до 1500 А, % |
±1,5 (в диапазоне до 75 А) ±0,75 (в диапазоне до 300 А) ±0,5 (в диапазоне до 1500 А) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, с токовыми клещами до 2000 А, % |
±1,0 (в диапазоне 5–200 А) ±1,0 (в диапазоне 0,5–2000 А) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, с токовыми клещами до 10000 А, % |
±1,0 (в диапазоне 5–1000 А) ±1,0 (в диапазоне 0,5–10000 А) |
|||
|
Пределы допускаемой приведенной погрешности1 измерений переменного тока, с адаптером до 2000 А, % |
±1,5 |
|||
|
Пределы допускаемой приведенной погрешности1,2 измерений мощности и энергии, % |
±0,1 |
±0,05 |
±0,1 |
±0,05 |
|
Пределы допускаемой приведенной погрешности1,2 измерений мощности и энергии с токовыми клещами МТ3430, % |
±0,35 (в диапазоне 0,1–0,5 А) ±0,2 (в диапазоне 0,5–120 А) |
|||
|
Диапазон измерений частоты, Гц |
15 – 70 |
|||
|
Пределы допускаемой абсолютной погрешности измерений частоты, Гц |
±0,01 |
|||
|
Пределы допускаемой абсолютной погрешности измерений углов сдвига фаз, градус |
±0,01 |
|||
|
Температурный коэффициент, ·10-6/К: - напряжения - тока - мощности |
15 15 [50]3 30 [65]3 |
5 5 [50]3 10 [65]3 |
15 15 [50]3 30 [65]3 |
5 5 [50]3 10 [65]3 |
|
Напряжение питания, В |
85 – 265 |
|||
|
Частота напряжения питания, Гц |
47 – 63 |
|||
|
Потребляемая мощность, В·А, не более |
22 |
35 |
||
|
Средняя наработка на отказ, час |
10000 |
|||
|
Габаритные размеры (длина х ширина х высота), мм, не более |
220х290х80 |
220х290х115 |
||
|
Масса, кг, не более |
3 |
4 |
||
