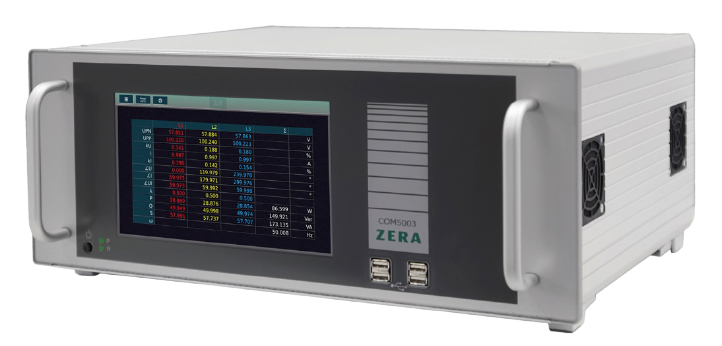

Трехфазный компаратор COM5003
Использование компаратора:
Новый высокоточный трехфазный компаратор является инновационной цифровой техникой, имеющей расширенные возможности измерения и точности, составляющей 50 ppm.
Программное обеспечение компаратора использует оболочку ПО Linux, позволяющей выводить на экран все пункты меню с высокой скоростью. Информация, измеренные данные, меню с индивидуальными задачами измерения выводятся на экран прибора, имеющие сенсорный емкостной экран.
- Одновременное измерение энергии в четырёх режимах работы прибора;
- Измерение мощности в направлении альтернативной энергии;
- Одновременное измерение ошибки до четырёх импульсов DUT;
- Режим активной компенсации сопротивление при токах ≤ 100 мА;
- Работа с прибором осуществляется с использованием сенсорного экрана ёмкостного типа.
Описание принципа работы компаратора:
Работа компаратора СОМ5003 основывается на использовании аналого-цифрового преобразования измеряемых компаратором мгновенно значений гармонических входных сигналов с мгновенным вычислением соответствующих им значений из массива полученных данных. Это сравнение происходит в соответствии заложенной в компаратор программой. Компаратор СОМ5003 состоит из блока первичного преобразователя токовых значений и значений напряжения (которые представляют из себя высокоточные измерительные трансформаторы напряжения и тока), блока микропроцессора, аналого-цифровых преобразователей в количестве 6-ти шт, запоминающих устройств и сенсорного жидкокристаллического дисплея. Все полученные данные и параметры программ записываются и хранятся в энергонезависимой памяти. Все данные проведенных измерений выводятся на дисплей компаратора СОМ5003. Сенсорный дисплей позволяет выбирать режимы работы компаратора и осуществлять мгновенное отображения на дисплее всех измеренных величин. Прибор оснащается входом для подключения импульсного выхода счетчиков электроэнергии, а также специальным частотным выходом, который пропорционален значению измеренной мощности.
Приборы изготовлены в едином корпусе настольного исполнения с электропитанием от сети переменного тока с напряжением 115 В или 220 В и частотой 50 Гц или 60 Гц.
Общие сведения:
- Высочайшая точность в своем классе (0,005%);
- Превосходная долгосрочная стабильность;
- Режим автоматического выбора диапазона измерения;
- Более динамичный благодаря индивидуальному подбору диапазона работы по току и напряжению по каждой фазе;
- Широкий диапазон измеряемого тока на входе
- от 1 мА до 160 A;
- Возможность контролирования точности измерения с использованием присоединенного эталона частоты постоянного тока;
- Удаленное дистанционное управление компаратором.
|
Наименование характеристики |
Значение |
Примечания |
|
Диапазоны измерений напряжения |
от 100 мВ до 580 В |
Измеряемые поддиапазоны 5; 12; 60; 120; 240; 480 В |
|
Пределы допускаемой приведенной погрешности измерения напряжения |
±25•10-6 |
в диапазоне от 30 до 480В |
|
Диапазоны измерения тока |
от 0,0005 до 160 |
Измеряемые поддиапазоны 5; 10; 25; 50; 100; 250; 500 мА 1; 2,5; 5; 10; 25; 50; 100; 160 А |
|
Пределы допускаемой приведенной погрешности измерений тока |
±25•10-6 ±50•10-6 ±100•10-6 |
Для поддиапазонов: свыше 50 мА 10 – 50 мА 1 - 10 мА |
|
Пределы допускаемой относительной погрешности измерений активной и реактивной мощности и энергии |
±50•10-6 ±100•10-6 ±180•10-6 |
Относительно полной мощности: свыше 50 мА 10 – 50 мА 1 - 10 мА |
|
Диапазон измерений частоты, Гц |
от 15 до 70 |
|
|
Пределы допускаемой абсолютной погрешности по измерению частоты, Гц |
±0,01 |
|
|
Пределы допускаемой абсолютной погрешности по измерению углов сдвига фаз, градус |
±0,001° |
|
|
Диапазон рабочих температур, ºС |
от 5 до 45 |
|
|
Температурный коэффициент, ·10-6/К: - по измерению напряжения - по измерению тока - по измерению мощности |
±0,5 ±0,5 ±1,0 |
|
|
Напряжение питания компаратора, В |
230±15 % или 115±15 % |
|
|
Частота напряжения питания, Гц |
50, 60 |
|
|
Потребляемая компаратором мощность, В·А, не более |
200 |
|
|
Габаритные размеры компаратора (глубина х ширина х высота), мм |
470х450х200 |
|
|
Масса компаратора, не более, кг |
25 |
для исполнения СОМ5003 |
