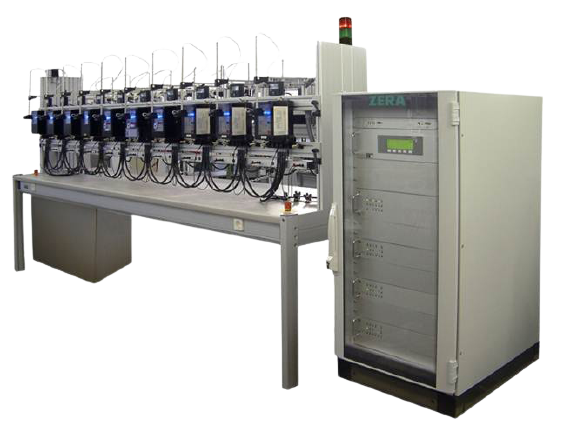

Универсальная система для поверки однофазных счетчиков электрической энергии MTS 140

Стационарный стенд для проведения работ по поверки счетчиков электроэнергии, предназначен для одновременного тестирования, регулирования и поверки не более 40 однофазных счётчиков электрической энергии с классом точности 0.1 и более грубых.

Максимальное количество одновременно подключаемых к стенду электросчетчиков, зависит от его модификации и не может превышать 40 счетчиков с точностью 0.1 или более грубых.

Состав оборудования, входящих в поверочную систему

• Генератор однофазной нагрузки MTS 140. Он состоит из: однофазного усилителя напряжения V210, однофазного усилителя тока VI220, генератора частоты формы волны FG301, образцового счётчика EPZ103.
• Испытательный стенд, включает в себя:

а) опорную, двухстороннюю, стационарную стойку;

б) оптоэлектронные сканирующие головки в комплекте со штативами;

в) внутренний индикатор погрешности серии DSA400;

г) адаптеры серии K121;

д) горизонтальные алюминиевые профили для установки счётчиков;

е) горизонтальные алюминиевые профили с быстрозажимными контактам;

ж) аварийные выключатели стенда;

з) дополнительные розетки 220В;

и) измерительная система серии DS420;

к) измерительный адаптер короткого замыкания ССМ 1000

• Программное обеспечение WinSam;
• Дополнительно поставляемый многообмоточный трансформатор напряжения серии MSVT для n-количества мест.

Предлагаемое универсальное поверочное оборудование предназначено для одновременного тестирования, регулирования и поверки от 1 до 40 электрических счётчиков различного класса точности. На этих стендах могут быть поверены индукционные и электронные счётчики активной и реактивной энергии подключаемые по 2-х проводной схеме, имеющих классы точности 0.1 и более грубые.

Предварительно установленное на ПК пользовательское ПО WINSAM позволяет выполнять следующие функции:

• Возможность создания оператором различных программ работы и программ по режимов поверки. Редактирование ранее созданных оператором и типовых программ;
• Сопровождение при проведении в ручном и полуавтоматическом режиме поверки, проведении калибровки счётчиков. Оператор имеет возможность самостоятельно определять необходимые для поверки значения тока, напряжения, частоты, угла сдвига фаз, составляющую гармоник и прочее;
• Наличие функции печати протокола проведения поверки;
• Наличие функции по автоматическому определению класса точности, используя введённые в программу данные, и также данные, которые получены в результате проведения поверки;
• ПО позволяет накапливать, осуществлять редактирование ранее сохраненных протоколов, распечатывать результаты по автоматической поверки;
• Поверочная однофазная система MTS140 поставляется в исполнении, имеющем 10 мест, 20 мест или 40 рабочих мест.
