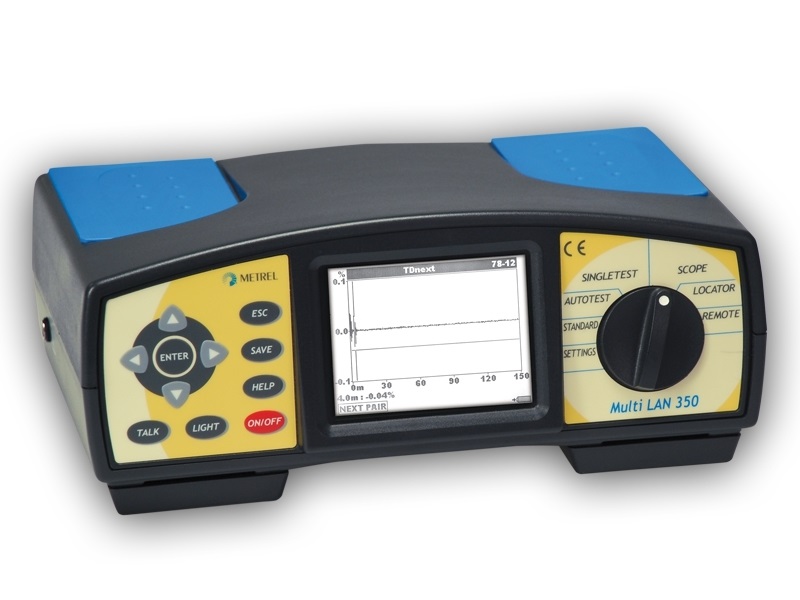

MI 2016 Multi LAN 350 ST - анализатор кабельных сетей (базовая к

MI 2016 Multi LAN 350 ST - анализатор кабельных сетей (базовая к
Гарантия
36 мес.
  • Описание

Назначение прибора MI 2016:

Портативный кабельный анализатор Multi LAN 350 предназначен для тестирования и сертификации кабельных сетей на частотах до 350 МГц. Прибор создан с учётом потребностей специалистов, занимающихся прокладкой и обслуживанием кабельных сетей, поэтому он оснащён технологией проведения автоматических тестов, встроенными базами стандартов тестирования и типов кабелей, различными режимами работы, позволяющими точно определять место повреждения и идентифицировать кабели. Всё перечисленное позволяет с успехом использовать Multi LAN 350 для сертификации локальных сетей до категории 6 (класс Е) включительно. Внутренняя память и программное обеспечение, поставляемое с прибором, дает пользователю возможность сохранять и обрабатывать результаты измерений.



Функции прибора MI 2016:

  • Тестирование правильности разводки.
  • Измерение длины кабеля и скорости распространения сигнала.
  • Измерение задержки распространения сигнала.
  • Измерение разности задержки распространения сигнала каждой из пар.
  • Измерение волнового сопротивления.
  • Измерение сопротивления петли постоянному току.
  • Измерение переходного затухания и «суммарного» переходного затухания.
  • Измерение потерь переходного затухания и потерь «суммарного» переходного затухания.
  • Измерение возвратных потерь.
  • Измерение защищенности и суммарной «защищенности».
  • Функция динамического рефлектометра (TDR).
  • Измерение перекрестных наводок.



Отличительные особенности прибора MI 2016:

  • В профессиональный комплект поставки MI 2016PS входят 2 прибора Multi LAN 350 , что позволяет проводить измерения на обоих конца кабеля без переключения приборов, благодаря чему значительно сокращается время измерений.
  • Автоматическое тестирование медных кабелей по стандартам от категории 3 до категории 6 с заданными измеряемыми параметрами и типом кабеля.
  • Тестирование кабелей UTP, STP, ScTP и FTP типов. Тестирование по моделям постоянной линии и канала.
  • Возможность тестирования оптоволоконных систем при использовании совместимого оборудования, например оптоволоконного тестера MI 5100.
  • Возможность регулирования коэффициента номинальной скорости распространения (NVP).
  • Функция динамического рефлектометра TDR с подфункцией NEXT (разговор на передающем конце линии) позволяет определять места повреждений и обнаруживать перекрёстные помехи.
  • RS-232 и USB- интерфейсы для связи с ПК.
  • Создание с помощью ПО LANLink протоколов различной степени детализации; возможность графического представления результатов тестирования; возможность экспорта результатов в Excel.
  • Большой ЖК дисплей с подсветкой.
  • Размеры: 265 x 110 x 185 мм
  • Масса (без аксессуаров): 2,1 кг



Технические характеристики прибора MI 2016:

Функция Диапазон измерений Разрешение Погрешность измерений
Длина кабеля 0,0 … 99,9 м
100 … 300 м
0,1 м
1 м
±(3 % от измер.+ 5 емр)
±(4 % от измер.)
Задержка распространения сигнала 0 ... 500 нс
501 ... 4000 нс
1 нс ±(3 % от измер.+ 5 емр)
±(3 % от измер.)
Временной перекос задержки 0 ... 500 нс 1 нс ±10 емр
Волновое сопротивление 35 ... 180 Ом 1 Ом ±(10 % от измер.+ 3 емр)
Сопротивление петли постоянному току 0,0 … 199,9 Ом 0,1 Ом ±(10 % от измер.+ 5 емр)
Затухание
Частота 1 … 250 МГц 1 МГц Пост. линия:
< ± 1,3 дБ
< ± 2,2 дБ
Канал:
± 1,4 дБ при 100 МГц
± 2,5 дБ при 250 МГц
Амплитуда 0,0 … 60,0 дБ 0,1 дБ
Переходное затухание на ближнем конце
Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,0 дБ
< ± 3,3 дБ
Канал:
± 2,9 дБ при 100 МГц
± 4,2 дБ при 250 МГц
Амплитуда 0,0 … 90,0 дБ 0,1 дБ
"Суммарное" переходное затухание
Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,2 дБ
< ± 3,2 дБ
Канал:
± 3,3 дБ при 100 МГц
± 4,3 дБ при 250 МГц
Амплитуда 0,0 … 90,0 дБ 0,1 дБ
Нормирование на потери ввода переходное затухание на дальнем конце
Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,1 дБ
< ± 3,7 дБ
Канал:
± 3,2 дБ при 100 МГц
± 4,7 дБ при 250 МГц
Амплитуда 0,0 … 90,0 дБ 0,1 дБ
"Суммарное" нормирование на потери ввода переходное затухание на дальнем конце
Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 2,1 дБ
< ± 3,7 дБ
Канал:
± 3,6 дБ при 100 МГц
± 4,8 дБ при 250 МГц
Амплитуда 0,0 … 70,0 дБ 0,1 дБ
Возвратные потери
Частота 1 … 350 МГц 0,15 МГц Пост. линия:
< ± 3,5 дБ
< ± 4,2 дБ
Канал:
± 2,8 дБ при 100 МГц
± 4,8 дБ при 250 МГц
Амплитуда 0,0 … 40,0 дБ 0,1 дБ
Функция динамического рефлектометра
Диапазон измеряемых длин / Длительность импульса 0 … 10 (50, 100) м
0 … 200 м
0 … 400 м
При NVP = 0,69:
1 нс; 0,1 м
2 нс; 0,2 м
4 нс; 0,4 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.)
±(5 % от измер.)
Амплитуда в процентах 1%
Скорость распространения сигнала 0,50 ... 0,99 с
Перекрестные наводки
Диапазон измеряемых длин / Длительность импульса 0 … 10 (50, 100) м
0 … 200 м
При NVP = 0,69:
1 нс; 0,1 м
20 нс; 0,2 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.)
Амплитуда в процентах 1%
Скорость распространения сигнала 0,50 ... 0,99 с



Комплект поставки MI 2016 Multi LAN 350 ST:

1. Multi LAN 350 - базовый блок - 1шт.

2. Multi LAN 350 - удаленный модуль - 1шт.

3. Адаптер канала (Channel Link Adapter) - 2шт.

4. Адаптер постоянной линии (Permanent Link Adapter) - 2шт.

5. Идентификаторы (#1-#4) - 4шт.

6. Кабель RS-232 - 1шт.

7. Кабель USB - 1шт.

8. Калибровочный модуль - 1шт.

9. Комплект аккумуляторных NiMH батарей - 12шт.

10. Переговорные устройства - 2шт.

11. Программное обеспечение LANLink - 1шт.

12. Руководство по эксплуатации - 1шт.

13. Свидетельство о калибровке - 1шт.

14. Сетевые адаптеры - 2шт.
