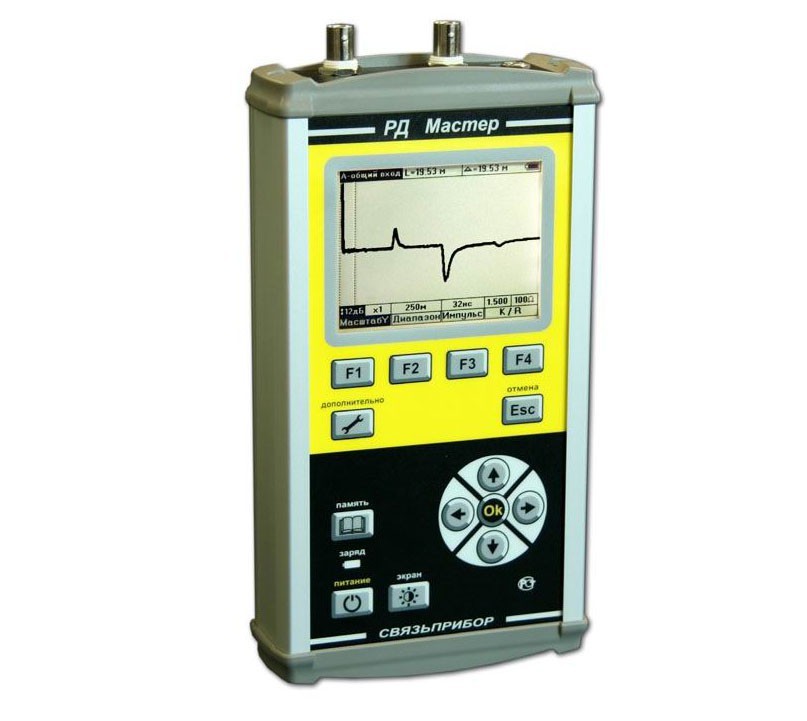

РД Мастер - рефлектометр для всех типов связных и силовых кабелей

РД Мастер - рефлектометр для всех типов связных и силовых кабелей

РД Мастер - рефлектометр для всех типов связных и силовых кабелей
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Варианты написания: РДМастер

Назначение рефлектометра РД Мастер:

Импульсный рефлектометр РД Мастер предназначен для тестирования и локализации повреждений всех типов связных и энергетических кабелей. Работа на линиях со значительным уровнем помех и высоким затуханием.

Функциональные особенности рефлектометра РД Мастер:

  • Двухпозиционная система отсчета (возможность измерения расстояния между дефектами)
  • Дополнительное шумоподавление
  • Канал «А» - канал «В»
  • Отображение разности каналов «А-В»
  • Сравнение с рефлектограммой из памяти:
    • канал «А» - память
    • канал «В» - память
    • память – память
  • Фиксация «плавающих» дефектов
  • Регистрация «разбитости» пар или оценка взаимного влияния линий
  • Локализация разбалансировки пары.

Специальные функции:

  • Запись и чтение измерений в цифровом и графическом формате;
  • Передача протокола измерений на компьютер (USB).


Технические характеристики рефлектометра РД Мастер:

Параметр Значения
Верхние значения диапазонов измеряемых расстояний, м (при коэффициенте укорочения 1,5) 50, 100, 200, 300, 500, 1000, 3000, 5000, 10000, 20000, 30000
Нижнее значение измеряемого расстояния (при коэффициенте укорочения 1,5 и растяжке «MAX»), м 0,2
Мертвая зона не более (при коэффициенте укорочения 1,5), м 0,2
Пределы допускаемой погрешности определения расстояния (при коэффициенте укорочения 1,5), м 0,2
Перекрываемое затухание не менее, дБ 96 дБ
Амплитуда зондирующего импульса, не менее 12 В (при R вх = 100 Ом)
Длительность зондирующего импульса 8 ÷ 16 000 нс
Выходное сопротивление 35 ¸ 350 Ом
Защита по входу ±275В (постоянный+переменный токи) от постоянного тока, переменного до 50 Гц
Фильтр дополнительное шумоподавление
Частота следования калибровочных меток, кГц 1 000 ± 0,5
Память 256 РФГ
Связь с ПК USB
Дисплей 320 × 240 высококонтрастный ЖК
Источник питания 4 аккумулятора Ni-MH АА 2,3 АЧ
Зарядное устройство встроенное зарядное устройство, внешний адаптер 12 В
Время работы от АКБ не менее 6 часов (без подсветки)
Габариты, мм 120 х 230 х 40
Вес, кг 1,0


Комплект поставки РД Мастер

Наименование Количество
Прибор РД-Мастер 1
Зарядно-питающее устройство (ЗПУ-12 / 0,5) 1
Комплект измерительных проводов 1
Руководство по эксплуатации 1
Компакт диск с программным обеспечением 1
Сумка для переноски 1
Аккумулятор (Ni-MH, AA, 1,2 В; 2,3АЧ) 4
