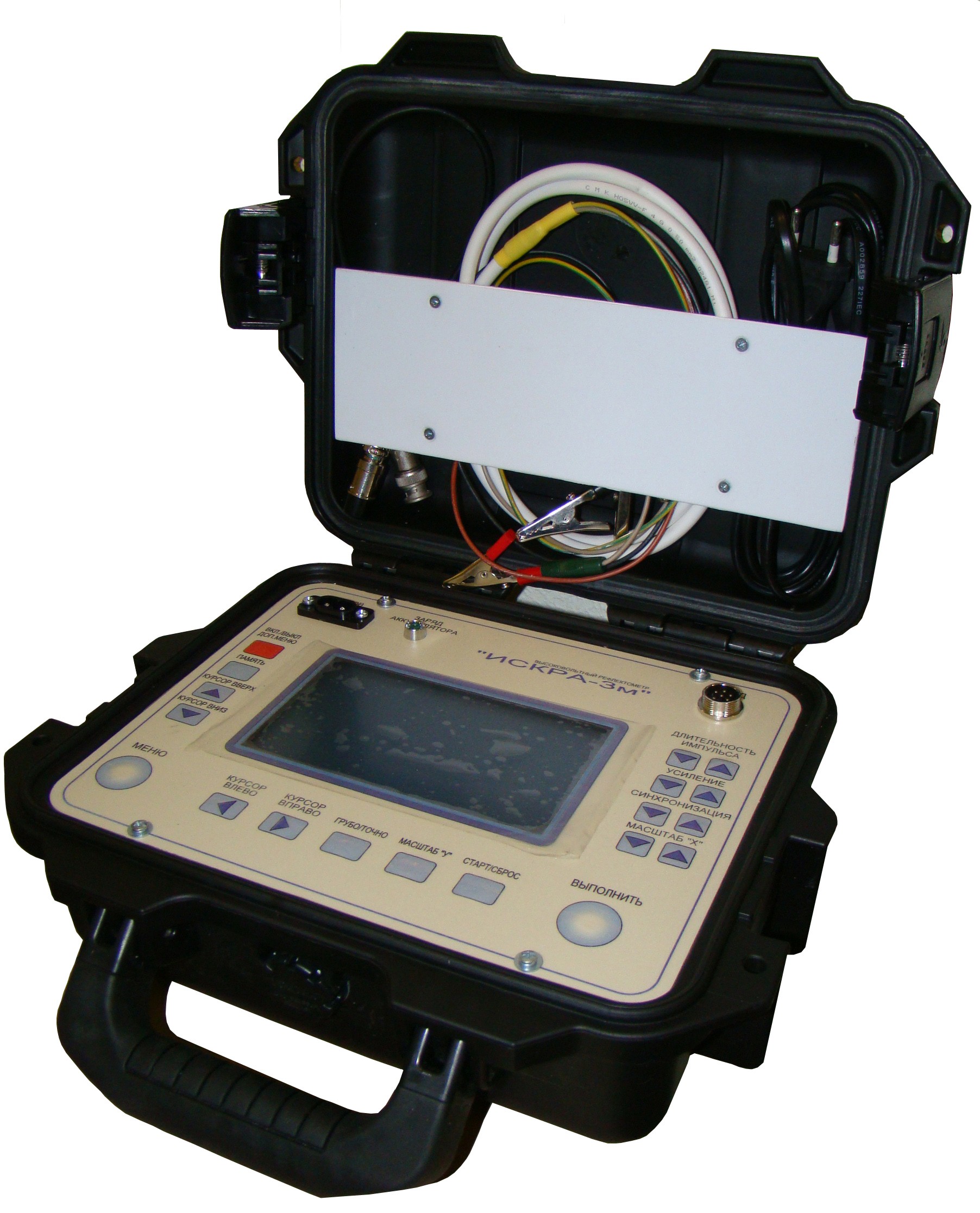

Рефлектометр высоковольтный осциллографический ИСКРА-3

Рефлектометр высоковольтный осциллографический ИСКРА-3
Гарантия
12 мес.
  • Описание

Рефлектометр высоковольтный осциллографический ИСКРА-3 предназначен для определения расстояния до места повреждения кабелей электроснабжения и связи.



Прибор позволяет

- обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях;

- измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания;

- запоминать, хранить и обрабатывать результаты измерений;

- в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции. Прибор позволяет сохранить во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета. (Эта функция реализуется по индивидуальному требованию заказчика).



Технические характеристики

- Максимальное измеряемое расстояние до места повреждения – 12,3 км.

- Минимальное измеряемое расстояние до места повреждения – 3 м.

- Дискретность измерения – 0,2 м.

- Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом:

- амплитуда – от 3 до 25 кВ;

- длительность фронта, не более, 0,15 мкс;

- длительность импульса, не менее, 2 мкс.

- Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом:

амплитуда, не менее, 5 В.

- Наибольшее рабочее напряжение датчика импульсного напряжения – 60 кВ;

- Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка. В случае измерения расстояния на высоком напряжении в режимах «заплывающего пробоя», холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км.

- Рефлектометр допускает непрерывную работу в течение 8 часов.

- Cрок службы рефлектометра, не менее, 5 лет.
