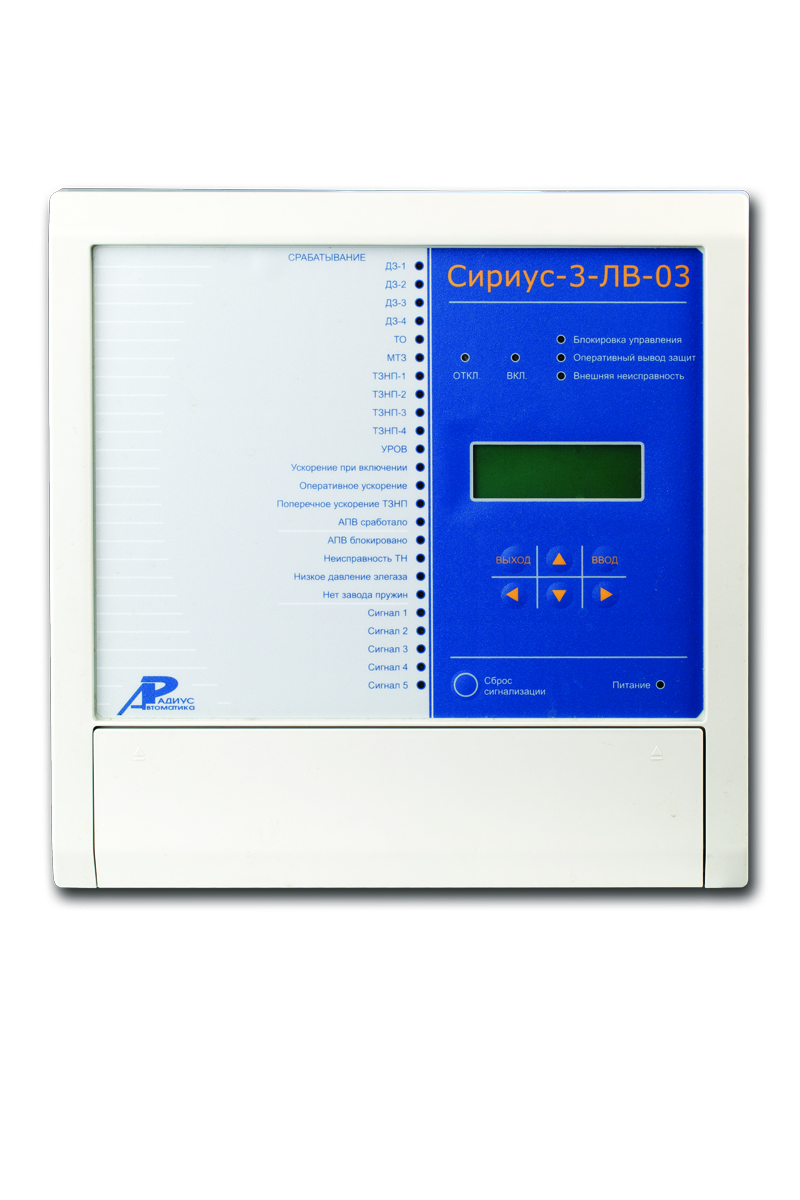

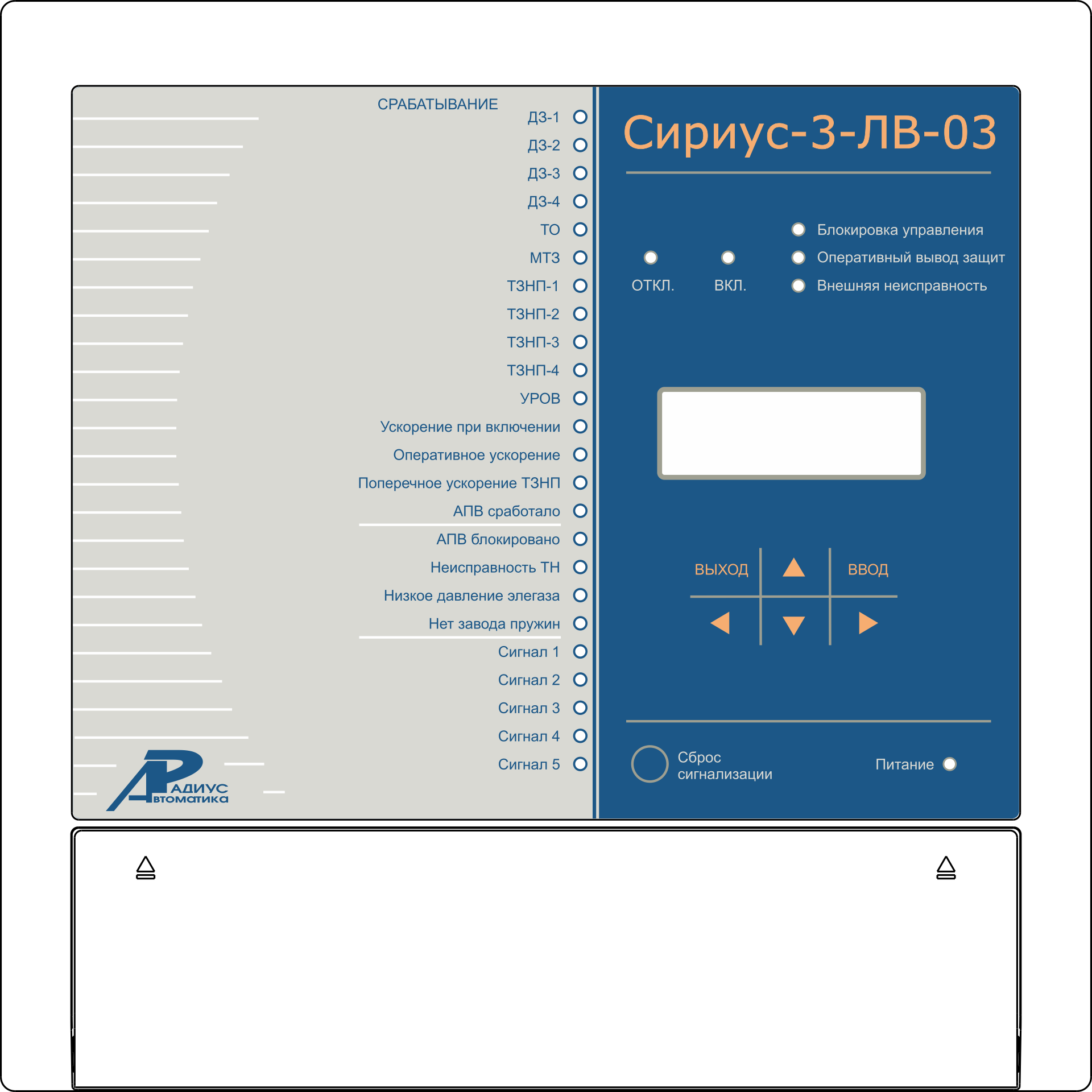

СИРИУС-3-ЛВ-03
Устройство микропроцессорной защиты «Сириус-3-ЛВ-03» предназначено для защиты воздушных линий 110 - 220 кВ в сетях с эффективнозаземленной нейтралью, а также управления, автоматики и сигнализации высоковольтного выключателя с трехфазным управлением (АУВ, АПВ, УРОВ). Содержит классический набор ступенчатых защит относительной селективности.
Данное устройство разработано совместно с Ивановским государственным энергетическим университетом.
Устройство Сириус-3-ЛВ-03 обеспечивает следующие защиты:
- Четырехступенчатая дистанционная защита с независимой выдержкой времени от меж- дуфазных коротких замыканий: 1-я ступень дополнительно контролирует КЗ на землю; 4-я ступень с возможностью действия как в прямом, так и в обратном направлении; независимый орган направления мощности (возможность перевода ступеней ДЗ в ненаправленный режим); блокировка при неисправностях в цепях переменного напряжения; блокировка при качаниях (принцип, аналогичный реализованному в ШДЭ-2801); ускорение при включении выключателя (с возможностью вывода направленности); оперативное ускорение (по дискретному сигналу); выработка сигнала блокировки АПВ.
- Четырехступенчатая токовая направленная защита нулевой последовательности с независимой выдержкой времени от коротких замыканий на землю: орган направления мощности нулевой последовательности (двустороннего действия); возможность задания для каждой ступени направления действия; возможность ввода блокировки от бросков тока намагничивания по содержанию второй гармоники в токе нулевой последовательности (для быстродействующих или ускоряемых ступеней); возможность перевода направленных ступеней в ненаправленный режим или вывод ступеней из действия при выявлении неисправностей в цепях ТН; ускорение при включении выключателя; оперативное ускорение (по дискретному сигналу); поперечное ускорение одной из ступеней от защиты параллельной линии; выработка сигнала блокировки АПВ.
- Трехфазная ненаправленная токовая отсечка с возможностью задания аварийного или ускоряющего режимов работы.
- Двухступенчатая ненаправленная трехфазная максимальная токовая защита с независимой выдержкой времени с возможностью действия в аварийном режиме (при выявлении неисправностей в цепях ТН);
- Защита от обрыва фаз и несимметрии с действием на отключение или сигнализацию.
- Защита от повышения напряжения с действием на отключение или отдельное реле.
- Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение или отдельное реле.
- Трехступенчатый трехфазный контроль перегрузки линии по току с действием первой ступени на сигнализацию, второй и третьей – на отключение выключателя или на отдельное реле.
Устройство Сириус-3-ЛВ-03 содержит следующие функции автоматики:
- Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с контролем двух электромагнитов отключения: операции включения и отключения выключателя по внешним командам; защита от многократного включения выключателя; возможность выполнения командного включения с контролем синхронизма; контроль состояния выключателя по ряду входных дискретных сигналов; контроль целостности цепей электромагнитов управления; защита электромагнитов управления от длительного протекания тока с действием на отдельные выходные реле; защита от непереключения фаз (ЗНФ) с действием на отключение и защита от неполнофазного режима (ЗНФР) с действием на пуск УРОВ; двухступенчатая защита от снижения давления элегаза (воздуха) в баке выключателя с действием второй ступени на пуск УРОВ и каждой из ступеней на сигнализацию.
- Трехфазное автоматическое повторное включение выключателя (АПВ): одно- или двукратное АПВ от цепей несоответствия; возможность выполнения АПВ с контролем наличия или отсутствия напряжения на линии и шинах, с контролем синхронизма (ожидания или улавливания синхронизма).
- Устройство резервирования отказов выключателя (УРОВ): дублированный пуск от защит с применением реле положения «Включено» выключателя; автоматическая проверка исправности выключателя.
- Блокировка при неисправностях в цепях напряжения, построенная на стандартном российском принципе – сравнение напряжений двух вторичных обмоток ТН, собранных по схеме «звезда» и «разомкнутый треугольник».
- Дискретные отключающие входы, предназначенные для подключения внешних защит, с возможностью выбора следующих функций: контроль входов по току; наличие пуска УРОВ; запрет АПВ при срабатывании по данному входу.
Устройство Сириус-3-ЛВ-03 предоставляет большое количество современных сервисных функций:
- Определение места повреждения методом одностороннего замера (с контролем тока нулевой последовательности параллельной линии);
- Аварийный осциллограф с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
- Регистратор событий;
- Большое число программируемых потребителем реле с возможностью подключения к одной из выбранных точек функциональной схемы;
- Программируемые потребителем светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы;
- Возможность подключения по цепям тока одного и того же устройства к ТТ с любым стандартным номинальным вторичным током — 1 или 5 А;
- Возможность подключения вторичных цепей напряжения ШОНа, установленного на линии и используемого для целей АПВ (специальный вход с номинальным напряжением 30 В);
- Регистрация и отображение большинства электрических параметров системы;
- 8 групп уставок, с возможностью выбора текущей с помощью дискретных входов;
- Три независимых канала связи;
- Возможность встраивания терминала в систему единого точного времени;
- Возможность обновления версии ПО терминала через USB канал связи.
Габаритные размеры терминала — 310 × 310 × 245 мм, масса — не более 12 кг. Рабочий диапазон температур устройства от –20 до +55 °С.
