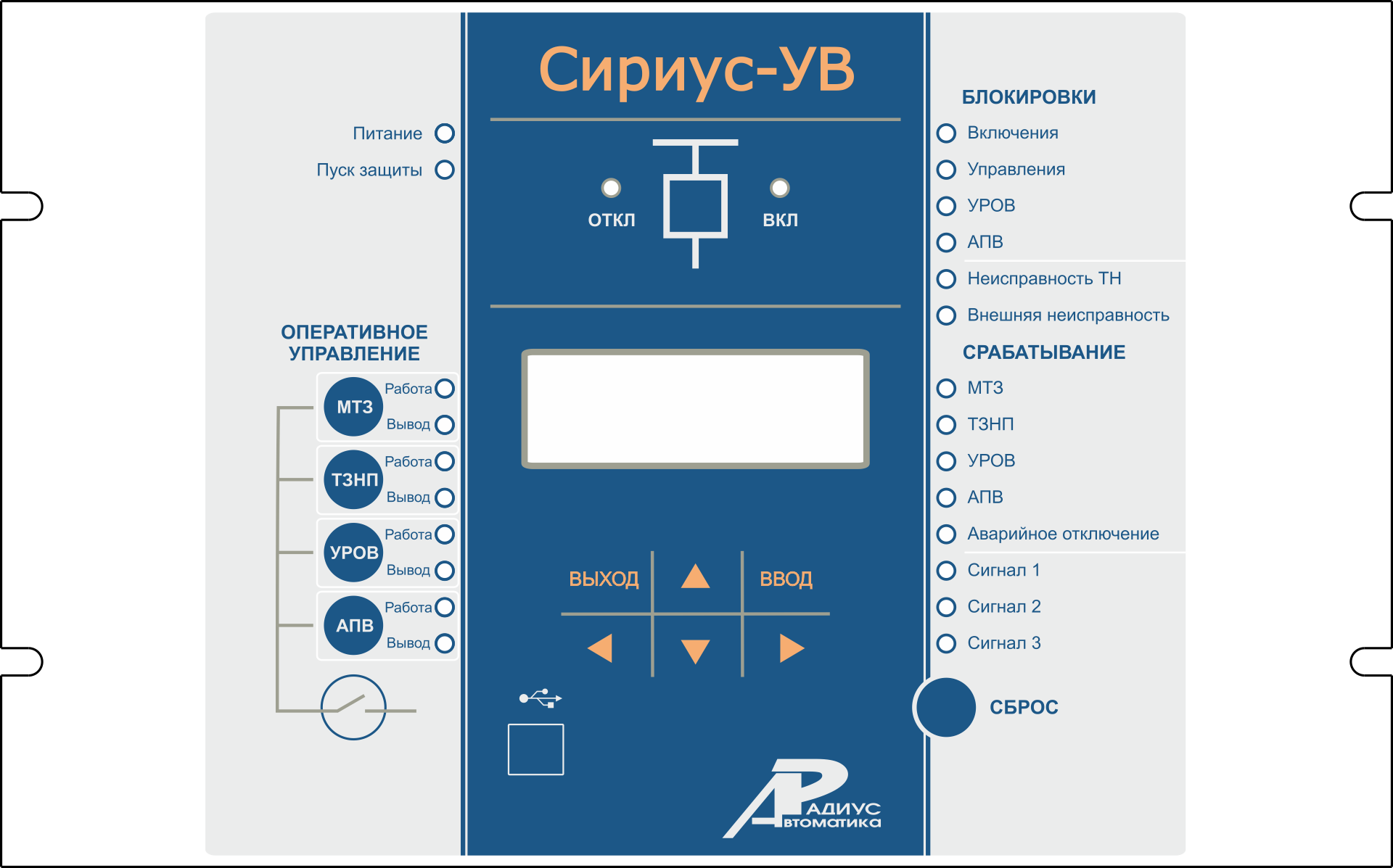

СИРИУС-УВ
Устройство микропроцессорной защиты «Сириус-УВ» предназначено для выполнения функций управления, автоматики и сигнализации высоковольтного выключателя 35, 110 и 220 кВ с трехфазным управлением, а также для выполнения функций резервных защит силового трансформатора или подменных защит воздушной линии. Содержит ступенчатые защиты относительной селективности и функции автоматики.
Устройство является комбинированным микропроцессорным терминалом релейной защиты и автоматики. Применение в устройстве модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность устройства. Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.
Устройство СИРИУС-УВ обеспечивает следующие эксплуатационные возможности:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- контроль и индикацию неисправностей во вторичных цепях ТН;
- определение вида повреждения;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- возможность подключения по цепям тока к ТТ с номинальным вторичным током 1 А и 5 А (номинальный ток зависит от типоисполнения и указывается при заказе устройства);
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции защиты, выполняемые устройством СИРИУС-УВ:
- Трехступенчатая направленная максимальная токовая защита от междуфазных КЗ с независимой выдержкой времени (МТЗ-1, МТЗ-2, МТЗ-3). Любая из ступеней МТЗ может иметь комбинированный пуск по напряжению по дискретному разрешающему сигналу или от собственных цепей напряжения. Предусмотрена блокировка по содержанию второй гармоники в фазных токах для защиты от ложных срабатываний при броске тока намагничивания (БНТ) силового трансформатора. В устройстве предусмотрена внутренняя цифровая сборка токовых цепей МТЗ в «треугольник». Для направленных ступеней МТЗ предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения, а также вывод направленности при включении выключателя (опробовании).
- Четырехступенчатая направленная токовая защита нулевой последовательности от КЗ на землю с независимой выдержкой времени (ТЗНП-1, ТЗНП-2, ТЗНП-3 и ТЗНП-4). Предусмотрена блокировка по содержанию второй гармоники в токе нулевой последовательности для защиты от ложных срабатываний при БНТ силового трансформатора. Для направленных ступеней ТЗНП предусмотрена возможность автоматического перевода в ненаправленный режим, либо вывод из действия данных ступеней при выявлении неисправностей в цепях переменного напряжения, а также вывод направленности при включении выключателя (опробовании).
- Автоматический ввод ускорения одной из ступеней МТЗ и ТЗНП при любом включении выключателя.
- Защита от обрыва фаз (ЗОФ) или перекоса нагрузки по току обратной последовательности с независимой выдержкой времени с действием на сигнал или на отключение.
- Защита минимального напряжения (ЗМН) с действием на отключение «своего» выключателя, либо на отдельное программируемое реле.
- Защита от повышения напряжения (ЗПН) с действием на реле отключения выключателя или на отдельное программируемое реле.
- Защита от появления в первичной сети напряжения нулевой последовательности с действием на отключение выключателя или на отдельное программируемое реле.
Функции автоматики, выполняемые устройством СИРИУС-УВ:
- Автоматика управления выключателем (АУВ) с трехфазным или пофазным приводом, с двумя электромагнитами отключения.
- Трехфазное автоматическое повторное включение выключателя (одно- или двукратное АПВ от цепей несоответствия с возможностью контроля напряжения на объекте).
- Логика устройства резервирования при отказе выключателя (УРОВ). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ.
- Для выявления повреждений в цепях напряжения используется специальная блокировка при неисправностях в цепях напряжения. Блокировка действует на логику работы защит и на сигнализацию. Блокировка снимается автоматически после исчезновения неисправности.
Дополнительные сервисные функции:
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Определение вида КЗ.
- Регистратор событий.
- Оперативный ввод или вывод некоторых функций с помощью кнопок оперативного управления на передней панели устройства вместо традиционных
- Технический учет активной и реактивной электроэнергии.
- Регистрация и отображение большинства электрических параметров системы.
