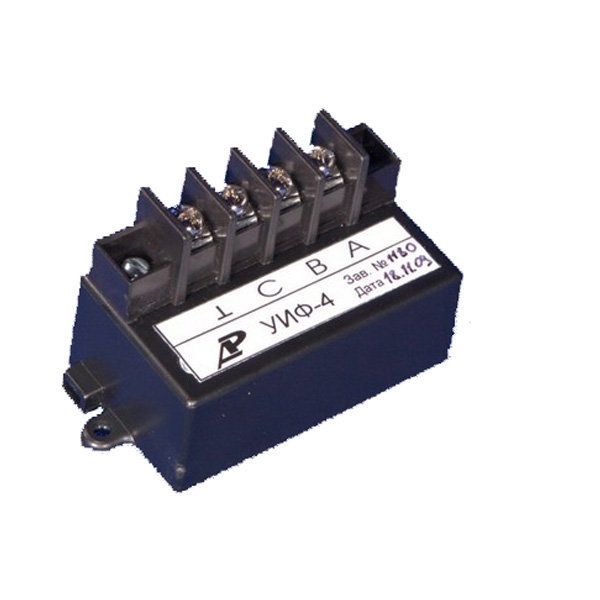

УИФ-4 - устройство индикации фаз

Под заказ
Гарантия: 12 мес.
Цена по запросу

Стационарное устройство предназначено для индикации наличия переменного напряжения на токоведущих частях распредустройств различных типов, включая камеры стационарные одностороннего обслуживания (КСО), напряжением 6-18 кВ.



Устройство предназначено для эксплуатации в следующих условиях:

- температура окружающего воздуха — от - 25 до +55 °С;

- относительная влажность при 25 °С — до 98 %;

- атмосферное давление — от 550 до 800 мм рт. ст.;

- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;

- место установки должно быть защищено от попадания брызг, воды, масел, эмульсий.

В части воздействия механических факторов устройство соответствует группе М6 по ГОСТ 17516.1.

Устройство соответствует исполнению IP20 по ГОСТ 14254, кроме выводов подключения.



Электрическое сопротивление изоляции устройства между независимыми электрическими цепями и между этими цепями и корпусами индикаторов в холодном состоянии составляет:

- не менее 20 МОм — в нормальных климатических условиях;

- не менее 1 МОм — при повышенной влажности (относительная влажность — 98%).



Нормальными климатическими условиями считаются:

- температура окружающего воздуха — (25 ±10) °С;

- относительная влажность — от 45 до 80%;

- атмосферное давление — от 630 до 800 мм рт. ст.



Эксплуатация устройства должна производится в соответствии с требованиями «Правил технической эксплуатации электроустановок потребителей» и «Правил техники безопасности при эксплуатации электроустановок потребителей».



Технические характеристики устройства УИФ-4:

Параметр Значения
Габариты, мм 85х50х40
Масса, кг, не более 0,2
Диапазон индицируемых напряжений, кВ 5,0…18,0
Время выхода на номинальный режим работы, с не более 3
Светоизлучающие элементы, цвет красный
Частота пульсаций светоизлучающего элемента, Гц 0,3 …25
Режим работы непрерывный



Комплект поставки УИФ-4:

1. Руководство по эксплуатации - 1

2. Устройство УИФ-4 - 1



Дополнительная комплектация УИФ-4:

(Поставляется по отдельному заказу)

1. Емкостной датчик (комплект)
