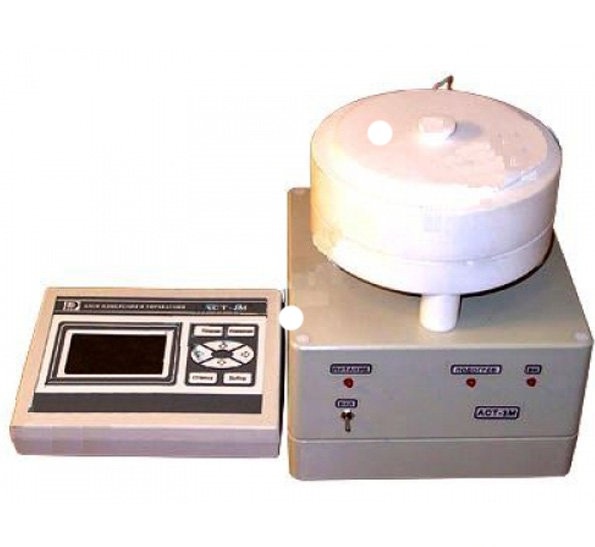

АСТ-2М (лабораторная) - установка для контроля качества трансформаторного масла
Под заказ
Производитель:
ООО "Электродиагност-Железнодорожник"
Гарантия:
12 мес.
Реестр РК:
до 09.03.2022г.
Межповерочный интервал:
12 мес.
Цена с НДС:0 тг.
Назначение установки АСТ-2М:
Установка АСТ-2М
предназначена для контроля качества трансформаторного масла (ТМ) по параметру tg?.
Установка АСТ-2М
состоит из двух блоков. Нагреватель, термостат, испытательная ячейка с ТМ, высоковольтный источник и первичные датчики температуры ТМ и tg? размещены в блоке испытательном технологическом (БИТ).
Основным элементом блока измерения и управления (БИУ) является микропроцессор, задающий АСТ-2М программно-управляемый режим работы
Основные технические характеристики установки АСТ-2М:
| Параметр | Значение |
| Испытательное напряжение, U ИСП , В, (частотой F, Гц) | 2000 ± 60; (50 ± 0,5) |
| Диапазон измерения tg? ТМ , % | 0,03 ? 50 |
| Диапазон испытательной температуры ТМ, Т ТМ °С | от плюс 10 до плюс 100 |
| Время нагрева пробы ТМ от Т ТМ =20°С до Т ТМ = 90°С, мин | 45 ± 5 |
|
Измерение tg? ТМ : а) через ступени температуры, DТ°С; б) при заданных значениях температуры ТМ, Т ТМ °С |
а)?Т 1ТМ =1; ?Т 2ТМ =5; ?Т 3ТМ =10, б) Т ТМ =20; 70; 90 |
| Количество сохраняемых результатов измерений tg?=f(Т ТМ ) в энергонезависимой памяти БИУ, шт | до 256 |
| Помехозащищенность | по ГОСТ Р51317.6.1-99 |
| Помехоэмиссия | по ГОСТ Р51317.6.3-99 |
| Безопасность | по ГОСТ 22261-94 |
| Суммарная масса блоков АСТ-2М, кг, не более | 8,2 (7,8 БИТ+0,4 БИУ) |
| Электрическая емкость испытуемого объекта, С, пФ | 30-100 |
| Заносимый в память БИУ уникальный номер пробы ТМ | От 1 до 999 999 |
Программное обеспечение АСТ-2М позволяет:
- задавать и отслеживать режим работы АСТ-2М
- выводить в реальном времени результаты измерений на дисплей
- заносить в память, хранить в ней, выводить на дисплей, переносить на жесткий диск компьютера результаты до 256 опытов по измеренной зависимости tg?=f(Т ТМ ).
Предусмотрена возможность выполнения дополнительной компьютерной обработки результатов измерения tg?=f(Т ТМ ).
В программное обеспечение АСТ-2М введены фискальные функции, которые позволяют:
- Пользователю АСТ-2М контролировать качество подготовки измерительной ячейки к испытаниям пробы ТМ
- Администрации предприятия проводить контроль добросовестности выполнения Пользователем АСТ-2М испытаний проб ТМ
- Предприятию-изготовителю, по уникальным номерам, контролировать общую нагрузку на АСТ-2М и правильность выполнения Пользователем основных условий проведения испытаний проб ТМ.
Преимущество АСТ-2М перед аналогами обеспечивают:
- современные (последних разработок) электронные компоненты БИУ
- алгоритм проведения испытания и фискальные функции программного обеспечения БИУ исключают влияние человеческого фактора на результат измерения tg?=f(Т ТМ )
- возможность использования в составе передвижных лабораторий
- запись и хранение в памяти БИУ до 256 результатов испытаний проб ТМ, с датой и временем их проведения
- четыре режима измерения, в том числе с подробной (через 1°С) записью tg?=f(Т ТМ ) и возможность измерений на ветви снижения температуры масла
- резкое сокращение времени измерений на ветви снижения температуры ТМ
- безопасность
- исключительная простота и высокая культура эксплуатации
Комплект поставки АСТ-2М (лабораторная)
| № | Наименование | Количество |
| 1 | Блок испытательный технологический (БИТ) | 1 |
| 2 | Блок измерения и управления (БИУ) | 1 |
| 3 | Измерительная ячейка | 1 |
| 4 | Кабель связи БИТ с БИУ | 1 |
| 5 | Кабель подключения ИЯ к БИТ | 1 |
| 6 | CD - диск с программой считывания и переноса на диск компьютера результатов измерений, хранящихся в энергонезависимой памяти БИУ | 1 |
| 7 | USB кабель связи БИУ и персонального компьютера | 1 |
| 8 | Захват для перемещения измерительной ячейки | 1 |
| 9 | Кабель сетевой | 1 |
| 10 | Сертификат об утверждении типа средств измерений(копия) | 1 |
| 11 | Свидетельство о поверке Установки АСТ-2М | 1 |
| 12 | Руководство по эксплуатации | 1 |
