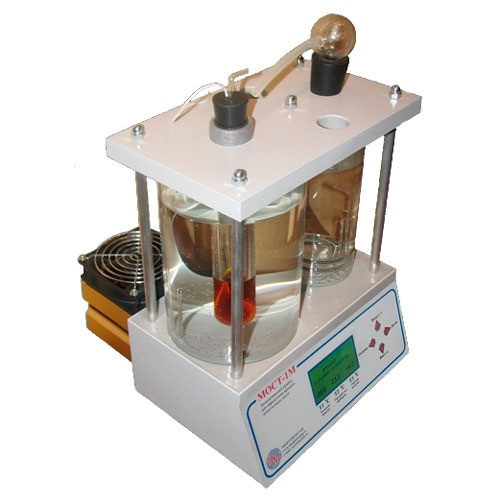

МОСТ-1М — автоматический прибор для определения времени деэмульсации масла
Описание автоматического прибора для определения времени деэмульсации масла МОСТ-1М:
Прибор МОСТ-1М специально разработан для лабораторий, связанных с исследованием качества нефтяного масла по ГОСТ 12068-66. Весь процесс проведения опыта полностью автоматизирован. С момента включения питания аппарата программа управления, в интерактивном режиме, выводит информацию на большой жидкокристаллический дисплей о необходимых действиях по подготовке аппарата для проведения опыта. Также информирует о происходящих событиях и заранее информирует оператора, что необходимо будет сделать в ближайшее время.
Все основные процессы сопровождаются звуковыми сигналами.
Таким образом, проведение опыта заключается в наблюдении за происходящем. Лишь в трех моментах будет необходимо участие лаборанта:
- Заправить аппарат водой (или проконтролировать уровень) и установить пробирку с испытуемым маслом.
- В середине опыта переставить пробирку с эмульсией из холодной бани в горячую.
- Отследить окончание деэмульсации масла и остановить таймер клавишей "Далее".
Назначение автоматического прибора для определения времени деэмульсации масла МОСТ-1М:
Автоматический прибор МОСТ-1М предназначен для определения времени деэмульсации нефтяных масел.
Деэмульсация - процесс, обратный эмульгированию, разрушение эмульсий, то есть дисперсных систем, состоящих из двух несмешивающихся жидкостей, одна из которых в виде мелких капель равномерно распределена в объёме другой. Капли эмульсии при деэмульсации укрупняются вследствие коалесценции (слияния) в процессе броуновского движения. Деэмульсация приводит к полному или частичному расслоению образующих эмульсию жидкостей. Определение времени деэмульсации масла - это обязательный анализ для турбинного масла на теплоэлектростанциях, который определяет возможность отслоения воды от масла в определённых условиях по ГОСТ 12068-66. На основании данного анализа в масло вводятся соответствующие присадки.
Постоянный контроль времени деэмульсации масла позволяет увеличить срок службы агрегата, и более рационально использовать деэмульгирующие присадки.
Прибор изготовлен в климатическом исполнении УХЛ, категории размещения 4.2 по ГОСТ 15150. Аппарат – настольного исполнения.
Особенности автоматического прибора для определения времени деэмульсации масла МОСТ-1М:
- Компактность аппарата;
- Возможность разборки для осуществления чистки;
- Прибор полностью автономный не требующий дополнительных инсталляций.
- Отсутствие зависимости от температуры окружающей среды (в аппарате используется компактный, без газовый, не обслуживаемый, охладитель, что позволяет точно регулировать как нагрев, так и охлаждение воды в бане для эмульгирования);
- Для подготовки сухого пара используется специальный каплеуловитель, что исключает попадание конденсата в испытуемое масло во время опыта;
- Во время эмульгирования отсутствует тепловая "рубашка" вокруг пробирки с испытуемым маслом, благодаря непрерывному потоку воды по специальной схеме;
- Долговечность узлов и ремонтопригодность.
Основные преимущественные отличия автоматического прибора для определения времени деэмульсации масла МОСТ-1М от предыдущей модели:
- Уменьшены габаритные размеры и соответственно вес прибора;
- Мы оснастили прибор "умным" микроконтроллером, который управляет всеми сложными процессами в автоматическом режиме;
- Достойное внимание мы так же уделили отображению информации и установили большой жидкокристаллический дисплей с подсветкой, который, в диалоговом режиме с оператором отображает контролируемые величины и информирует о происходящих процессах и подсказывает о действиях, которые необходимо сделать;
- В два раза уменьшилось время выхода аппарата в режим готовности;
- Эргономичная хим. стойкая водонепроницаемая панель с удобной клавиатурой управления;
- Уменьшился уровень шума благодаря использованию нового рециркуляционного насоса и применению интеллектуальной схемы управления вентилятора охладителя;
- Для лучшего визуального контроля в бане для деэмульсации установлена подсветка пробирки;
- Увеличилась точность, и уменьшилось время реакции датчиков температуры;
- Возможность испытания жаростойких (химически агрессивных) масел стало возможно благодаря использования датчика пробирки в виде зонда из нержавеющей стали. Так же этот факт исключает неправильное размещение датчика в пробирке и защищает его от механического повреждения;
- Проработана схема сбалансированного автоматического перелива воды. Нет необходимости доливать воду в горячую баню (сколько выпарилось, столько и добавилось);
- Возможность обновления программы блока управления позволяет добавлять необходимые функции и расширять технические возможности прибора (доступно только в сервисной службе);
- Звуковой сигнал всегда подскажет, когда необходимо обратить внимание на процесс.
Все выше перечисленное, несомненно, ведет к уменьшению расхождений между опытами и полностью исключает ошибки, связанные с "человеческим фактором", облегчая работу оператору и экономии времени на проведение испытаний.
Параметр | Значение |
Температура нагрева масла во время эмульгирования | до 88-90°C за 45-75 сек |
Количество масла необходимого для проведения одного испытания | 20 см3 масла |
Объем вытесняемой эмульсии пароподающей трубкой и термо- датчиком при 40 см3 эмульсии в пробирке | не более 1,0 см3 - для деэмульсации масла Б2 |
Температура воды в водяных банях: - для эмульгирования масла Б1 - для деэмульсации масла Б2 |
от 20 до 25°C, с автоматическим поддержанием температуры (система охладителя автономна); от 93 до 95°C, с автоматическим поддержанием температуры |
Время выхода прибора в режим автоматического поддержания температуры в заданных пределах | 10-12 мин при температуре окружающей среды в пределах 18-25°C (если температура больше или меньше этих пределов, то требуется больший период времени для выхода прибора в режим готовности) |
Напряжение питания | 220 В +10%, 50 Гц |
Максимальная потребляемая мощность | не более 1100 Вт |
Габаритные размеры прибора | 250х270х308 мм |
Масса прибора без воды и масла | 3 кг |
№ | Наименование | Количество |
1 | Прибор для определения времени деэмульсации масла МОСТ-1М | 1 |
2 | Пробирка для эмульгирования масла | 3 |
3 | Пробка пробирки со стеклянной пароподающей трубкой и термодатчиком | 1 |
4 | Защитное кольцо для пробирки | 10 |
5 | Каплеуловитель с силиконовой трубкой | 1 |
6 | Сетевой шнур | 1 |
7 | Руководство по эксплуатации прибора | 1 |
8 | Паспорт прибора (ПРИЛОЖЕНИЕ 1 руководства по эксплуатации) | 1 |
9 | Гарантийный талон (ПРИЛОЖЕНИЕ 2 руководства по эксплуатации) | 1 |
10 | Карта заказа (ПРИЛОЖЕНИЕ 3 руководства по эксплуатации) | 1 |
11 | Программа аттестации ПА201 00170-2003 (ПРИЛОЖЕНИЕ 4 руководства по эксплуатации) | 1 |
12 | Упаковочный лист | 1 |
