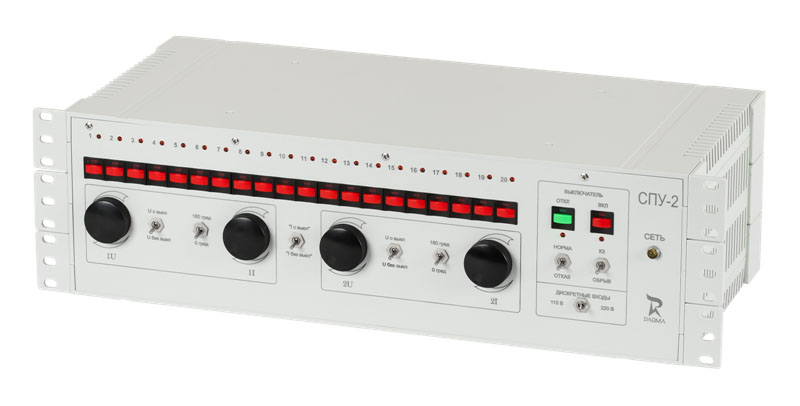

СПУ-2 - СТЕНД ДЛЯ ПРОВЕРКИ МИКРОПРОЦЕССОРНЫХ БЛОКОВ РЕЛЕЙНОЙ ЗАЩИТЫ

СПУ-2 - СТЕНД ДЛЯ ПРОВЕРКИ МИКРОПРОЦЕССОРНЫХ БЛОКОВ РЕЛЕЙНОЙ ЗАЩИТЫ
Цена по запросу
Производитель
ПAРМА
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Внешние подключения

Подключение дискретных сигналов к стенду осуществляются с помощью клеммных  соединителей. Соединители расположены на задней панели стенда и обеспечивают  подключение к каждому контакту проводников сечением до 1,5 мм2. Аналоговые сигналы подключаются к винтовым клеммным соединителям проводом с сечением до 4 мм2.

 Аналоговые сигналы

Стенд содержит два источника тока с максимальным выходным током до 25 А и два источника напряжения с максимальным выходным напряжением до 160 В. Выходное напряжение может выдаваться синфазно с током, а может быть развернуто относительно его на 180°.

 Имитатор выключателя

Также стенд содержит имитатор высоковольтного выключателя, который позволяет имитировать как нормальную работу выключателя с выдачей сигналов РПО/РПВ, так и различные его неисправности.

Дискретные сигналы

Со стенда можно подать напряжение на дискретные входы микропроцессорных блоков РЗА с уровнем напряжения 110 или 220 В постоянного тока. Всего к стенду может быть подключено до 20 дискретных входов и до 20 дискретных выходов от блоков РЗА.

 Конструкция

Конструктивнтенд выполнен в пластиковом корпусе. Его конструкция позволяет использовать его как в настольном исполнении, так и монтировать в стандартную 19" стойку.

 Основные параметры

  • питание стенда осуществляется от сети переменного тока напряжением 220 В, 50 Гц;
  • потребляемая мощность - не более 150 ВА;
  • габаритные размеры стенда не более 437 х 135 х 230 мм;
  • лицевая панель стенда - 482 х 130 мм;
  • масса стенда - не более 3,7 кг.
Использование стенда позволяет существенно упростить процедуру демонстрации, проверки и настройки микропроцессорных блоков релейной защиты. Стенд позволяет проверить такие защиты, как МТЗ и ОЗЗ, в том числе направленные, ЗМН, ЗПН, ЗОФ. С помощью стенда можно легко проверить функции автоматики блоков РЗА, например, УРОВ, АПВ, АВР и т.п.

Технические характеристики стенда для проверки микропроцессорных блоков релейной защиты СПУ-2:

Параметр Значение
Выходы переменного напряжения 1U, 2U:
диапазон изменения значения выходного напряжения, В максимальный выходной ток, мА, не более число выходов
от 10 до 160 10 2
Выходы переменного тока 1I, 2I:
диапазон изменения значений выходного тока при КЗ на клеммах стенда, А
напряжение холостого хода на клеммах стенда, В, не более число выходов
от 0,5 до 25,0 1 2
Выходы дискретных сигналов:
напряжение постоянного тока, В пределы допускаемого отклонения напряжения, % максимальный выходной ток нагрузки по каждому каналу, мА, не более число выходов
110 или 220 от плюс 20 до минус 10
10
20
Входы дискретных сигналов (Кроме "Откл" и "Вкл"): напряжение постоянного тока, В коммутируемый ток одного сигнала, мА, не более число входов 32
Входы дискретных сигналов "Откл" и "Вкл": напряжение постоянного тока, В пределы допускаемого отклонения напряжения, % коммутируемый ток одного сигнала, мА, не более число входов 110 или 220 от плюс 20 до минус 10 3,3 2
Имитатор выключателя "ВЫКЛЮЧАТЕЛЬ": количество имитаторов количество входов управления количество сигналов о положении выключателя 1
2
2
Примечания:
  • Выходной ток более 20 А выдавать не более 30 с.
  • Максимальное значение тока, поступающего на токовый вход блока РЗА, зависит от сечения и длины соединительных проводников.
Питание стенда осуществляется от сети переменного тока (220 ±22) В, 50 Гц
Потребляемая мощность не более 150 В-A
Габаритные размеры стенда 437 х 135 х 230 мм (без монтажных фланцев)
Лицевая панель стенда 482 х 130 мм
Масса стенда не более 3,7 кг
Сопротивление изоляции между гальванически развязанными цепями (цепи питания, цепи тока, остальные цепи) не менее 20 МОм
Другое Электрическая прочность изоляции стенда выдерживает без повреждения в течении 1 минуты испытательное напряжение синусоидальной формы с частотой 50 Гц между гальванически развязанными цепями (цепи питания, цепи тока, остальные цепи) 2000 В
Все выходы дискретных сигналов содержат защиту от короткого замыкания
Cтепень защиты, обеспечиваемая оболочкой стенда, по ГОСТ 14254-96
  • IP40 - лицевая панель
  • IP00 - по колодкам соединительным
  • IP30 - остальное

Комплект поставки СПУ-2

Наименование Количество
Стенд проверки устройств СПУ-2 с установленными на нем съёмными розетками на кабель MC 1,5/12-ST- 3,5 Phoenix Contact (4 шт.) 1
Паспорт 1
Шнур питания 1,5 м 1
Вставка плавкая ВП2Т-1Ш 0,5 А (20х5мм) 1
Кодирующий профиль - CP-MSTB Phoenix Contact 6
Кнопка PSM2-1-R-B-R (с фиксацией, красная в чёрном корпусе, красный индикатор) 5
Отвёртка Phoenix Contact Typ. SZS 0.4х2.5 1
