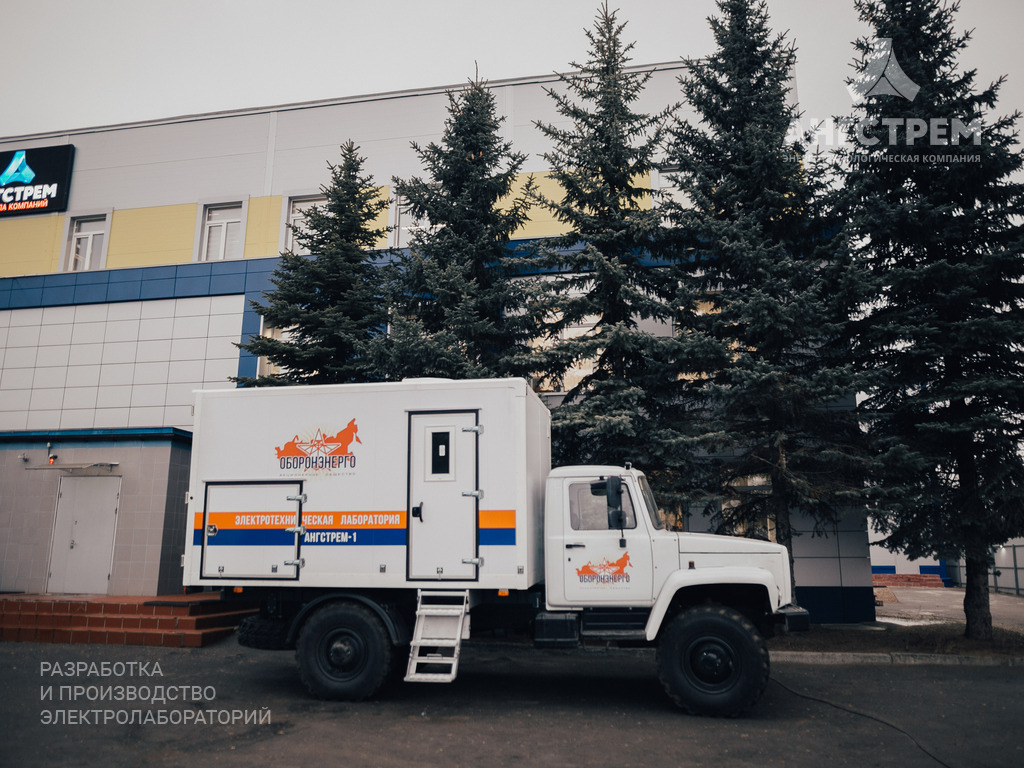

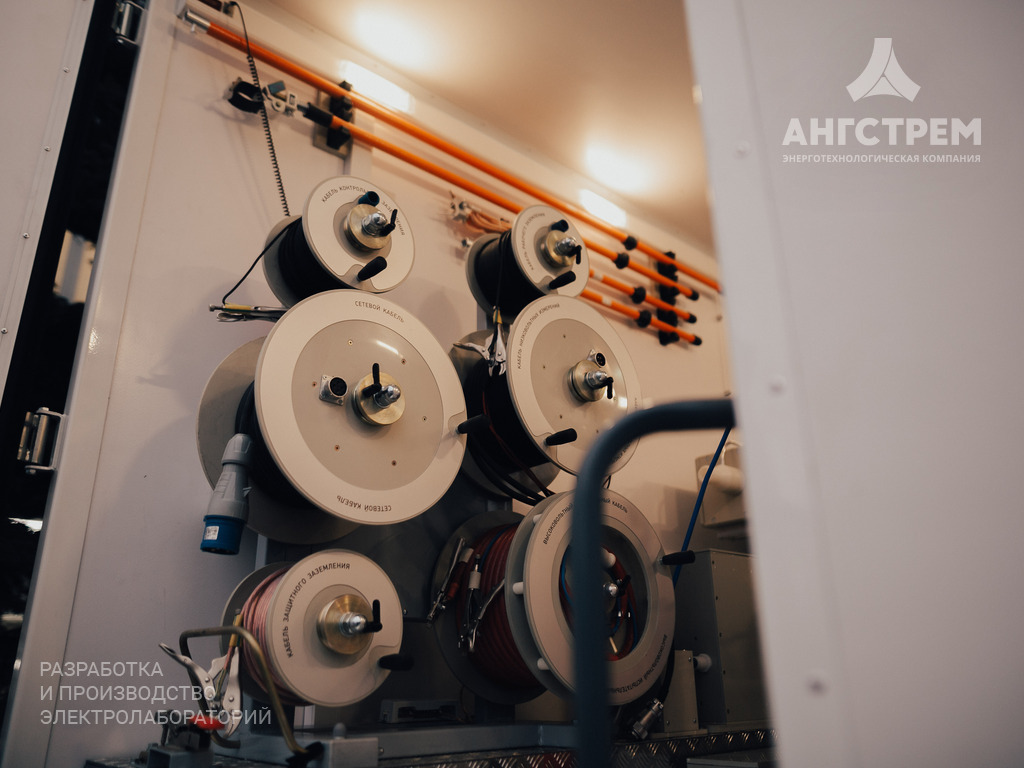

Электротехническая лаборатория «АНГСТРЕМ»

Назначение

• Испытание оборудования подстанций.
• Испытания подземных кабельных линий с любым типом изоляции.
• Определение расстояния до места повреждений силовых кабелей наиболее современными и эффективными методами:
  • методом отраженных импульсов,
  • методом импульсно-дуговым,
  • методом волны напряжения,
  • методом волны тока.
• Высокоточное определение мест повреждений подземных кабелей индукционным, акустическим, акустико-электромагнитным и потенциальным методами.
• Обследование местности и поиск трассы коммуникаций и кабельных линий, в том числе находящихся под напряжением частотой 50 Гц.
• Определение глубины залегания подземных коммуникаций.
• Выбор определенного 1-фазного или 3-фазного кабеля из пучка.
• Прожигание мест повреждения изоляции силовых кабелей.
• Измерение параметров высоковольтной изоляции.
• Измерение параметров силовых трансформаторов на низком напряжении.
• Диагностика состояния изоляции силовых кабелей методом измерения параметров частичных разрядов на сверхнизкой частоте.

Система управления

В соответствии с потребностями заказчика мы изготавливаем систему управления двух основных типов:

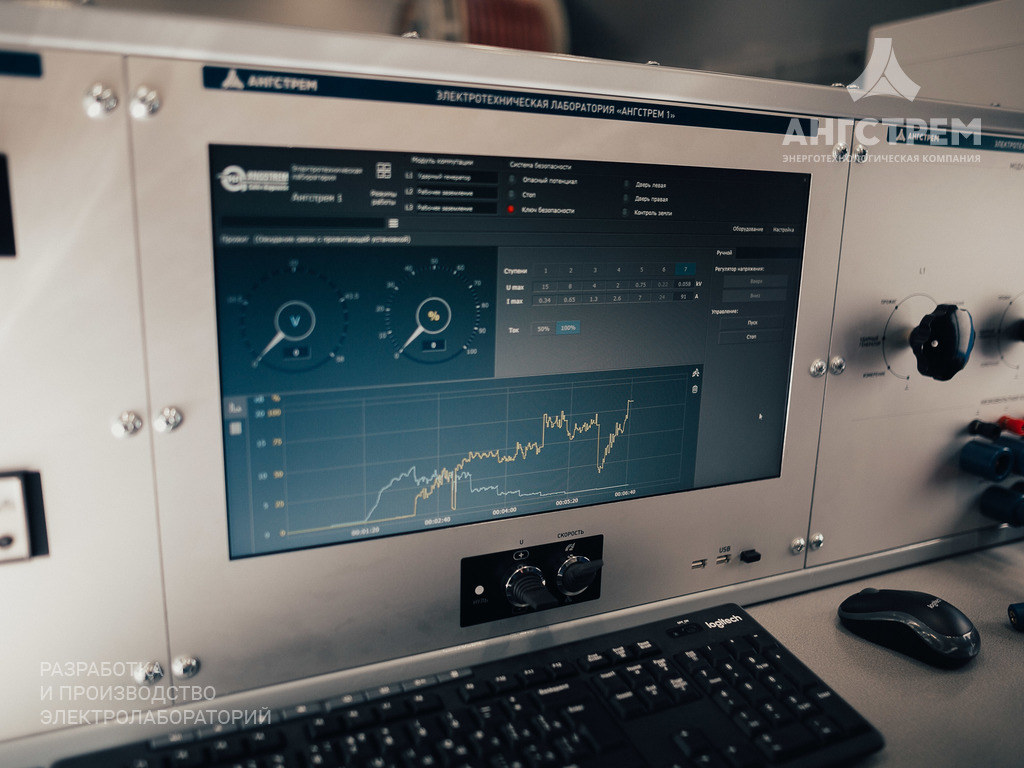

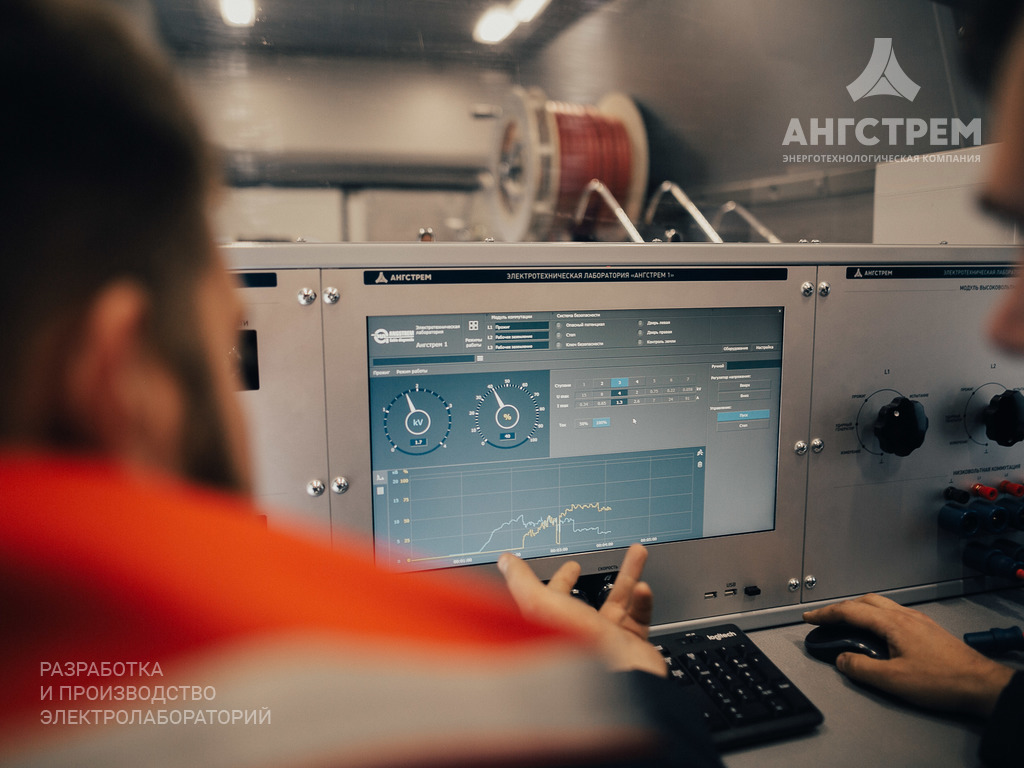

• Компьютеризированная система управления.
  - Оперативная информация отражается на мониторе пульта управления.
• Система управления классического типа.
  - Ручные органы управления и цифровое табло для отражения результатов испытаний и измерений в цифро-аналоговом виде.

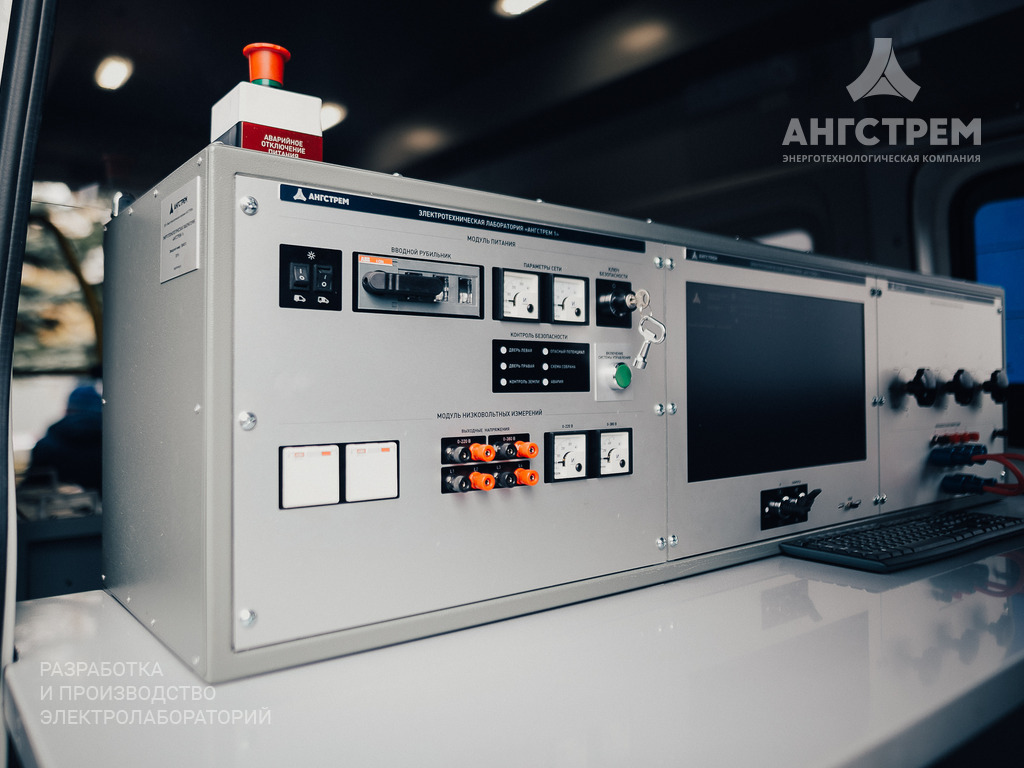

Конструкция Системы управления

• Горизонтально-ориентированная, классическая.
• Состоит из трех стоек с модулями управления шириной 19” и высотой над уровнем столешницы не более 400 мм.
• Стойки встроены в жесткий каркас, имеющий высокую стойкость к транспортным нагрузкам.

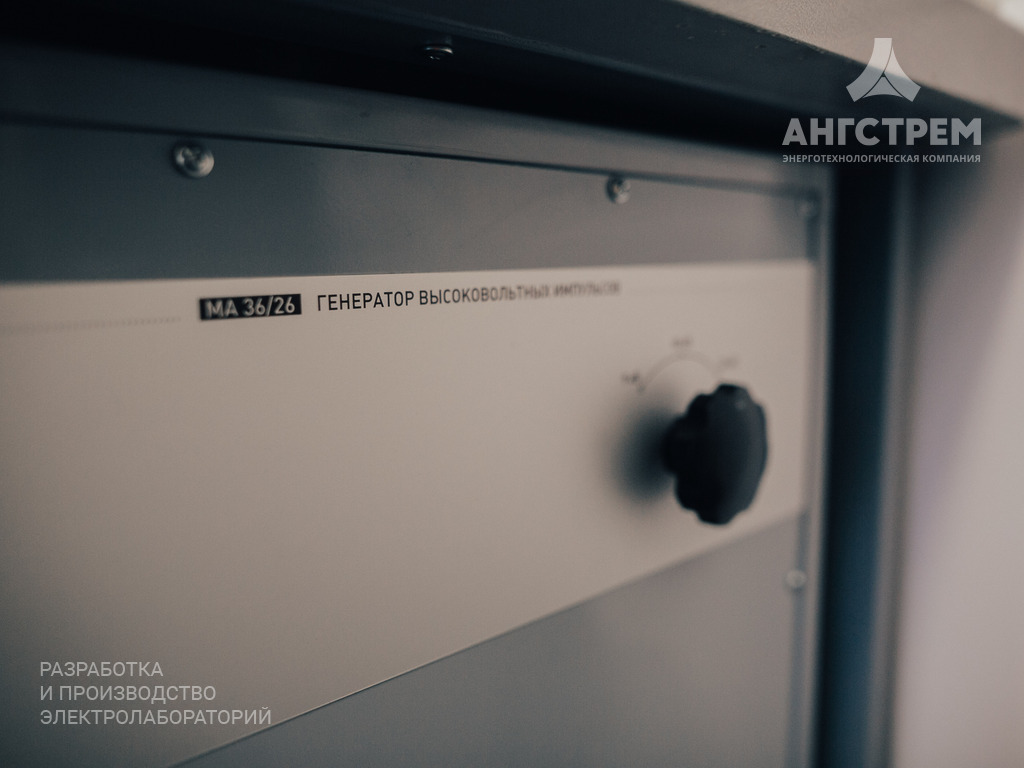

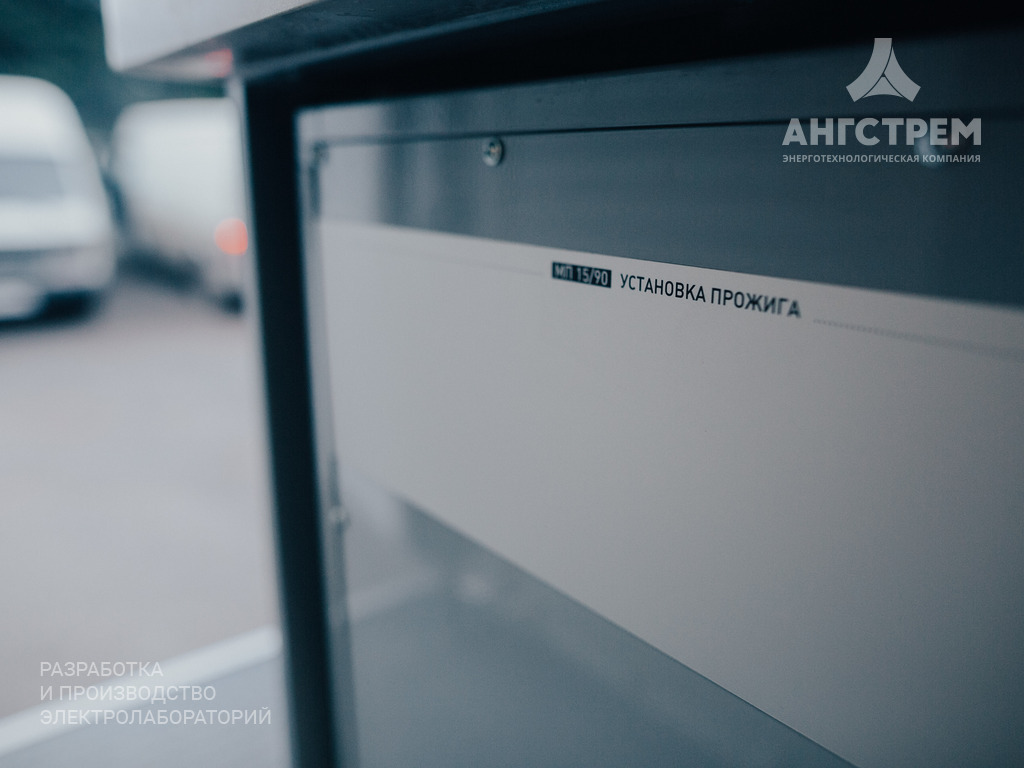

• Под столешницей, слева и справа от оператора, установлены силовые модули ударного генератора и прожигающей установки.

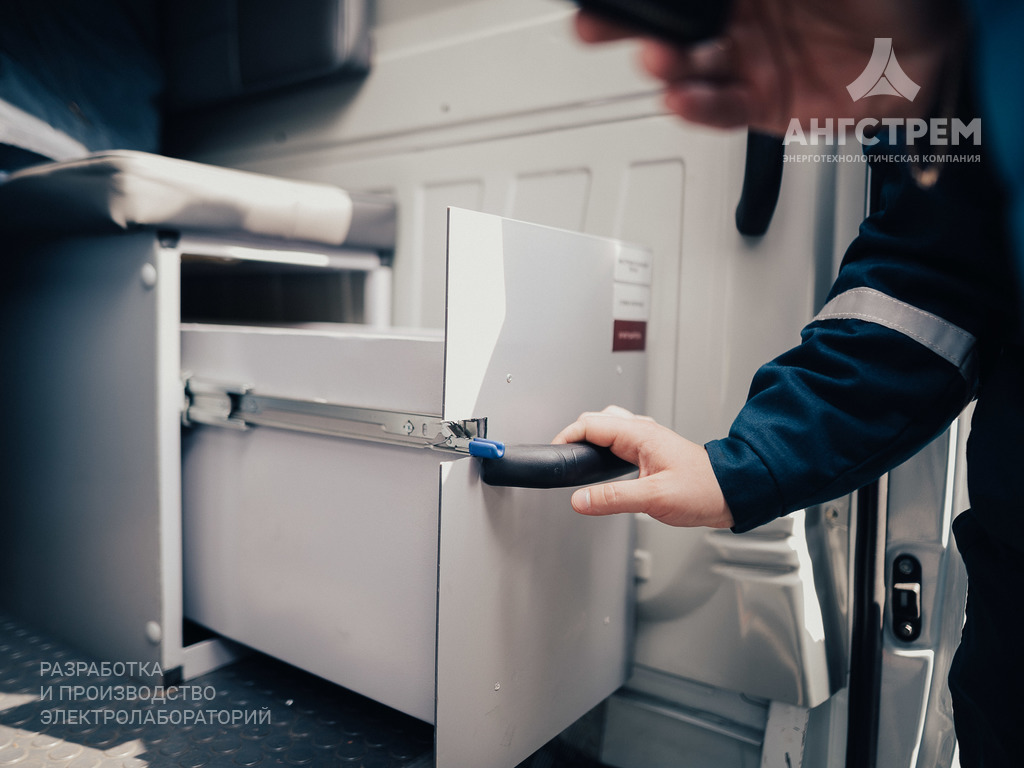

• Наличие вместительной столешницы шириной 1700 мм и глубиной не менее 300 мм позволяет удобно размещать приборы и производить письменные записи.
• Все управляющие воздействия, обзор измерительных приборов и элементов индикации осуществляются при комфортном положении оператора, которое достигается благодаря небольшой высоте каркаса со стойками и наличию ниши для ног оператора под столешницей по центру стойки.

Обучение

При приобретении электротехнической лаборатории компания «АНГСТРЕМ» проводит практический обучающий семинар для трех сотрудников. В процессе обучения специалисты компании-заказчика знакомятся с теоретическими основами проведения работ с использованием электротехнической лаборатории, а также получают практический опыт отыскания мест повреждения кабельной линии и проведения высоковольтных испытаний при помощи электролаборатории «АНГСТРЕМ» под руководством опытных специалистов. После прохождения курса компания «АНГСТРЕМ» выдает сертификаты с указанием названия компании-покупателя и ФИО сотрудников, прошедших обучение.
