ЭЛЕКТРОЛАБОРАТОРИЯ ПЕРЕДВИЖНАЯ ППУ1 (0.4-10 КВ)

Под заказ
Производитель: Энергоспецтехника
Цена по запросу

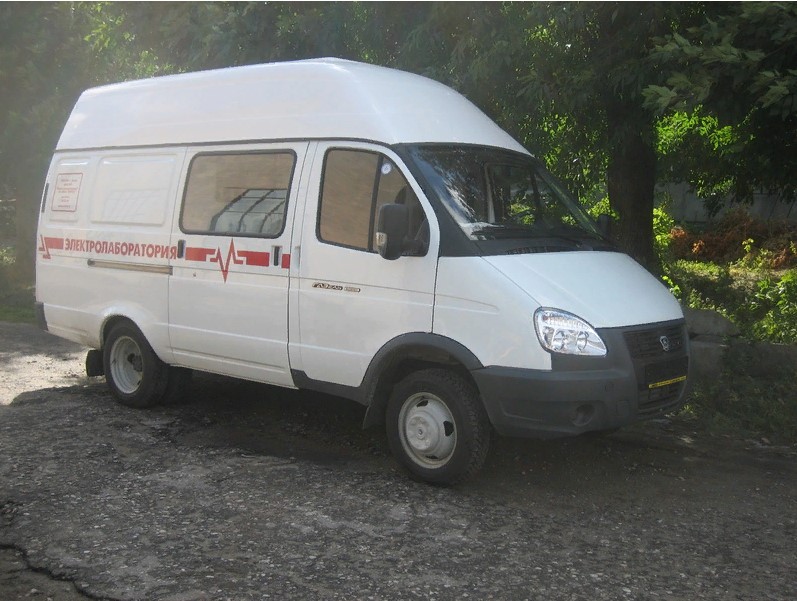

Электролаборатории ППУ-1 предназначены для проведения испытаний силовых кабельных линий, подстанционного оборудования с рабочим напряжением до 10 кВ, для прожига дефектной изоляции силовых кабелей с последующей предварительной и точной локализацией места повреждения. Монтаж оборудования электролабораторий производится на шасси автомобилей, ГАЗ, «Газель», ЗИЛ, КАМАЗ, ПАЗ, Валдай и др. по согласованию с Заказчиком.

Электролаборатории,  отличаются:

1) простотой в управлении во всех режимах работы;
2) высоким ресурсом эксплуатации;
3) высокой степенью ремонтопригодности (не требуется специализированной ремонтной базы);
4) послегарантийным обслуживание в течение всего срока эксплуатации

Вид работы

Оборудование

Технические характеристики

ЭЛЕКТРОПИТАНИЕ И ОБЕСПЕЧЕНИЕ ТРЕБОВАНИЙ БЕЗОПАСНОСТИ

Распределение электропитания на:
- блок управления в/в испытаниями
- блок управления прожигом, дожигом и акустикой;
- выходной коммутатор;
- освещение;
- блокировку дверей,
- звуковую и световую сигнализацию

Сетевой  блок



3~50 Гц, 380 В
или
~50 Гц, 220 В

ВЫСОКОВОЛЬТНЫЕ ИСПЫТАНИЯ И ИЗМЕРЕНИЯ

Высоковольтные
испытания

Аппарат испытательно-прожигающий
АИП-70

- рабочий диапазон выходного переменного
напряжения (действующее значение), кВ  от 10 до 50
- рабочий диапазон выходного выпрямленного напряжения (амплитудное значение), кВ
от 10 до 70 - выходной переменный рабочий ток
(действующее значение), мА не менее 80
- потребляемая мощность, кВ۰А, не более 5

* Испытание кабелей с изоляцией
из сшитого полиэтилена

Высоковольтная СНЧ
установка HVA-30
(выносной вариант)

- входное напряжение 230 В, 50 Гц, 400 VA
- выходное напряжение,кВ
синус 0-33
квадрат  0-30
- постоянное ± 0-30
- частота выходного сигнала, Гц 0,02…0,1
- выходная нагрузка
0,5 мкФ - 0,1 Гц
1,0 мкФ – 0,05 Гц
2,5 мкФ – 0,02 Гц
12 мкФ макс. возможная

ПРОЖИГ ДЕФЕКТНОЙ ИЗОЛЯЦИИ КАБЕЛЕЙ

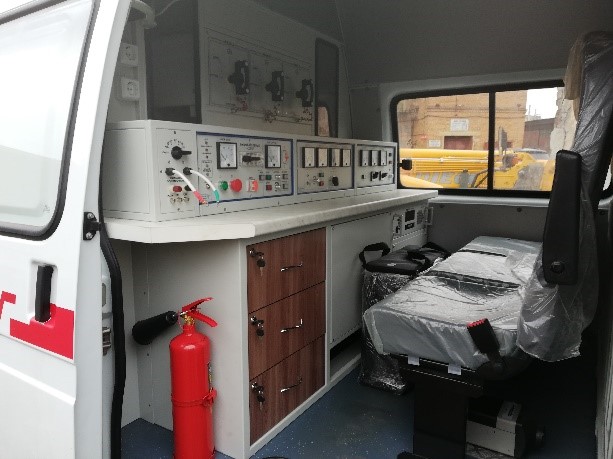

Управление процессами прожига, дожига и акустики

Блок  управления

Органы управления и индикации



* Электропитание блоков
прожига и дожига



Преобразователь частоты

- выходная частота генератора, Гц 800
- выходное напряжение, В 220
- номинальный выходной ток, А 45

Прожиг дефектной изоляции силовых кабелей

Блок прожига
(БП-30)

- максимальное выходное выпрямленное напряжение в режиме холостого хода (Х.Х.) при соединении первичных обмоток трансформатора прожига в «звезду - Y» и «треугольник - ∆» по ступеням, кВ
30,0;17,0; 8,0;5,0; 1,7; 1,0

- выходной выпрямленный рабочий ток (действующее значение)
прожига в режиме короткого замыкания (К.З.)
не менее 45

Дожиг дефектной изоляции силовых кабелей

Блок дожига
(БД-30)

- рабочий диапазон выходного выпрямленного
напряжения (амплитудное значение) в режиме Х.Х., В
от 5 до 300
- выходной выпрямленный рабочий ток
в режиме К.З., А от 0 до 80

*    Дожиг дефектной изоляции      силовых кабелей
(Выносной вариант)

Устройство дожига
(УД – 300)

- рабочий диапазон выходного выпрямленного напряжения (амплитудное значение) в режиме Х.Х., В
от 5 до 300
- выходной выпрямленный рабочий ток
в режиме К.З., А не менее 300

*                    ОМП
акустическим методом

Блок акустики
(БА 1750 - 3500)

- выпрямленное напряжение заряда
импульсного конденсатора, кВ не более 5
- энергия импульсов разряда, Дж                                           от 1750  до 3500

*ОМП
акустическим методом

Блок акустики
БАА-20

- выпрямленное напряжение заряда в/в конденсаторов, кВ
5, 10, 20
- энергия импульсов разряда, Дж до 2000

*ОМП
акустическим методом

Блок акустики
(БА-4000)

- выпрямленное напряжение заряда импульсного
конденсатора, кВ
не более 17
- энергия импульсов разряда, Дж до 4000

*ОМП
акустическим и
импульсно-дуговым методом

Блок акустики
(на базе ГИ-20, ИДМ-20,
Рейс-305)

- максимальное выходное постоянное напряжение
(в трех диапазонах), кВ 5/10/20
- максимальная запасаемая энергия, Дж  2000

Коммутация
режимов работы

Высоковольтный переключатель (ПВ-70)

Испытание / прожиг / дожиг / акустика / заземление



Электромагнитный коммутатор
зарядки и заземления

- подача напряжения заряда на в/в конденсаторы,
- наложение заземления на выводы в/в конденсатора при отключении
- режима АКУСТИКА или общего электропитания



Электромагнитный коммутатор
выходной

- автоматическое наложение заземления на высоковольтный вывод при отключении электропитания

Электропитание



Сеть 3~50 Гц, 380 В
или
~50 Гц, 220 В

*             Блок  барабанов



Кабель питания
Кабель высоковольтный – 70кВ
Провод защитного заземления
Удлинитель с розетками
Провод для испытания ~ 50кВ
Провод рабочего заземления

 Кабель КГ3х2,5+1х1,5 (20 - 50 м)
Кабель СКВИЛ (20 - 50 м)
Провод МГ-10 (20 - 50 м)
Провод ПВС 2х0,75 (20 - 50 м)
Провод ПВВ (20 - 50 м)
Провод РС-08 (20 - 50 м)

*               Отопление

Автономный воздушный
«Планар 4Д»

- отопительная мощность 3,0 кВт;
- напряжение питание 12/24 В;
- производительность 120 м3/ч;
- потребляемая мощность 30 Вт (включая топливный насос);
- расход топлива (ДТ) 0,36 л/ч.
