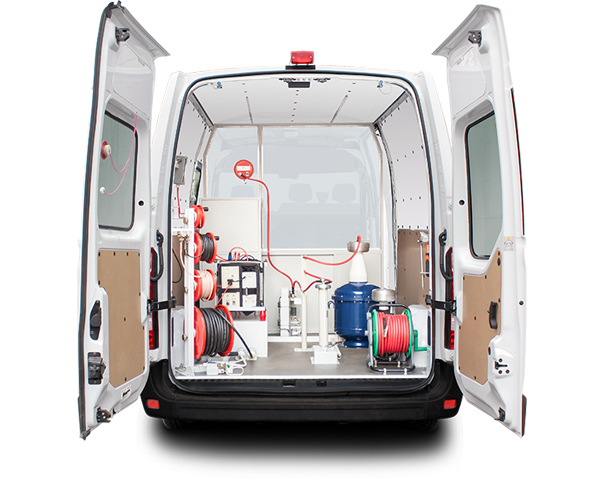

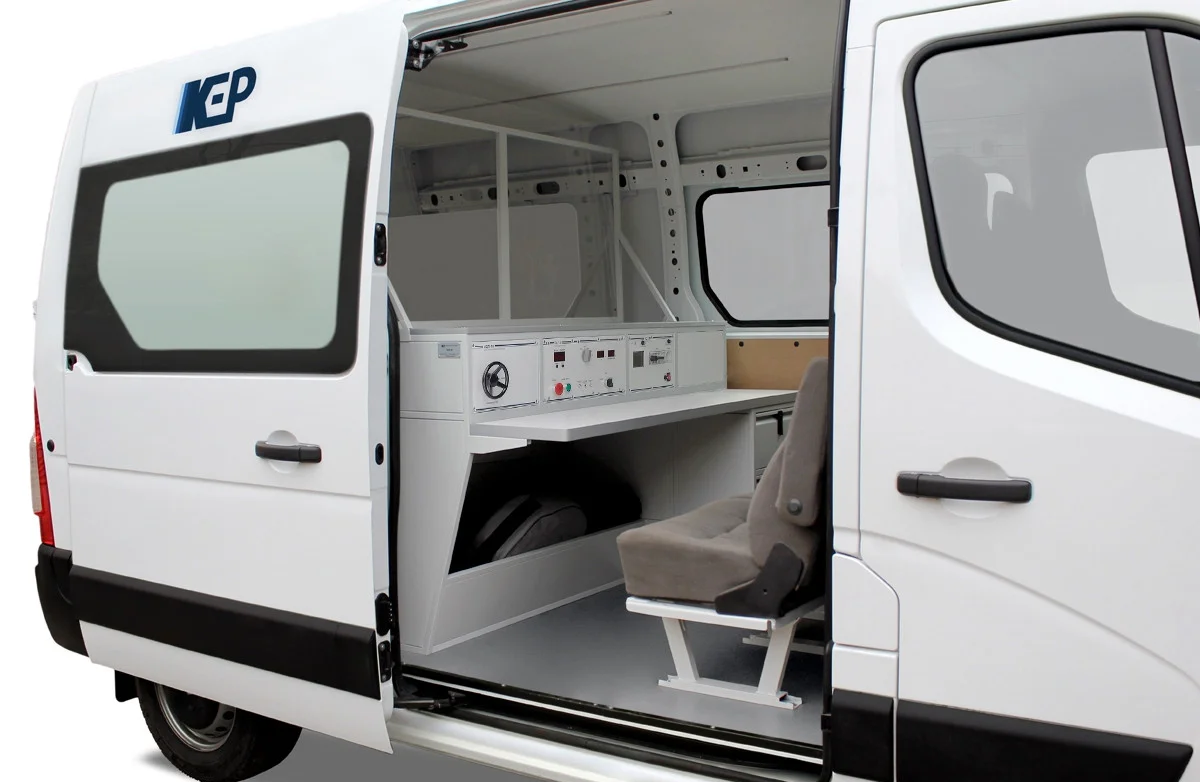

Лаборатория электротехническая передвижная «ЭТЛ-35»

Под заказ
Производитель: ХарьковЭнергоПрибор
Гарантия: 12 мес.
Цена с НДС:0 тг.

Назначение лаборатории ЭТЛ-35:

Лаборатория электротехническая передвижная ЭТЛ-35 предназначена для:

    Измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжениях до 10 кВ в пределах, обеспечиваемых мостом высоковольтным СА7100-2(3);
    Измерение на низком напряжении параметров мощных трансформаторов с помощью блока БНИ и комплекта приборов К540 (К541) (в комплект поставки не входят) при питании от однофазной и трехфазной промышленной сети в пределах, обеспечиваемых работу комплекта приборов К540 (К541);
    Измерение малых сопротивлений методом вольтметра-амперметра с помощью блока БНИ и источника постоянного напряжения 15 В, 10 А (аккумулятора авто. или стабилизированного выпрям.ТЕС-42);
    Измерение токов утечки под высоким потенциалом на постоянном напряжении до 60 кВ измерителем тока ИТВ-3;
    Испытание высоким выпрямленным напряжением до 140 кВ, высоким переменным напряжением до 100 кВ.

Технические характеристики ЭТЛ-35:

Общие параметры ЭТЛ-35:

                                                                    Параметр            Значение
Напряжение питающей сети однофазного переменного тока, В 220±22
Частота питающей сети, Гц 50±2
Потребляемый ток, А, не более 80
Масса оборудования, кг, не более 700
Обслуживающий персонал, операторов, не менее 2
Срок службы лаборатории, лет, не менее 10

Параметры блока высоковольтных испытаний БВИ на базе трансформатора ИОМ-100/16:

Блок предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением до 60 кВ в составе встроенного оборудования, а также для испытания твердых диэлектриков синусоидальным напряжением частотой 50 Гц величиной до 100 кВ (действующее значение).


                                                                       Параметр                     Значение
Наибольшее выпрямленное напряжение в продолжительном режиме, кВ 60
Наибольший рабочий ток при выпрямленном напряжении, мА 100
Наибольшее переменное напряжение (действующее значение), кВ 100
Наибольший рабочий ток при переменном напряжении (действующее значение), мА 100
Габаритные размеры, мм, не более 650х84
Масса, кг, не более 220

Параметры измеритель диэлектрических потерь ИДП-10:

ИДП-10 обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехических объектов при напряжении переменного тока частотой  50 Гц до 10 кВ в пределах, обеспечиваемых мостом переменного токаСА-7100/2.

                                                                       Параметр                 Значение
Максимальное переменное напряжение (действующее значение), кВ 10
Приведенная погрешность измерения переменного напряжения, %, не более 3
Габаритные размеры блока управления, мм, не более 220х300х350
Масса блока управления, кг, не более  5

Параметры измерителя постоянного тока высокопотенциального ИТВЦ-20:

ИТВЦ-20 предназначен для измерения постоянного тока отрицательной полярности в цепях с потенциалом до 60 кВ относительно земли.


                                                                       Параметр                 Значение
Диапазон измерения, мА 0,1...20
Предельная относительная погрешность измерения в указанном диапазоне, % 3
Наибольшая кратность перегрузки микроамперметра 3,5
Наибольший допустимый потенциал корпуса относительно земли, кВ 60
Падение напряжения между клеммами прибора, В 2
Габаритные размеры, мм, не более 165х100
Масса, кг, не более 1

Комплект поставки ЭТЛ-35

                                                                     Наименование  Количество
Стойка управления           1
Блок сетевой           1

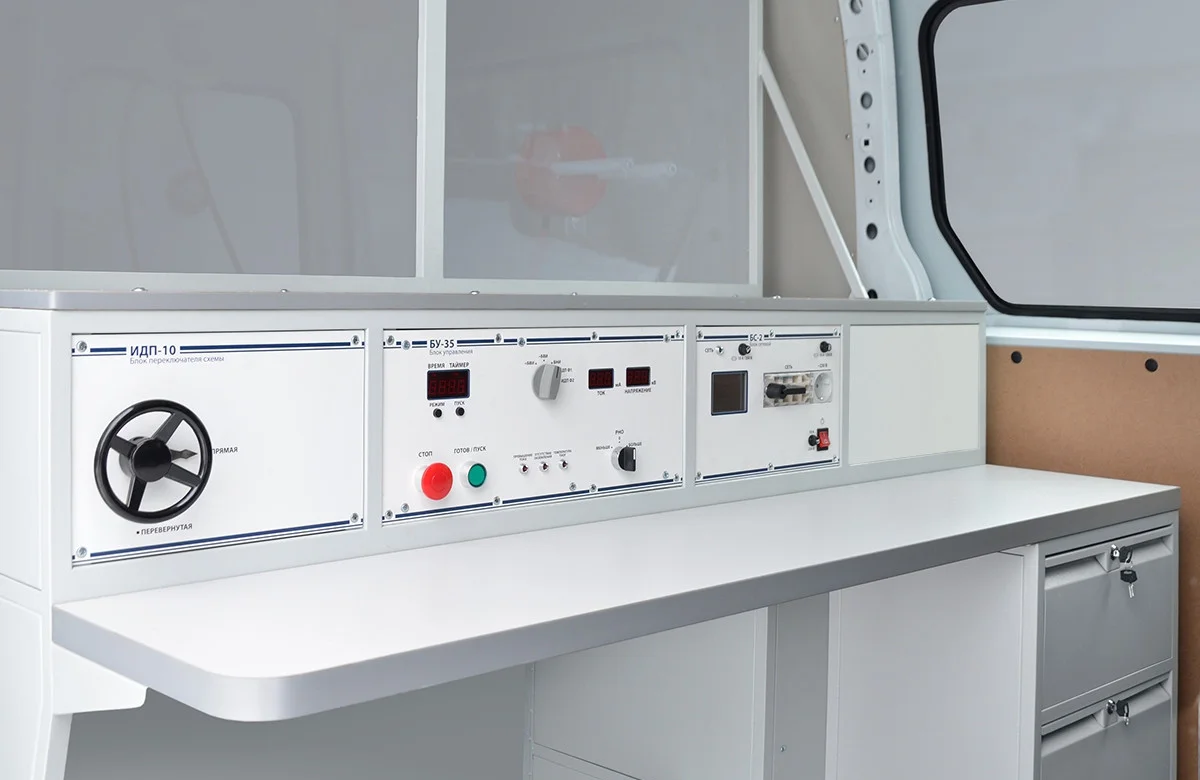

Блок управления электролабораторией           1
Блок низковольтных измерений БНИ           1
Стабилизированный источник питания ТЭС-41           1
                                    Измеритель диэлектрических потерь ИДП-10 в следующем составе:
- Мост переменного тока СА-7100/2           1
- Трансформатор напряжения ОЛМ-0,22 /10           1
- Переключатель схемы измерений "прямая - перевернутая"           1
- Короткозамыкатель КЗМК-10           1
- Блок управления           1
Регулятор напряжения однофазный TDGC2-80 с электроприводом           1
                                               Блок высоковольтных испытаний БВИ в следующем составе:
- Трансформатор испытательный ИОМ-100/16           1
- Короткозамыкатель КЗМК-100           1
- Выпрямитель Д-140           1
- Делитель напряжения ДН-60           1
- Конденсатор ИК-0,05-100 с заземлителем КЗ-60           1
Измеритель тока высокопотенциальный ИТВЦ-20           1
Блок трёх барабанов с проводами защитного, рабочего заземления и сетевым кабелем (длина по 30 м)           1
Переходник сетевой 2-хп роводный с зажимами «крокодил» и «струбцина» (длина 1 м)           1
Провод высоковольтный силиконовый FZLSi 1 мм для испытания переменным высоким напряжением (длина 30 м в бухте)           1
Кабель высоковольтный ПВВЭ-60-3,5 с разъёмом для подключения к ИТВЦ-20 и испытания объектов высоким постоянным напряжением до 60 кВ (длина 30 м в бухте)           1
Кабель ПВС-4х2,5 для соединения БНИ с объектом испытаний (длина 30 м в бухте)           1
Изолятор проходной           1
                            Комплект ограждений и стоек для вывешивания высоковольтного провода:
- штырь изоляционный           7
- основание-крестовина           7
- шнур ограждения           1
                                                                              Документация
Руководство по эксплуатации ЭТЛ-35           1
Паспорт на ЭТЛ-35           1
Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20           1
Техническое описание и инструкция по эксплуатации лабораторных стабилизированных выпрямителей ТЭС-41, ТЭС-42           1
Метрологическая аттестация ГП "Харьковстандартметрология" Опционально
Разрешение Департамента НИИ «Автотранс» на переоборудование автомобиля в ЭТЛ (в случае предоставления автомобиля Заказчиком)           1
Сертификат происхождения товара СТ-1 (при экспортной поставке)           1
Сертификат качества производителя           1
Паспорт на измеритель постоянного тока высокопотенциальный ИТВЦ-20           1
