ЛВМ МЭ-Аудит
Описание:
Передвижная лаборатория высоковольтная метрологическая предназначена для поверки, калибровки:
- в лаборатории и на месте эксплуатации ИТН классов напряжения от 6 кВ до 330 кВ и ИТТ до 5 кА или до 30 кА по ГОСТ 8.216 и ГОСТ 8.217;
- электросчетчиков, щитовых приборов.

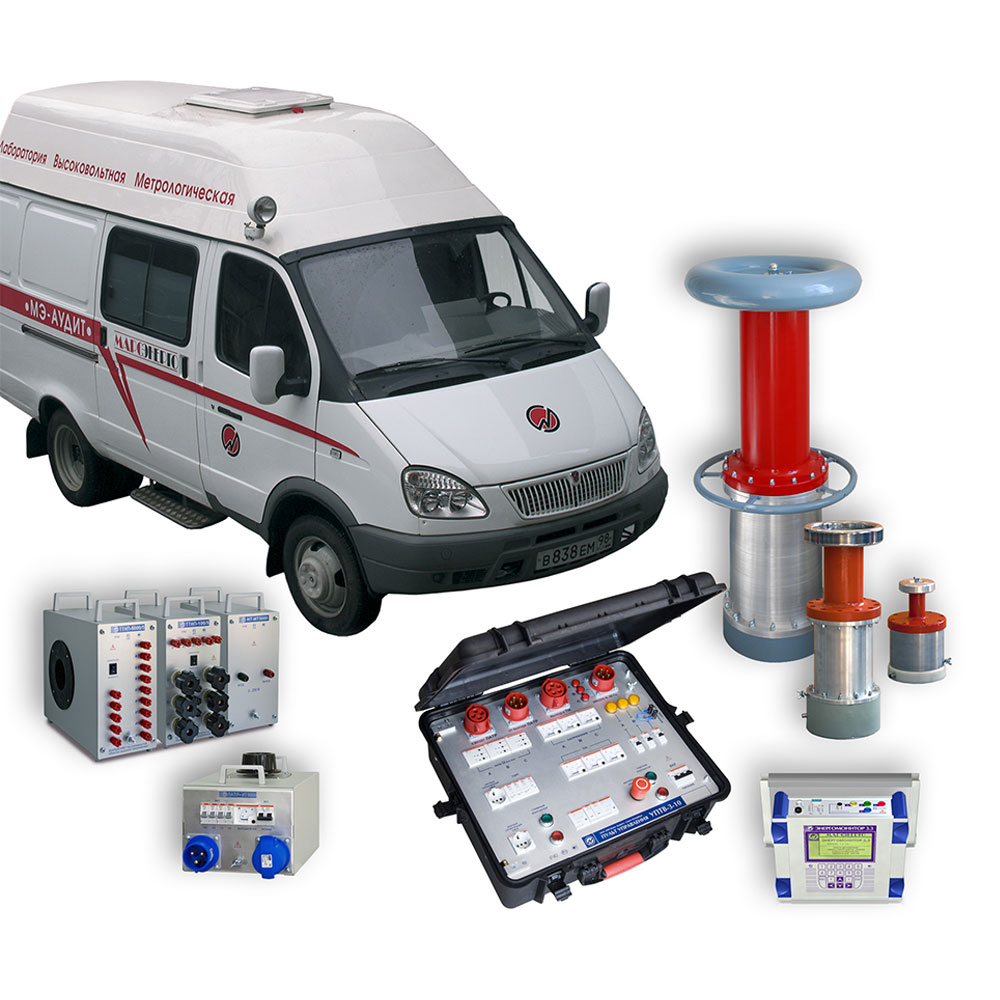

Состав
- Автомобиль (марка - по заказу)
- Комплект для поверки трансформаторов тока 5 (30) кА
- Комплект для поверки трансформаторов напряжения
- УППУ-МЭ
Метрологическая лаборатория и ее задачи
Метрологическая лаборатория предназначена для решения таких задач, как поверка и калибровка средств измерения с целью приведения их в полное соответствие со стандартами и нормативами ГСИ и Ростехрегулирования, а также с Федеральным законом N 102-ФЗ.
Для того, чтобы обеспечить оперативное и качественное решение этих задач создана передвижная высоковольтная лаборатория, в комплектацию которой входит автомобиль. Также лаборатория обеспечивается эталонной базой и необходимыми для проведения поверочных работ вспомогательными средствами и актуальной нормативной документацией.
Метрологическая передвижная лаборатория в составе службы метрологического контроля предназначена для проведения испытаний приборов и прочих средств технологического контроля, их калибровки, периодической поверки и аттестации, а также для осуществления мелкого ремонта по мере необходимости.
Высоковольтная лаборатория метрологическая ЛВМ МЭ-Аудит.
Высоковольтная лаборатория метрологическая ЛВМ МЭ-Аудит предназначена для поверки и калибровки:
- в лаборатории и на месте эксплуатации ИТН классов напряжения от 6 кВ до 330 кВ и ИТТ до 5 кА или до 30 кА по ГОСТ 8.216 и ГОСТ 8.217;
- электросчетчиков, щитовых приборов.
Номинальные токи:
ТТИП-100/5(1): 5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100 А;
ТТИП-5000/5(1): 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 3000;
4000; 5000 А.
Стандартные номинальные напряжения, кВ: 6/√3; 6; 10/√3; 15; 35/√3; 35; 110/√3; 220/√3; 330/√3 (возможны другие нестандартные ном. напряжения).
Конструкция
Оборудование ЛВМ выполнено в виде отдельных блоков на рамах и в защитных пластиковых боксах.
Особенности конструкции блоков ЛВМ:
- специальные крепления в грузовом отсеке ЛВМ;
- малая масса и габариты для доставки к месту проведения работ (для этого достаточно 2-х человек).
Комплектующие и дополнительные приспособления:
Спецавтомобили
ОПИСАНИЕ:

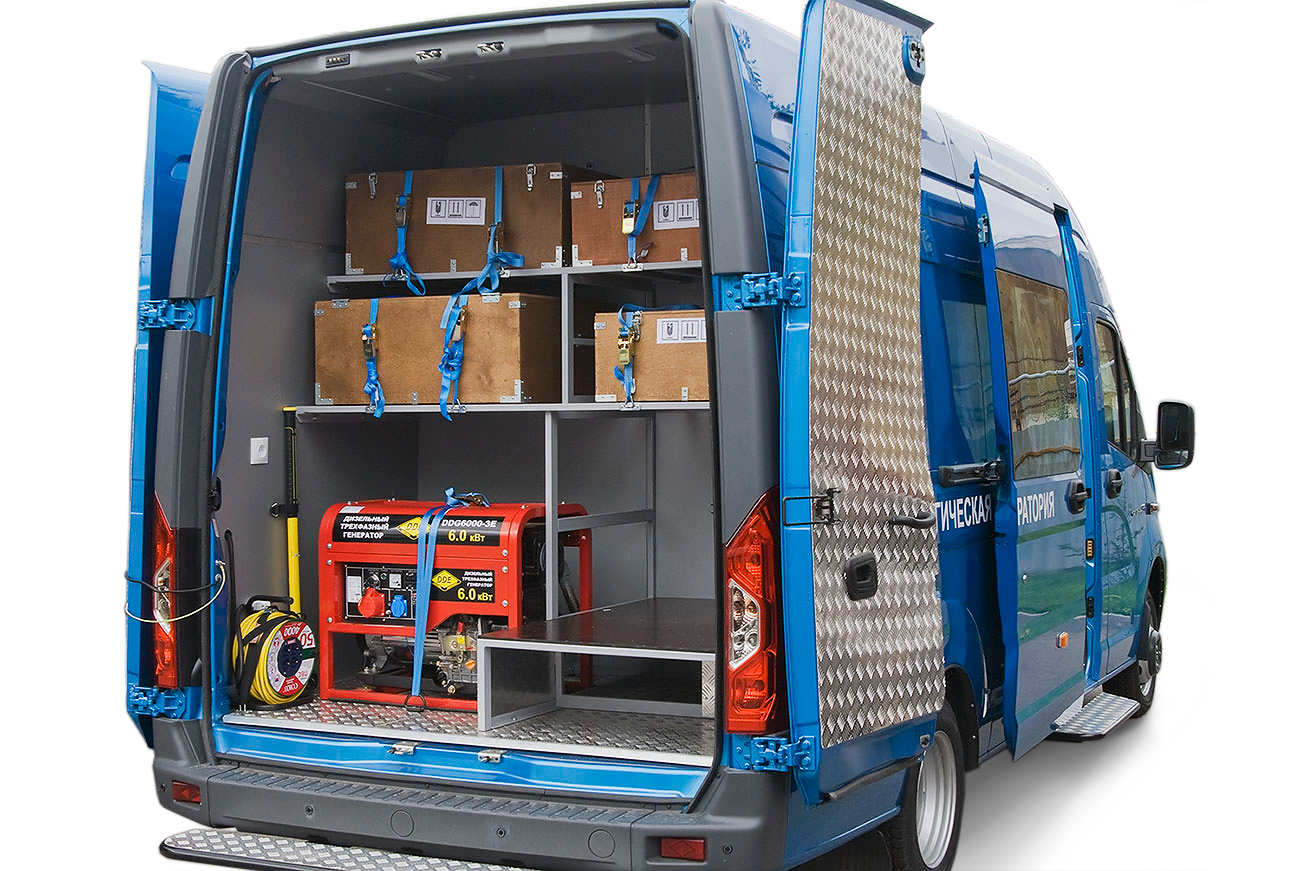

ЛВМ «МЭ-Аудит» по заказу размещается в спецавтомобиле, имеющем грузовой отсек и отсек для персонала.
Грузовой отсек оснащается:
- местами для крепления оборудования ЛВМ (в трансортной таре);
- дополнительными устройствами для заземления, погрузки и перевозки;
- мотогенератором и т.д.
- рабочий стол и кресло (или скамью),
- ПК с принтером,
- кондиционирование,
- освещение,
- преобразователь питания и т.д.
Отсек персонала может иметь:
- Скачать: Руководство по экплуатации
