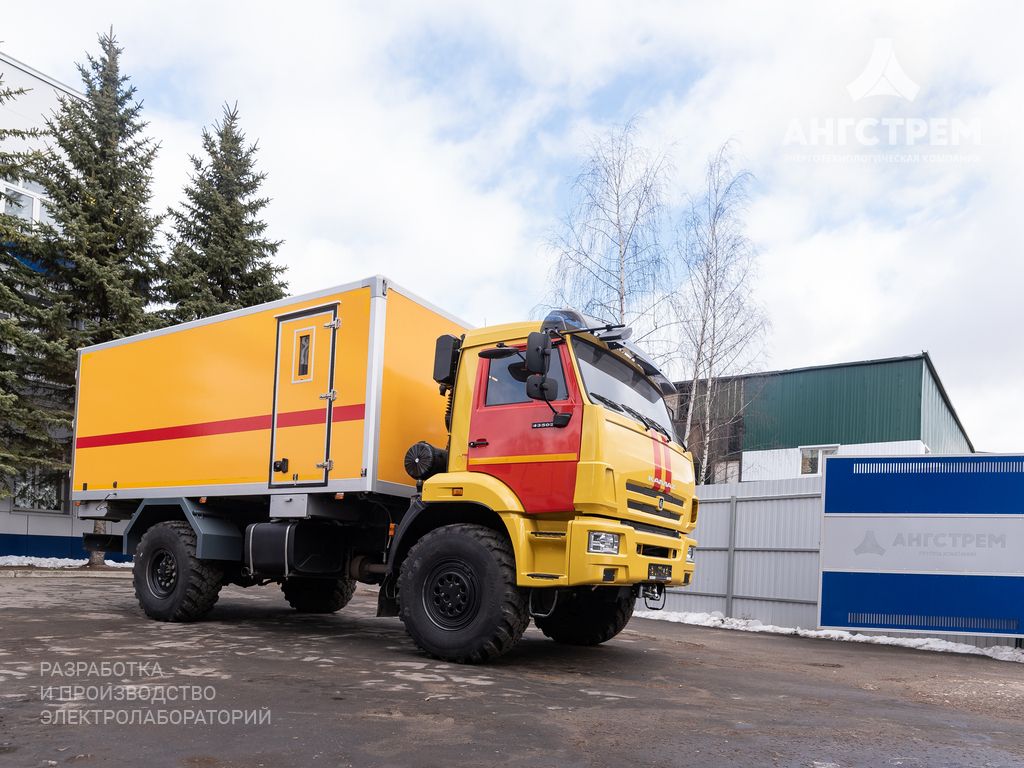

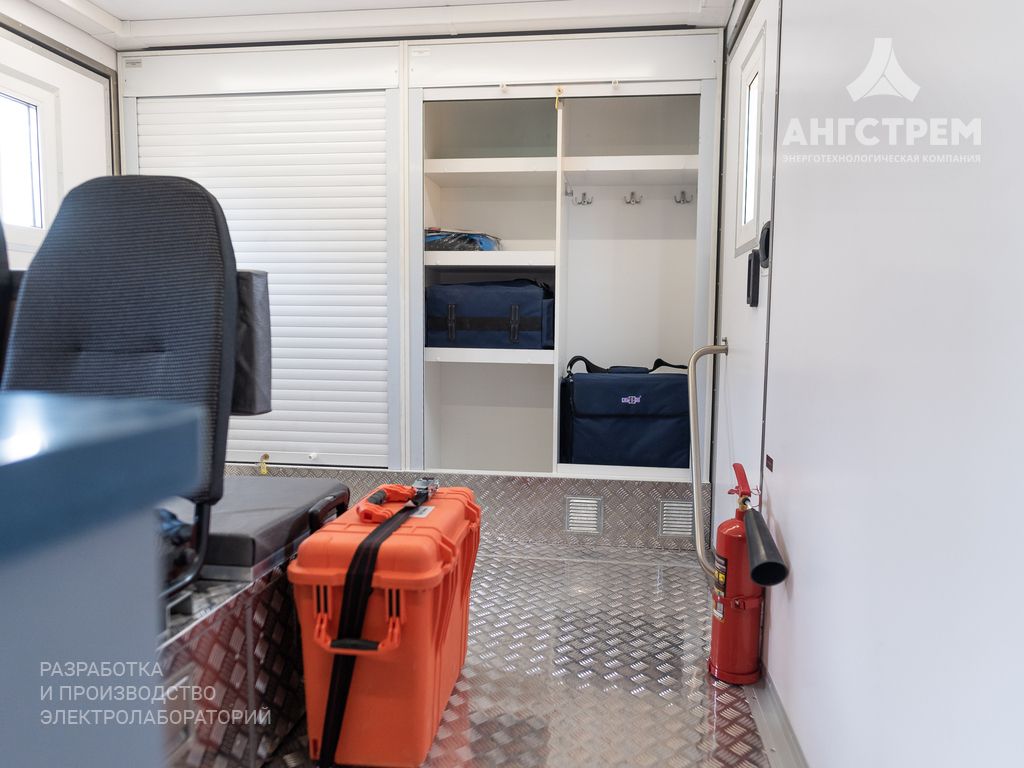

Универсальная электротехническая лаборатория «АНГСТРЕМ-3»

Под заказ
Производитель: Ангстрем
Цена по запросу

Назначение

  • Испытания подземных кабельных линий с любым типом изоляции.
  • Определение расстояния до мест повреждений силовых кабелей наиболее современными и эффективными методами:
    • методом отраженных импульсов,
    • методом импульсно-дуговым,
    • методом волны напряжения,
    • методом волны тока.
  • Высокоточное определение мест повреждений подземных кабелей топологическими методами:
    • индукционным,
    • акустическим,
    • акустико-электромагнитным,
    • потенциальным.
  • Обследование местности и поиск трассы коммуникаций и кабельных линий, в том числе находящихся под напряжением частотой 50 Гц.
  • Определение глубины залегания подземных коммуникаций.
  • Выбор определенного 1-фазного или 3-фазного кабеля из пучка.
  • Прожигание мест повреждения изоляции силовых кабелей.
  • Испытание оборудования подстанций.
  • Измерение параметров высоковольтной изоляции.
  • Измерение параметров силовых трансформаторов на низком напряжении.
  • Диагностика состояния изоляции силовых кабелей методом измерения параметров частичных разрядов на сверхнизкой частоте.
  • Диагностика низковольтной аппаратуры.
  • Проверка релейной защиты.
  • Проверка автоматических выключателей
  • Проверка релейной защиты.

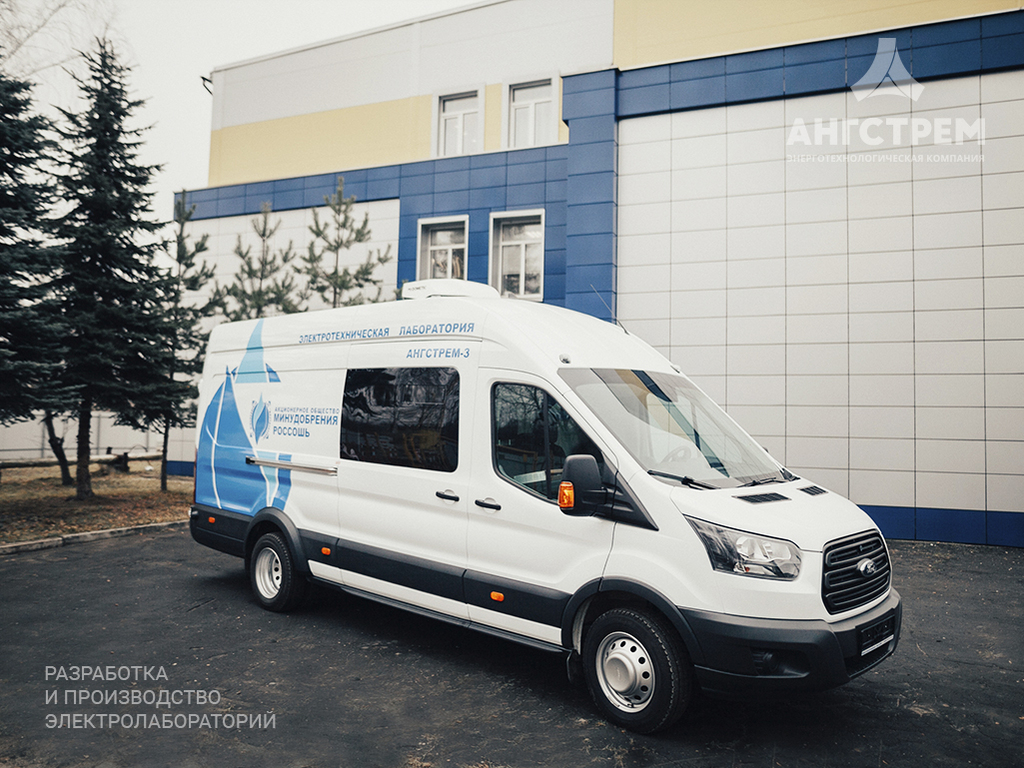

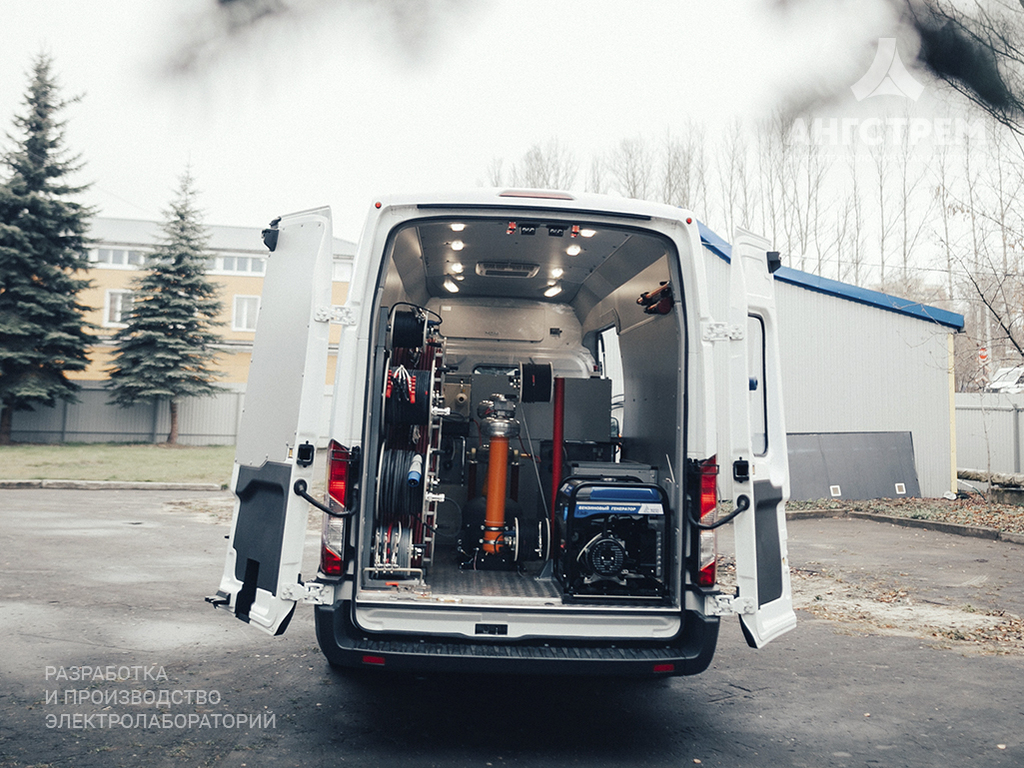

  • Транспортная база

    Базовое шасси. Общая комплектация По выбору заказчика/

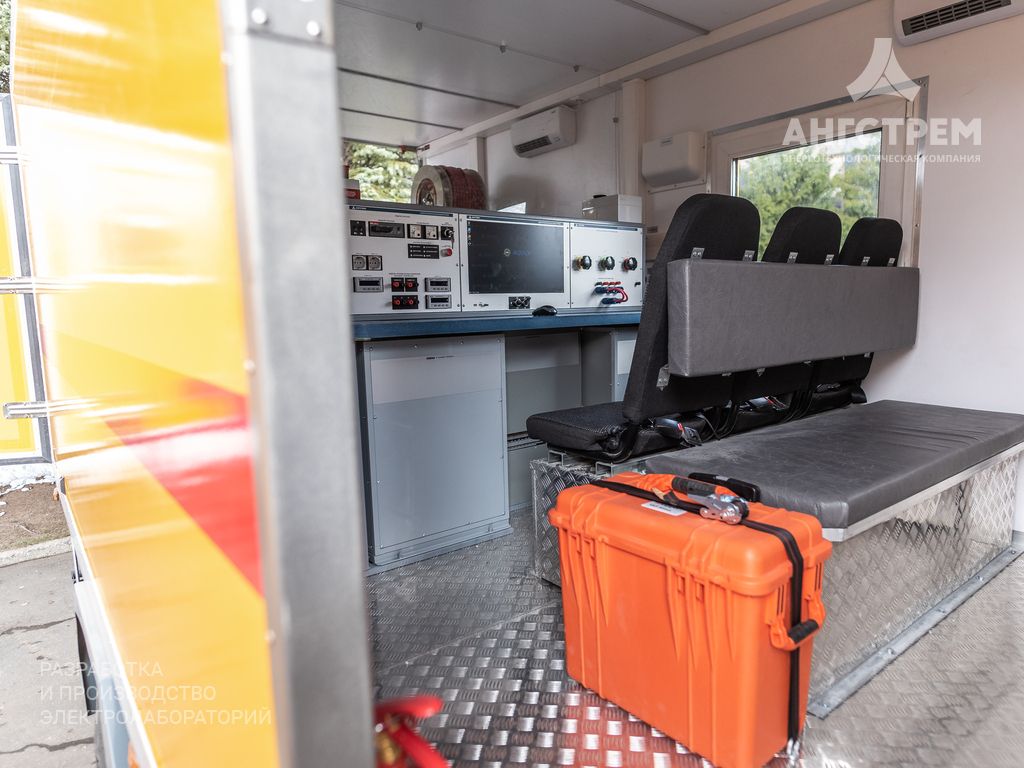

    Система управления универсальной электролабораторией «АНГСТРЕМ-3»

    Назначение Централизованный контроль над процессами испытаний и измерений, поиском мест повреждений.
    Типы систем управления
    1. Автоматизированная (компьютеризированная) система управления.
      Оперативная информация отражается на мониторе пульта управления. Управление процессами осуществляется с помощью специализированного программного обеспечения.
    2. Система управления классического типа.
      Оснащена ручными органами управления и цифровым табло, на котором отображаются результаты измерений и испытаний в цифро-аналоговом виде.

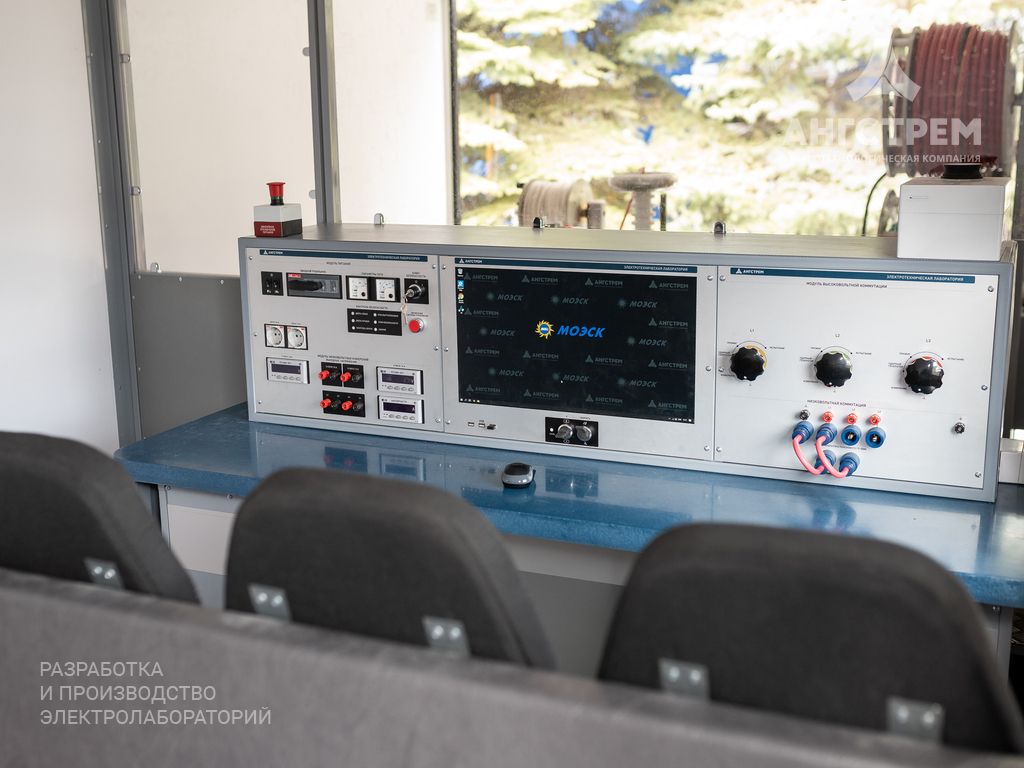

    Конструкция Модульная, состоит из трех стоек шириной 19” и высотой над уровнем столешницы не более 400 мм. Стойки встроены в единый ударопрочный каркас, имеющий высокую стойкость к транспортным нагрузкам. Наличие вместительной столешницы шириной 1700 мм и глубиной не менее 300 мм позволяет удобно размещать приборы и производить записи. Предусмотрена ниша для ног оператора под столешницей по центру стойки.

    Основные модули универсальной электролаборатории «АНГСТРЕМ-3»

    Название Описание

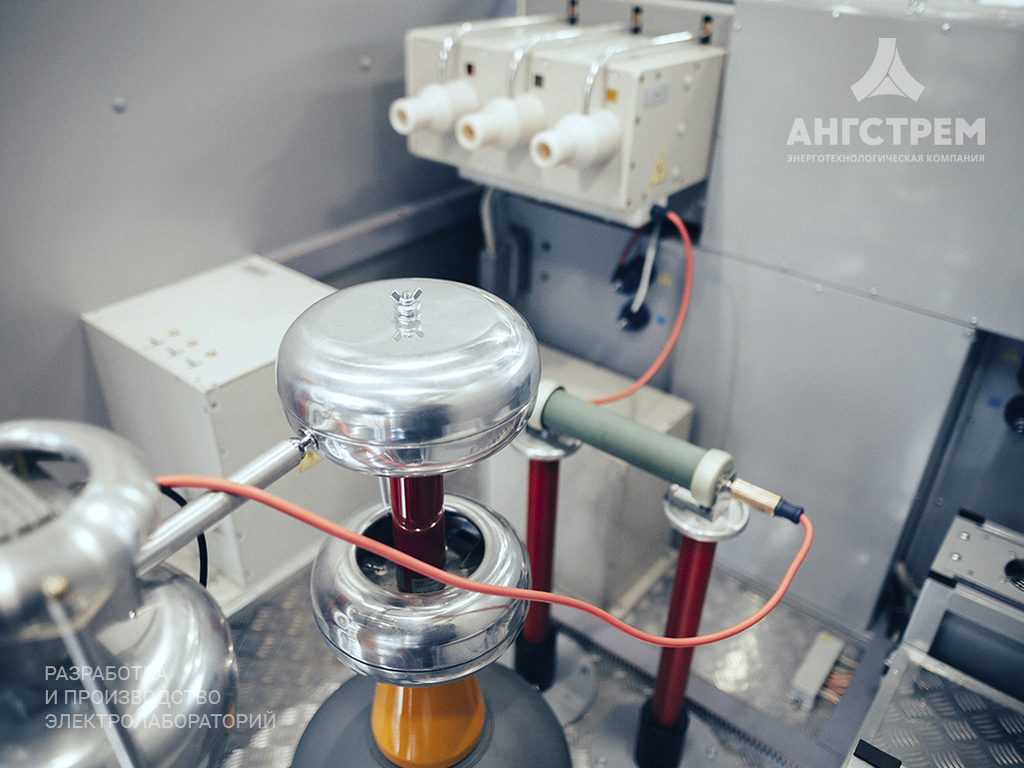

    Модуль высоковольтной коммутации Предназначен для безопасного дистанционного переключение высоковольтных выводов основного оборудования и измерительных приборов на высоковольтные экранированные кабели.
    Тип подключения к кабельной линии: 1-фазный или 3-фазный.
    Модуль безопасности питания Развязка элементов системы управления от питающей сети и стабилизации напряжения питания.
    Модуль регулятора напряжения Плавное регулирование выходных напряжений силовых модулей электролаборатории.
    Модуль низковольтных измерений Проведение низковольтных измерений на переменном и постоянном напряжении (коэффициента трансформации трансформаторов, сопротивления обмоток трансформаторов и др.).
    Модуль измерения тангенса угла потерь Контроль параметров изоляции высоковольтного оборудования.
    Испытательно-прожигающий комплекс
    Система измерения высокого напряжения СВИ-100/140
    Источник испытательного напряжения
    Автоматический ограничитель тока
    Автоматический разрядный комплекс
    Испытания выпрямленным напряжением и переменным напряжением промышленной частоты.
    Дополнительные функции:
    • прожигание поврежденной изоляции силовых кабелей на высоком напряжении,
    • формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения.
    Модуль связи
    • Автоматическое ограничение токов, возникающих при пробое объекта.
    • Формирование сигнала при поиске мест повреждения силовых кабелей методом волны напряжения.
    • Создание возможности совместной работы источника испытательного напряжения и основной прожигающей установки.
    Измерительный комплекс
    Кабельная рефлектометрическая система КР-90
    Адаптеры
    • Определение расстояния до неоднородностей волнового сопротивления в кабельных линиях.
    • Измерение длины кабельной линии при известном коэффициенте укорочения.
    • Измерение коэффициента укорочения кабельной линии при известной длине.
    • Измерение расстояния до горящей дуги в режиме импульсно-дугового метода (ARC).
    • Измерение расстояния до места пробоя методом колебательного разряда по напряжению (DECAY).
    • Измерение расстояния до повреждения методом колебательного разряда по току (ICE).
    Тип подключения к кабельной линии: 3-фазное
    Модуль прожигания
    Высокомощный необслуживаемый прожигающий комплекс ВПК-6000
    Прожиг изоляции силовых кабелей с целью снижения переходного сопротивления в месте повреждения до величины, позволяющей применять индукционный или акустический методы поиска мест повреждений.
    Количество ступеней:
    • 4 ступени прожигания выпрямленным напряжением,
    • 3 ступени дожигания на переменном токе.
    Безразрывное переключение ступеней выходного напряжения без выключения модуля, в том числе при полной мощности.
    Принцип работы установки исключает лавинообразное неуправляемое образование «металлического мостика».
    Модуль акустический

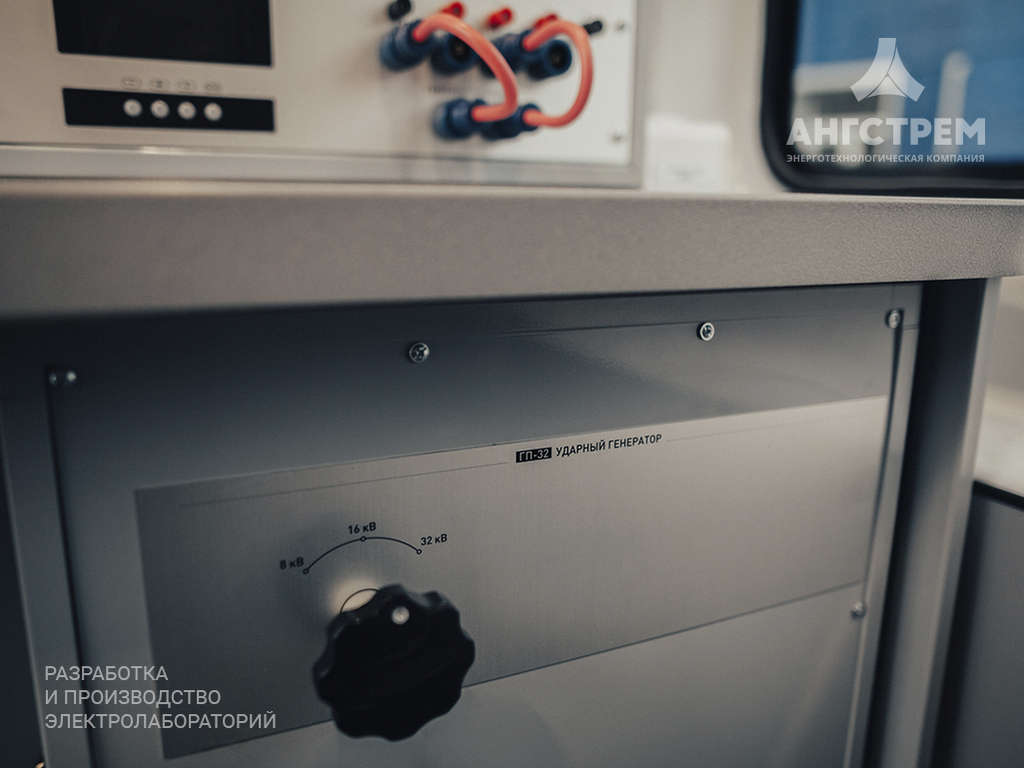

    Генератор поисковый ГП-36
    Подача на объекты мощных высоковольтных импульсов напряжения при поиске мест повреждений подземных электрических кабелей акустическим и импульсно-дуговым методом.
    Диапазоны выходного напряжения: 9, 18, 36 кВ.
    Оборудование для трассировки и поиска мест повреждений кабельных линий
    Комплект поисковый КП-500К
    Определение мест повреждений, глубины залегания подземных кабелей, обследования местности, поиска трассы коммуникаций, выбора кабеля из пучка.

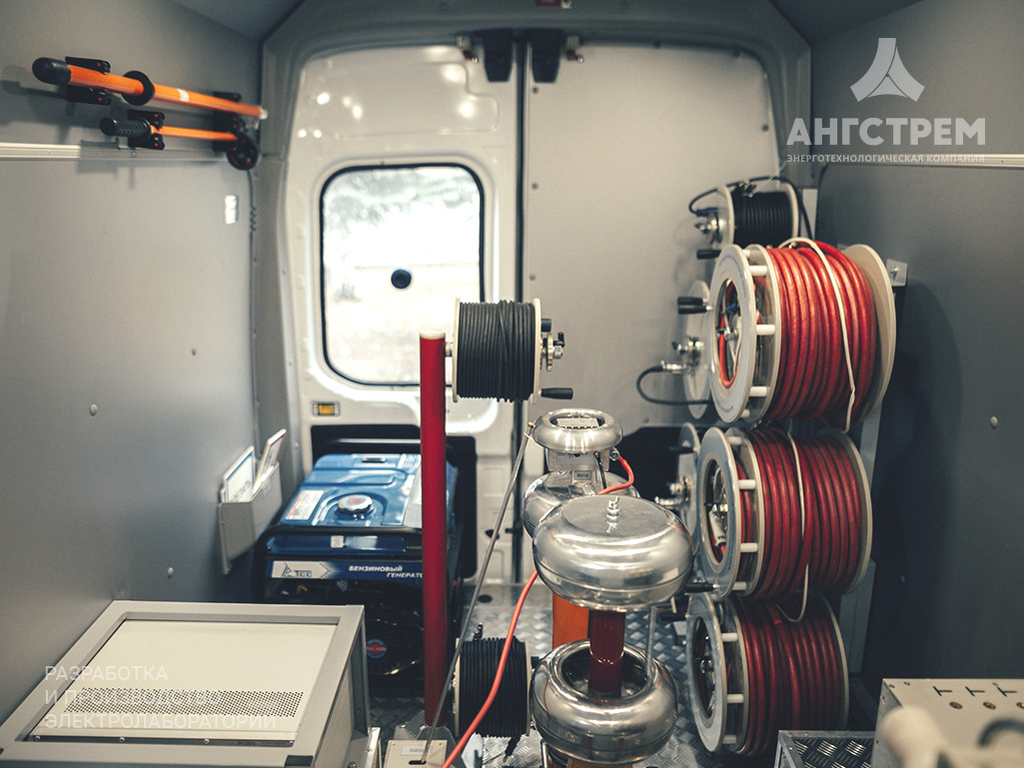

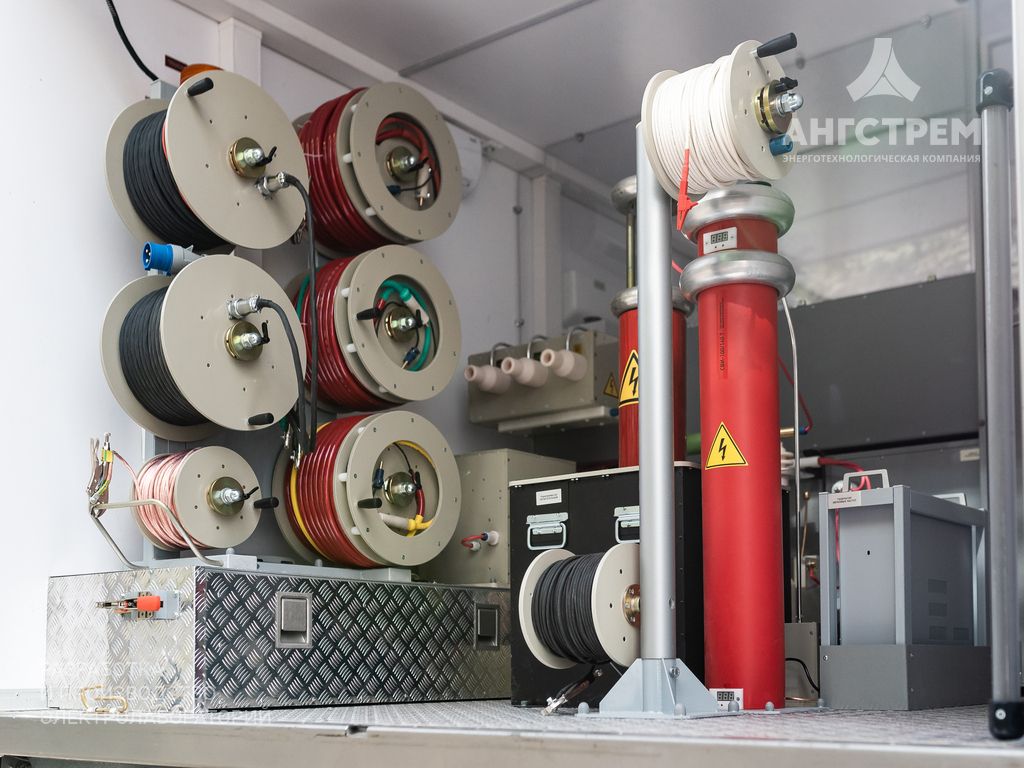

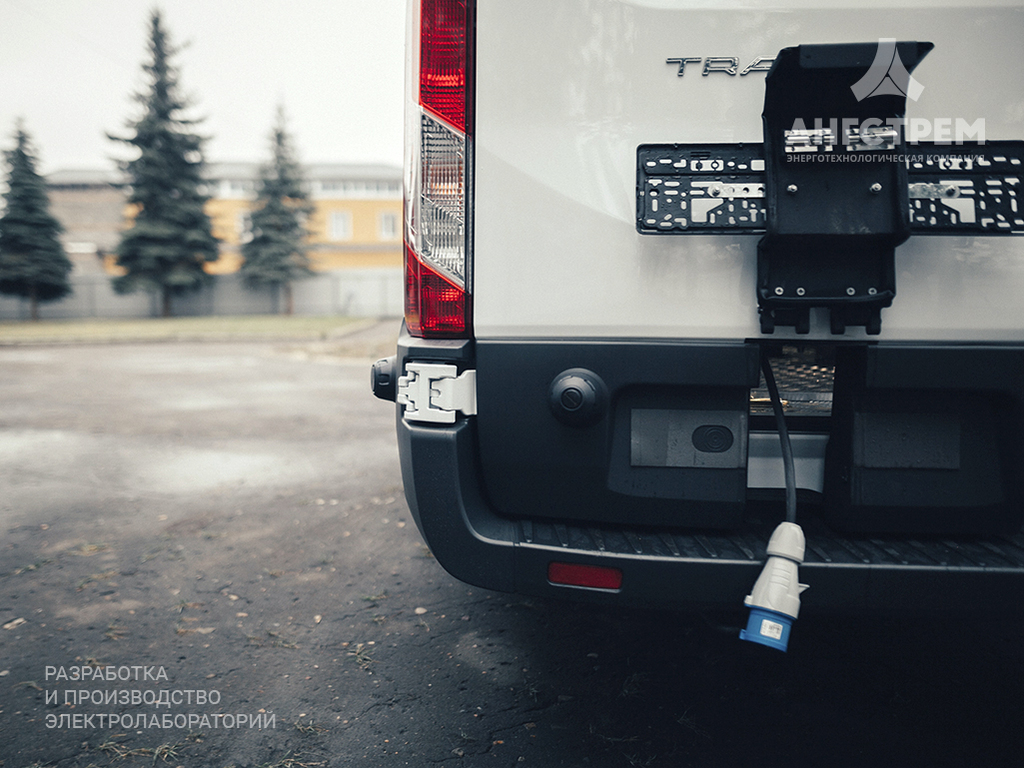

    Система кабельных барабанов и соединительных кабелей Оперативное подключение передвижных электротехнических лабораторий к объектам испытаний, питающей сети и системе защитного заземления.
    Конструкция:
    Плоская конструкция с односторонним доступом обеспечивает свободный проход в высоковольтном отсеке.
    Безопасность:
    Все барабаны имеют быстродействующие запоры для защиты от прокручивания во время движения транспортного средства.
    Количество барабанов: 4 или 6.
    Модуль контроля заземления Контроль качества цепей заземления и величины потенциала на кузове электролаборатории.
    Модуль автономного электропитания Обеспечение полноценной работы всех (основных) модулей электролаборатории на полной мощности в автономном режиме.
    Виды:
    Дизельный генератор / Бензогенератор
    Система обеспечения электробезопасности Обеспечение электробезопасности персонала электролаборатории.
    Состав:
    Модуль контроля безопасности
    Датчики положения дверей
    Звуковая сигнализация
    Световая сигнализация
    Кнопка аварийного выключения
    Входной расцепитель с видимым разрывом контактов
    Комплект автоматических замыкателей
    Защитный изолирующий трансформатор

    Дополнительная комплектация

    Высоковольтная СНЧ-установка
    • Испытание кабелей с изоляцией из сшитого полиэтилена СНЧ-напряжением.
    • Испытание силовых высоковольтных кабелей постоянным напряжением.
    • Измерение тангенса угла диэлектрических потерь.
    Класс напряжения кабелей: до 200 кВ (включительно).
    Система измерения частичных разрядов Измерение характеристик частичных разрядов в изоляции высоковольтного оборудования, измерения высокого напряжения специальной формы инфранизкой частоты, измерение тангенса угла диэлектрических потерь (модификация с индексом TD).
    Измеритель параметров силовых трансформаторов Выполнение электромагнитных испытаний транформаторов. Функции:
    • измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов,
    • измерение тока и потерь короткого замыкания,
    • измерение коэффициента трансформации,
    • определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов,
    • измерение сопротивления обмоток трансформаторов постоянному току.
    Измеритель параметров электроизоляции
    Мегаометр
    Измерение сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок.
    Дополнительные приборы, оборудование, инструменты, средства индивидуальной защиты и другое По выбору заказчика/
