Производитель: ООО «ПЛАНАР»

Гарантия: 12 мес.

Цена по запросу

Оставить заявку

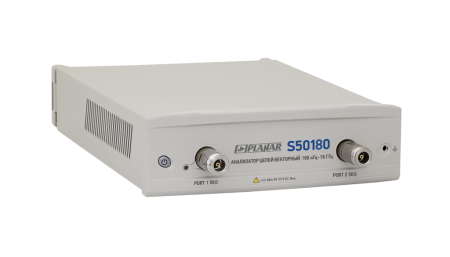

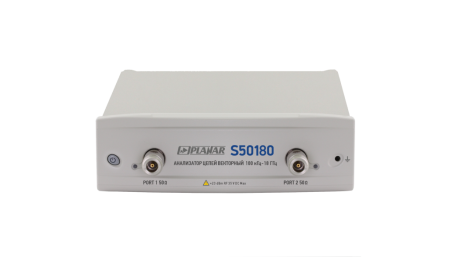

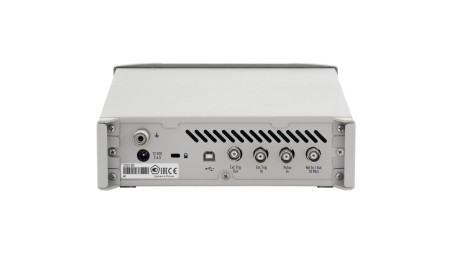

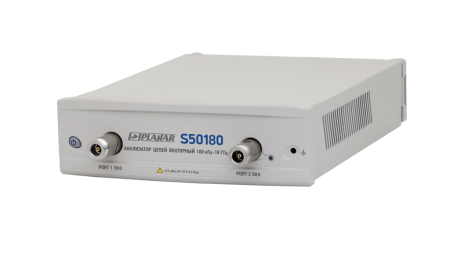

Анализатор S50180 двухпортовый двунаправленный прибор поставляющийся с соединителями портов - тип N, розетка, по ГОСТ РВ 51914-2002.

S50180 является продолжением компактной серии приборов и предназначены для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Векторный анализатор цепей S50180 имеет возможность проведения измерений в импульсном режиме. Программная опция "Импульсные измерения" (PLS) приобретается отдельно. Прибор содержит встроенный импульсный модулятор, синхронизатор и набор логических генераторов, обеспечивающих различные режимы измерения импульсов.

Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Применение
Если вы хотите проконсультироваться с нашими инженерами по поводу применения данной модели анализатора цепей в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Векторный анализатор цепей S50180 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Диапазон рабочих частот	от 100кГц до 18 ГГц
Динамический диапазон, не менее, дБ	140
Выходная мощность, дБм	от 100 кГц до 16 ГГц от -45 до + 10 свыше 16 ГГц до 18 ГГц от - 45 до + 6
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	30
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S11, S21, S12, S22
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	370×210×75
Вес, кг	3,9

Наименование	Количество, шт.
Анализатор цепей векторный	1
Кабель USB	1
Блок питания	1
USB flash накопитель с программным обеспечением, руководством по эксплуатации и методикой поверки	1
Формуляр	1
