Производитель: ООО «ПЛАНАР»

Гарантия: 12 мес.

Цена по запросу

Оставить заявку

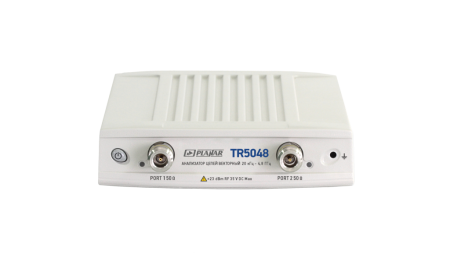

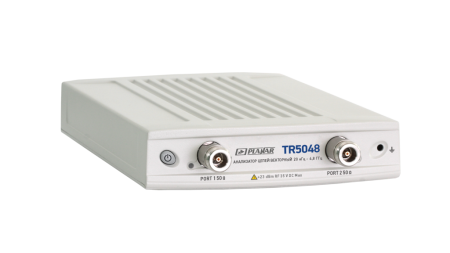

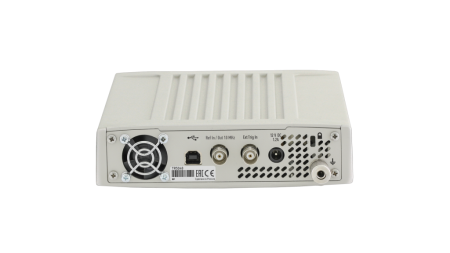

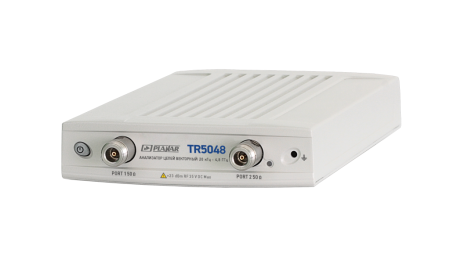

Векторные анализаторы цепей TR5048 предназначены для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Векторные анализаторы цепей TR5048 являются двухпортовыми однонаправленными приборами.
TR5048 поставляются с соединителями портов тип N по ГОСТ РВ 51914-2002. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.

Наличие удалённого управления позволяет использовать анализаторы в составе измерительных комплексов.

Анализаторы предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Применение:
Если вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей векторного TR5048 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение:
TR5048 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Диапазон рабочих частот	20кГц…4,8ГГц
Динамический диапазон, не менее, дБ	123
Выходная мощность, дБм	-50…+5
Время измерения на одной частоте, мкс	200
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S11, S21
Питание	внешний блок питания 12В,1,25 А
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	267х160х44
Вес, кг	1,3

Наименование	Обозначение	Кол-во, шт
Блок измерительный	IВ5048.1	1
Блок питания 12 В, 1,25 А	-	1
Кабель USB 2.0 AM-BM 1,8м	-	1
Флеш–диск содержащий: ● программное обеспечение ● руководство по эксплуатации	ПО 6687–111–21477812–2013 РЭ 6687–111–21477812–2013	1 1
Формуляр	ФО 6687–111–21477812–2013	1

Примечание.
1) Программное обеспечение и документация поставляются на USB flash накопителе.
2) Руководство по эксплуатации содержит две части.
3) Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
