Производитель: ООО «ПЛАНАР»

Гарантия: 12 мес.

Цена по запросу

Оставить заявку

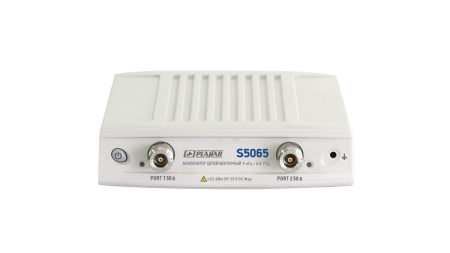

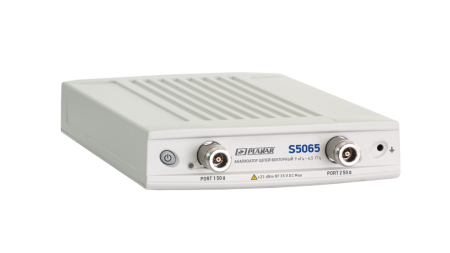

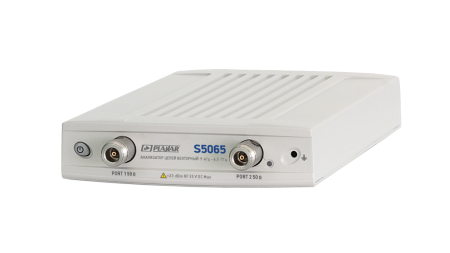

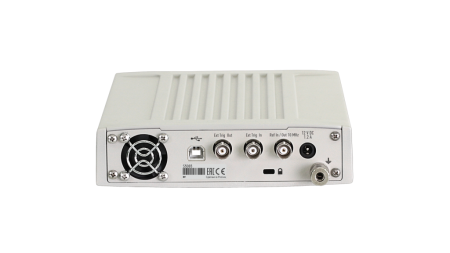

Анализатор цепей векторный S5065 - это двухпортовый двунаправленный прибор, поставляющийся с соединителями портов - тип N по ГОСТ РВ 51914-2002.

Прибор отличается компактной конструкцией и предназначен для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Анализатор цепей S5065 предназначен для работы с внешним компьютером, не входящим в комплект поставки.

Применение
Если вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей векторного S5065, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Анализатор цепей векторный S5065 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Диапазон рабочих частот	от 9 кГц до 6,5 ГГц
Динамический диапазон, не менее, дБ	135
Выходная мощность, дБм	-50…+5
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	70
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S₁₁, S₂₁, S₁₂, S₂₂
Напряжение питания от сети переменного тока частотой 50 Гц, В: Напряжение питания постоянного тока,В	от 110 до 240 от 9 до 15
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	297×160×44
Вес, кг	1,7

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Блок питания	1
USB flash накопитель с программным обеспечением, руководством по эксплуатации	1
Формуляр	1

Примечания:

1) Программное обеспечение и документация поставляются на USB flash накопителе.
2) Руководство по эксплуатации содержит две части.
3) Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
