Производитель: ООО «ПЛАНАР»

Гарантия: 12 мес.

Цена по запросу

Оставить заявку

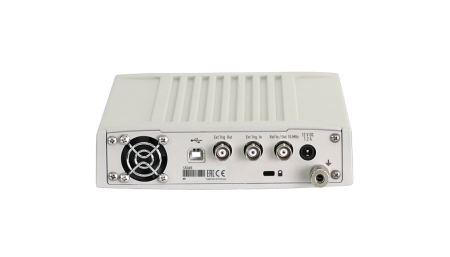

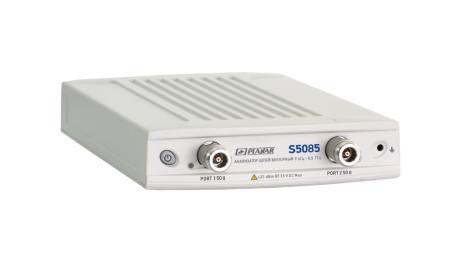

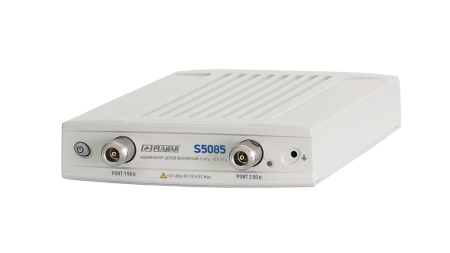

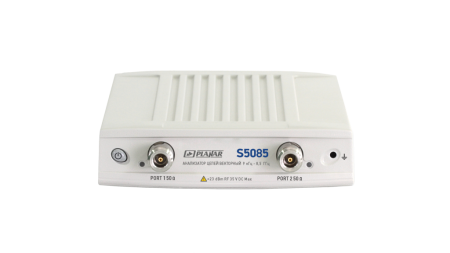

Анализатор цепей векторный S5085 - это двухпортовый двунаправленный прибор, поставляющийся с соединителями портов - тип N, 50Ω, розетка по ГОСТ РВ 51914-2002.
Прибор отличается компактной конструкцией и предназначен для проверки, настройки и разработки устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Анализатор цепей S5085 предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Применение
Если вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей векторного S5085 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Векторный анализатор цепей S5085 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Диапазон рабочих частот	от 9 кГц до 8,5 ГГц
Динамический диапазон, не менее, дБ	135
Выходная мощность, дБм	от 9 кГц до 8 ГГц: от - 55 до +5, свыше 8 ГГц до 8,5 ГГц: от -55 до +3
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	70
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S11, S21, S12, S22
Питание	от 110 до 240 В
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	297×160×44
Вес, кг	1,7

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Блок питания	1
USB flash накопитель с программным обеспечением, руководством по эксплуатации	1
Формуляр	1
