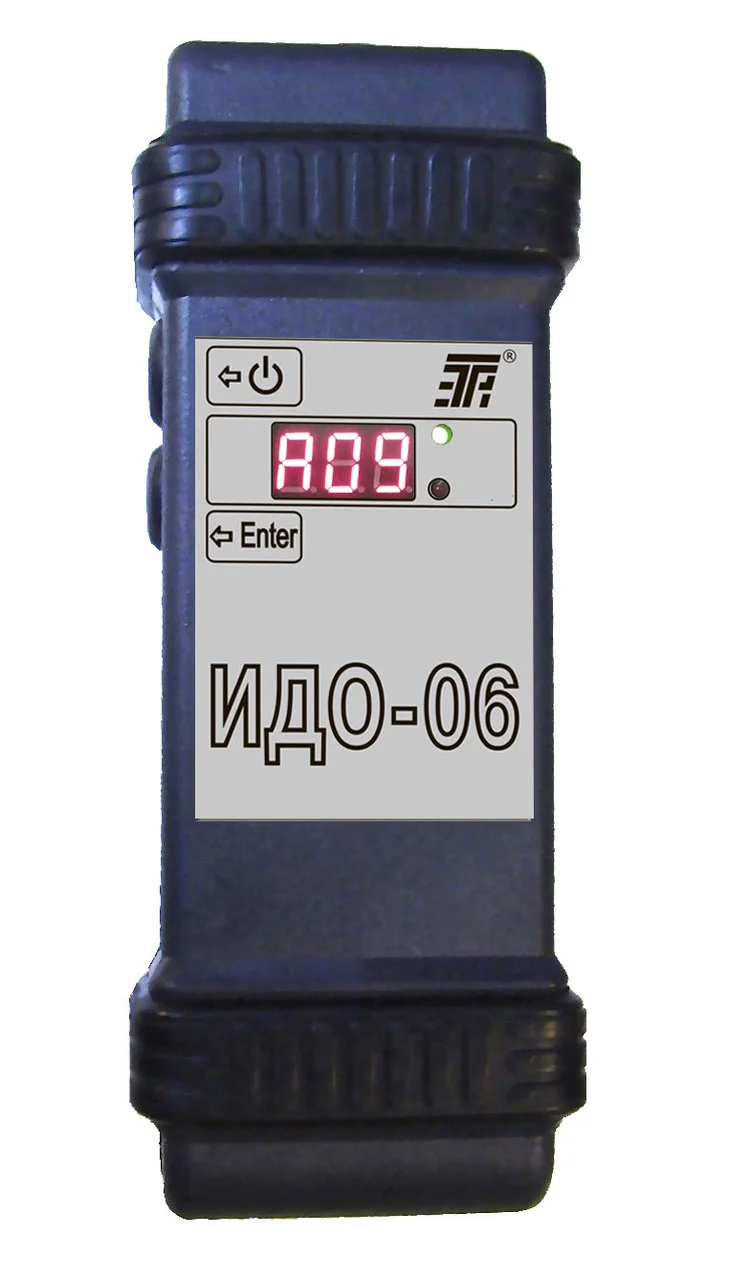

ИДО-06 — индикатор дефектов обмоток электрических машин

ИДО-06 — индикатор дефектов обмоток электрических машин
Цена по запросу
Гарантия
24 мес.
Производитель
ТЭТРА LTD
  • Описание
  • Характеристики
  • Комплектация
  • Файлы

Назначение индикатора дефектов обмоток электрических машин ИДО-06:

Индикатор дефектов обмоток электрических машин ИДО-06 предназначен для контроля трехфазных обмоток электрических машин.

ИДО-06 - обеспечивает обнаружение:

    Междувитковых замыканий;
    Обрыва проводников;
    Неправильного соединения схемы обмотки;
    Неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.

ИДО-06 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В - без демонтажа и разборки последней.

Принцип работы индикатора ИДО-06:

    При проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными.
    При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).

Технические характеристики индикатора ИДО-06:

Параметр Значение
Контролируемые параметры при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн)
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)
Контролируемый диапазон Кн, % 0 - 99
Контролируемый диапазон Rи, МОм 0-500
Чувствительность (величина Кн при замыкании одного витка в фазе), % не менее 10
Выходное постоянное напряжение при измерении Rи, В 1000 ±100
Индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная
Питание автономное или от внешнего блока питания
Напряжение питания, В 5 (-1,0+0,6)
Потребляемая мощность, Вт не более 3
Габаритные размеры, мм 205 х 80 х 50
Масса, кг не более 0,5

Комплект поставки ИДО-06

Наименование Количество
1. Индикатор дефектов обмоток электрических машин ИДО-06 1
2. Аккумулятор (размер АА) 4
3. Блок питания БПИД-2 1
4. Кабель соединительный 1
5. Провод соединительный 2
6. Руководство по эксплуатации 1
7. Футляр 1
