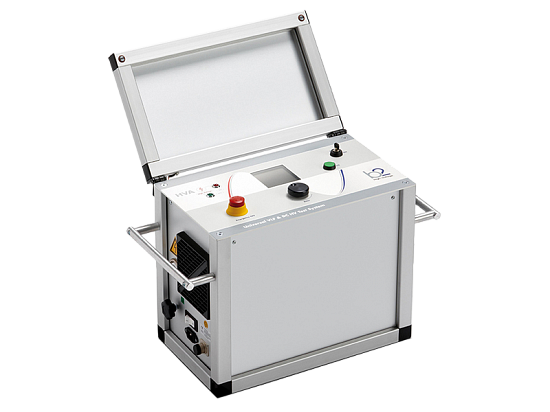

HVA30 - высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 30 кВ

Под заказ
Производитель: b2 electronic GmbH
Гарантия: 12 мес.
Реестр РК: до 31.03.2021г.
Межповерочный интервал: 24 мес.
Цена по запросу

Назначение установки HVA30:

Высоковольтная установка HVA представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции.

Особенности установки HVA30:

Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;
Высоковольтное тестирование СНЧ (0.1 Гц), Постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
Данная установка – все что нужно для диагностики кабеля в одном приборе;
Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
Одноблочная, ударопрочная конструкция прибора;
Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км стандартного высоковольтного кабеля или 10 км кабеля при тестировании одновременно по трем фазам;
Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
Энергонезависимая память;
В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
Защита от короткого замыкания в случае прожига изоляции.

Применение установки HVA30:

Высоковольтная тестирующая установка HVA разработана для проведения тестирования различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.
При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA может использоваться для тестирования как основной изоляции кабеля так и его оболочки.
Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах . Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

Преимущества установки HVA30:

Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка. Установка состоит из одного блока и поэтому сразу готова к безопасной работе - не требует межблочных кабелей соединения блоков и проверки надежности подсоединения, проявления «дребезга» контактов со временем.
Вместе с высоковольтным тестированием переменным напряжением СНЧ, установка позволяет тестировать образец постоянным напряжением, причем как положительной так и отрицательной полярности относительно земли.
Подаваемое тестирующее напряжение, ток, измеряемая емкость, сопротивление и время одновременно отображается на большом цифровом ЖК дисплее, а также сохраняется в памяти.
Тестирование однофазного кабеля, длиной до 50 км и трехфазного, длиной до 15 км.
Возможны два варианта работы установки в режиме прожига по выбору пользователя.
Если во время проведения высоковольтного тестирования детектируется дуга, то в соответствии с установками режима прожига прибор останавливает испытание или продолжает его в режиме контролируемого прожига.

Технические характеристики установки HVA30:

           Параметр                                                                 Значения
Входное напряжение питания 230 В (48 - 62 Гц) (400 VA)
Выходное напряжение Переменное, Синус: 0-34 кВ пиковое, симметричное, 23 кВ действ Переменное, Квадрат: 0-34 кВ
Постоянное ±: 0-30 kВ
Разрешение 100 В на всем диапазоне
Погрешность ± 1% от диапазона
Выходной ток 0 - 15 мA
Разрешение 1 мкА
Погрешность ±1% от диапазона
Частота выходного сигнала 0.02 … 0.1 Гц с шагом 0.01 Гц (предустановка 0.1 Гц) автоматический выбор частоты
Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении) 0.5 мкФ @ 0.1 Гц @ 23kВ действ (Прим 1500 м кабель)*
1.0 мкФ @ 0.05 Гц @ 23kВ действ (Прим 3000 м кабель)*
2.5 мкФ @ 0.02 Гц @ 23kВ действ (Прим 7600 м кабель)*
12.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
* Рассчитано для типичного кабеля с емкостью 330 пФ/м
Измерительный блок Цифровой ЖК дисплей для прямой индикации : Напряжение и Ток (Действующие значения и / или пиковые)Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Память 50 ячеек памяти, энергонезависимая
Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
Высоковольтные кабели Стандартные, длиной 4.5 м с зажимами-крокодил на конце (другие могут быть поставлены по запросу)
Вес 20 кг
Размер 430 x 360 x 250 мм

Комплект поставки HVA30

                                                       Наименование                      Количество
Установка HVA30                              1
Руководство по эксплуатации                              1
Набор тестовых проводов длиной 4,5 м                              1
Программное обеспечение                              1
Кабель RS-232                              1
Кабель заземления                              1

Доплнительная комплектация


                                                       Наименование              Цена
Индикатор наличия внешнего напряжения По запросу

  GH0202, внешний аккумуляторный источник питания для HVA30 с зарядным устройством
     GH0502, высоковольтные провода, (15м с клещами) для HVA30 / HVA30-5
      GH0601, тестирование вакуумных камер выключателей для установок HVA
      GH0602, USB адаптер для подключения USB флеш карты для установок HVA
      PD/TD30, система
      PD30, система
      TD30, измеритель тангенса угла диэлектрических потерь
      VKR0002, кейс для перевозки на колесах HVA30
