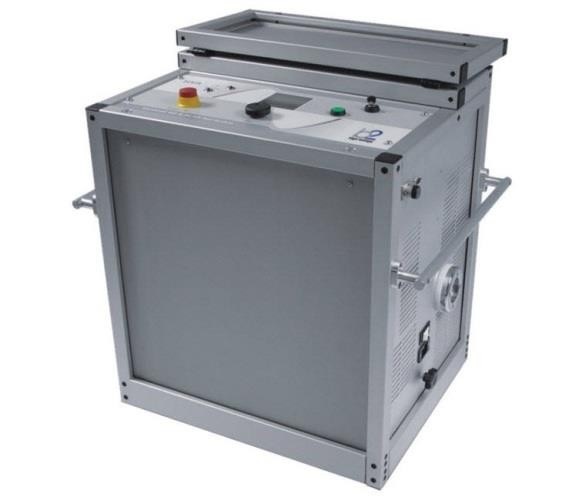

HVA54/80 — высоковольтная испытательная установка

Под заказ
Производитель: b2 electronic GmbH
Гарантия: 12 мес.
Реестр РК: до 31.03.2021г.
Межповерочный интервал: 24 мес.
Цена по запросу

Назначение высоковольтной испытательной установки HVA54/80

    Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
    Формирование и измерение высокого напряжения постоянного тока

Принцип действия высоковольтной испытательной установки HVA54/80

Принцип действия высоковольтной испытательной установки HVA54/80 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

На выходе установки HVA54/80 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

Установка HVA54/80 может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA54/80

    Испытание прочности и разрушающий пробой изоляции кабелей
    Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA54/80

    Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
    В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
    Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления
    Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
    Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA54/80

    Выходная нагрузка: до 10 µF, 0,1 Гц, 38 кВ (действ.)
    0-54 кВ СНЧ AC, частота до 0.1 Гц
    ± 0 - 80 кВ DC (постоянное, обоих полярностей)
    Полностью автоматическое тестирование
    Цифровое измерение тока и напряжения
    Автоматическое измерение сопротивления и емкости
    Функция осциллографа и определение пробоя
    Оптимизация частоты тестирования
    Поставляется в комплекте с программным обеспечением
    Интерфейс RS-232, память хранения результата
    В комплекте набор тестовых проводов длиной 4,5м
    Размеры 650×445×610 мм / Вес 127 кг.
    Абсолютно синусоидальный сигнал на выходе установки, не зависимо от нагрузки

Технические характеристики высоковольтной испытательной установки HVA54/80

                                     Параметр                                 Значение
Диапазон установки/измерений амплитудного значения напряжения переменного тока 0 – 54 кВ
Диапазон установки/измерений среднеквадратического значения напряжения переменного тока 0 – 38 кВ
Диапазон установки/измерений напряжения постоянного тока 0 – 80 кВ
Диапазон установки/измерений амплитуды импульсов прямоугольной формы 0 – 54 кВ
Частота выходного напряжения От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
Пределы допускаемой основной приведенной погрешности измерения напряжения* ± 1 %
Выходной ток 0 - 65 мA
Пределы допускаемой основной приведенной погрешности измерения силы тока* ± 1 %
Входное напряжение питания 210-240 В
Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении) 2 мкФ @ 0.1 Гц @ 38 кВ действ
3.8 мкФ @ 0.1 Гц @ 20 кВ действ
10 мкФ @ 0.01 Гц @ 38 кВ действ
Измерительный блок Цифровой ЖК дисплей для прямой индикации:
Напряжение и ток (действующие значения и / или пиковые)
Емкость
Сопротивление
Время
Напряжение пробоя
Графическое отображение выходного напряжения в реальном времени
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Номинальная частота напряжения сети питания 50/60 Гц
Память 50 ячеек памяти, энергонезависимая
Температура окружающего воздуха от – 5 до + 45 °С
Относительная влажность воздуха до 85 %
Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
Габаритные размеры (длина×ширина×высота) 650×445×610
Масса 127 кг

Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

Комплект поставки HVA54/80

                                                    Наименование                    Количество
Высоковольтная испытательная установка HVA54/80                              1
Кабель высоковольтный                              1
Кабель заземления                              1
Кабель питания                              1
Методика поверки                              1
Руководство по эксплуатации                              1
Сумка                              1

Дополнительная комплектация

                                                      Наименование                       Цена
Flash-накопитель USB                  По запросу
