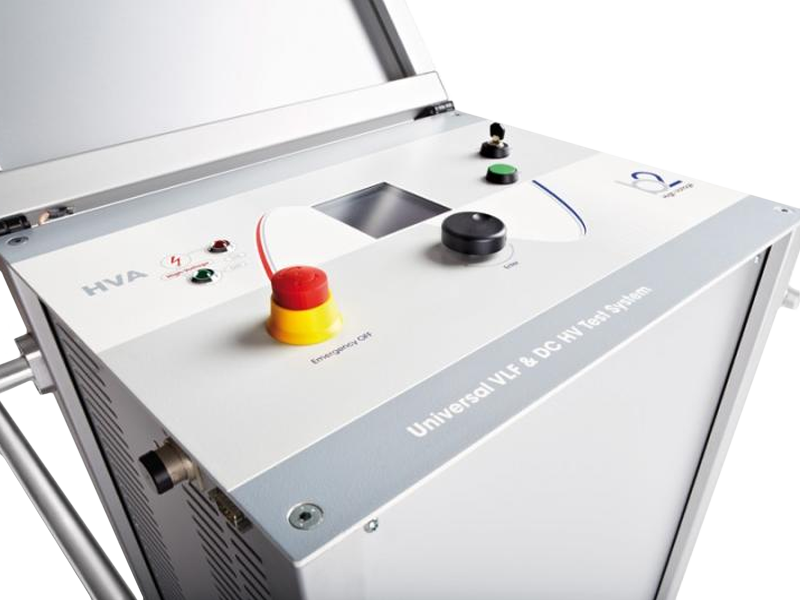

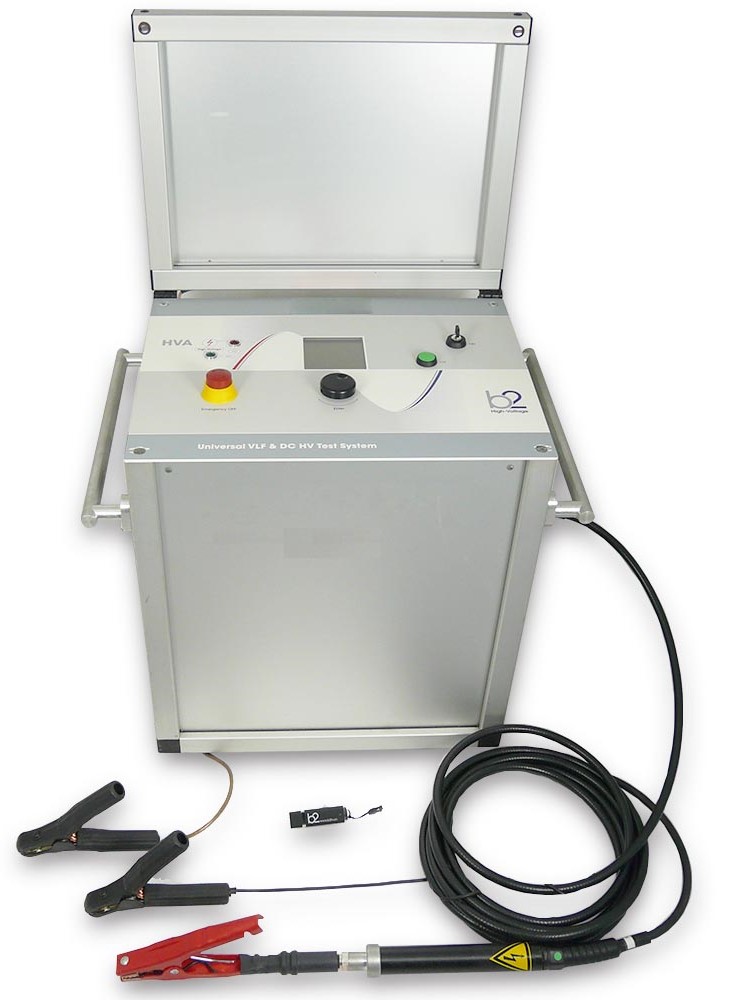

HVA60 - высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 60 кВ
Под заказ
Производитель:
b2 electronic GmbH
Гарантия:
12 мес.
Реестр РК:
до 31.03.2021г.
Межповерочный интервал:
24 мес.
Цена по запросу
Назначение установки HVA60:
Высоковольтная установка HVA представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции.Особенности установки HVA60:
Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;Высоковольтное тестирование СНЧ (0.1 Гц), Постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
Данная установка – все что нужно для диагностики кабеля в одном приборе;
Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
Одноблочная, ударопрочная конструкция прибора;
Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км стандартного высоковольтного кабеля или 10 км кабеля при тестировании одновременно по трем фазам;
Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
Энергонезависимая память;
В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
Защита от короткого замыкания в случае прожига изоляции.
Применение установки HVA60:
Высоковольтная тестирующая установка HVA разработана для проведения тестирования различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.
При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA может использоваться для тестирования как основной изоляции кабеля так и его оболочки.
Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах . Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.
Преимущества установки HVA60:
Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка. Установка состоит из одного блока и поэтому сразу готова к безопасной работе - не требует межблочных кабелей соединения блоков и проверки надежности подсоединения, проявления «дребезга» контактов со временем.
Вместе с высоковольтным тестированием переменным напряжением СНЧ, установка позволяет тестировать образец постоянным напряжением, причем как положительной так и отрицательной полярности относительно земли.
Подаваемое тестирующее напряжение, ток, измеряемая емкость, сопротивление и время одновременно отображается на большом цифровом ЖК дисплее, а также сохраняется в памяти.
Тестирование однофазного кабеля, длиной до 50 км и трехфазного, длиной до 15 км.
Возможны два варианта работы установки в режиме прожига по выбору пользователя.
Если во время проведения высоковольтного тестирования детектируется дуга, то в соответствии с установками режима прожига прибор останавливает испытание или продолжает его в режиме контролируемого прожига.
Технические характеристики установки HVA60:
Параметр | Значения |
Входное напряжение питания | 230 В (48 - 62 Гц) (400 VA) |
Выходное напряжение | Переменное, Синус: 0 - 62 кВ пиковое, симметричное, 44 кВ действ Переменное, квадратичное: 0 - 60 кВ; Постоянное ±: 0 - 60 kВ |
Разрешение | 100 В на всем диапазоне |
Погрешность | ± 1% от диапазона |
Выходной ток | 0 - 50 мA |
Разрешение | 1 мкА |
Погрешность | ±1% от диапазона |
Частота выходного сигнала | 0.02 … 0.1 Гц с шагом 0.01 Гц (предустановка 0.1 Гц) автоматический выбор частоты |
Диапазон сопротивлений | 0.1 MΩ ... 20 ГΩ |
Максимальная выходная нагрузка (при максимальном напряжении) |
1.0 мкФ @ 0.1 Гц @ 44 kВ действ (Прим 3000 м кабель)* 2.0 мкФ @ 0.05 Гц @ 44 kВ действ (Прим 6000 м кабель)* 5.0 мкФ @ 0.02 Гц @ 44 kВ действ (Прим 15500 м кабель)* 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению * Рассчитано для типичного кабеля с емкостью 330 пФ/м |
Измерительный блок | Цифровой ЖК дисплей для прямой индикации : Напряжение и Ток (Действующие значения и / или пиковые)Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени |
Цикл тестирующий | Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ |
Память | 50 ячеек памяти, энергонезависимая |
Компьютерный интерфейс | RS-232 кабель (ПО прилагается), USB флеш карта |
Высоковольтные кабели | Стандартные, длиной 4.5 м с зажимами-крокодил на конце (другие могут быть поставлены по запросу) |
Вес | 57 кг |
Размер | 450 x 340 x 520 мм |

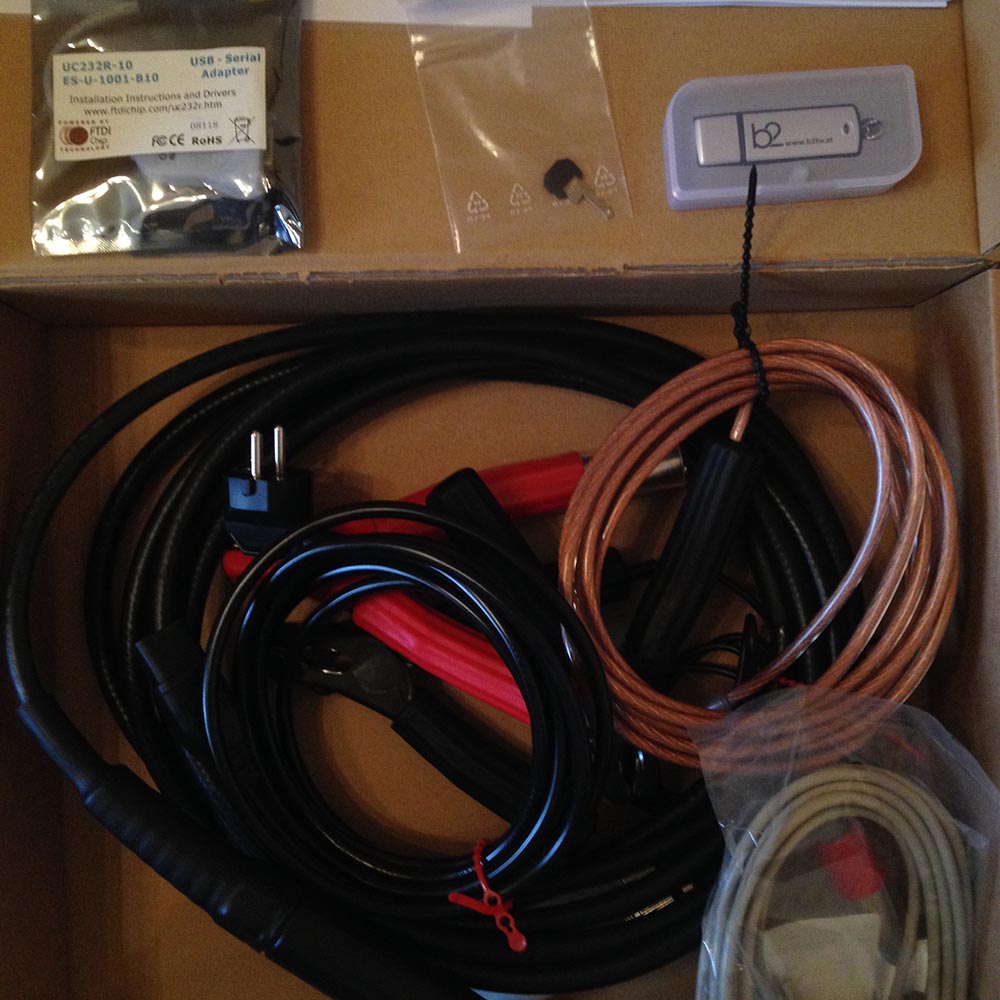

Комплект поставки HVA60
Наименование | Количество |
Установка HVA60 | 1 |
Руководство по эксплуатации | 1 |
Набор тестовых проводов длиной 4,5 м | 1 |
Программное обеспечение | 1 |
Кабель RS-232 | 1 |
Доплнительная комплектация
Наименование | Цена |
TDх0 Tan Delta Модуль для измерения тангенса угла диэлектрических потерь | По запросу |
Индикатор наличия внешнего напряжения | По запросу |
GH0510, высоковольтные провода 100кВ , 10м с клещами для HVA60 |
GH0514, высоковольтные провода 100кВ , 15м с клещами для HVA60 |
GH0516, высоковольтные провода 100кВ , 25м с клещами для HVA60 |
GH0543, высоковольтные провода 100кВ , 31м с клещами на барабане для HVA60 |
GH0544, высоковольтные провода 100кВ , 46м с клещами на барабане для HVA60 |
GH0601, тестирование вакуумных камер выключателей для установок HVA |
GH0602, USB адаптер для подключения USB флеш карты для установок HVA |
GH0613, адаптер для подключения TD30 к установке HVA60 |
PD/TD60, система |
PD60, система |
TD60, измеритель тангенса угла диэлектрических потерь |
VKR0009, транспортный кейс на колесах для HVA60 / HVA30-5 |
