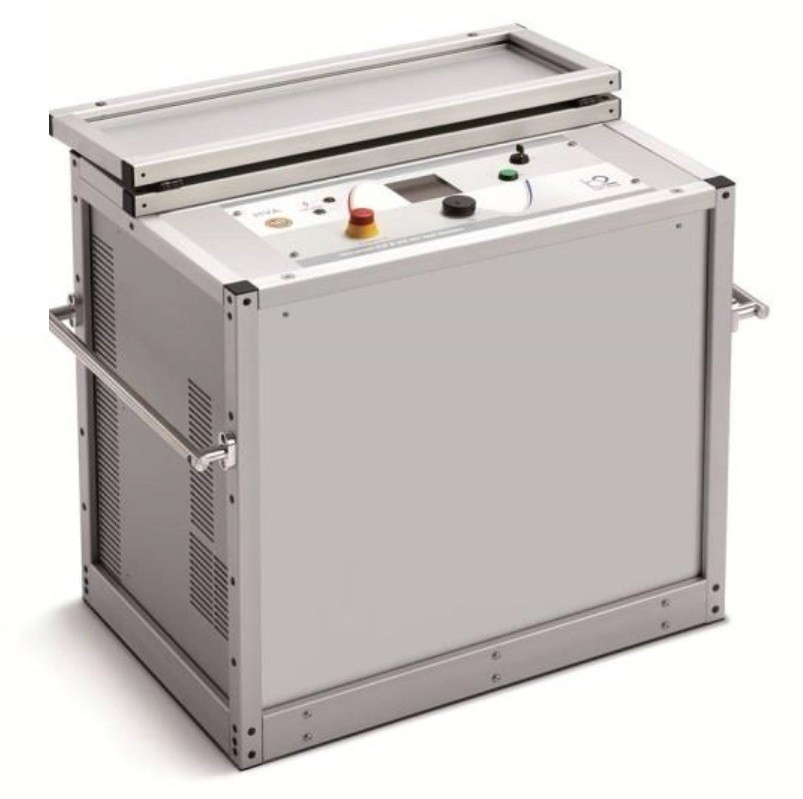

HVA120, высоковольтная испытательная установка

Под заказ
Производитель: b2 electronic GmbH
Гарантия: 12 мес.
Реестр РК: до 31.03.2021г.
Межповерочный интервал: 24 мес.
Цена с НДС:0 тг.

Назначение высоковольтной испытательной установки HVA120

Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
Формирование и измерение высокого напряжения постоянного тока

Принцип действия высоковольтной испытательной установки HVA120


Принцип действия высоковольтной испытательной установки HVA120 основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.
На выходе установки HVA120 может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.
Установка HVA94 может работать как в ручном, так и в автоматическом режимах работы.

Область применения высоковольтной испытательной установки HVA120

Испытание прочности и разрушающий пробой изоляции кабелей
Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

Преимущества высоковольтной испытательной установки HVA120

Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления
Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
Установка относится к ремонтируемым и восстанавливаемым изделиям

Особенности высоковольтной испытательной установки HVA120


Выходное напряжение
Переменное, Синус: -120 кВ пиковое, симметричное, 85кВ действ.
Прямоугольник: 0-120 кВ
Постоянное: ± 0-120 kВ
Разрешение: 0,1кВ на всем диапазоне
Погрешность: +/- 1% от диапазона
Выходной ток: 0-60мA
Разрешение: 1мкA
Погрешность: +/- 1% от диапазона
Частота выходного сигнала: 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты
Диапазон сопротивления: 0.1 MΩ...5 ГΩ
Максимальная выходная нагрузка (при макс. напряжении): 0.5 мкФ @ 0.1 Гц @ 85kВ действ (прим 2км кабель), 5.0 мкФ @ 0.01 Гц @ 85kВ действ (примерно 20км кабель)
Цифровой ЖК дисплей для прямой индикации : напряжение и ток (действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени
Индикатор наличия внешнего напряжения
Блок разрядки цепи после тестирования
RS232, USB – опционно,
ПО „HVA Control Center“
Память: 50 ячеек памяти, энергонезависимая
Вес 181 кг

Технические характееристики высоковольтной испытательной установки HVA120

                                       Параметр                              Значение
Диапазон установки/измерений амплитудного значения напряжения переменного тока 0 – 120 кВ
Диапазон установки/измерений среднеквадратического значения напряжения переменного тока 0 – 85 кВ
Диапазон установки/измерений напряжения постоянного тока 0 – 120 кВ
Диапазон установки/измерений амплитуды импульсов прямоугольной формы 0 – 120 кВ
Частота выходного напряжения От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
Пределы допускаемой основной приведенной погрешности измерения напряжения* ± 1 %
Выходной ток 0 - 60 мA
Пределы допускаемой основной приведенной погрешности измерения силы тока* ± 1 %
Входное напряжение питания 210-240 В
Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ
Максимальная выходная нагрузка (при максимальном напряжении) 0.75 мкФ @ 0.1 Гц @ 66 кВ действ
1.0 мкФ @ 0.1 Гц @ 64 кВ действ
1.2 мкФ @ 0.01 Гц @ 57 кВ действ
10.0мкФ@0.01 Гц@23 кВ действ
10.0мкФ @ максимально возможная при уменьшенной частоте и напряжении
Измерительный блок Цифровой ЖК дисплей для прямой индикации:
Напряжение и ток (действующие значения и / или пиковые)
Емкость
Сопротивление
Время
Напряжение пробоя
Графическое отображение выходного напряжения в реальном времени
Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
Номинальная частота напряжения сети питания 50/60 Гц
Память 50 ячеек памяти, энергонезависимая
Температура окружающего воздуха от – 5 до + 45 °С
Относительная влажность воздуха до 85 %
Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
Габаритные размеры (длина×ширина×высота) 790×445×740
Масса 181 кг

Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

Комплект поставки HVA120

                                                            Наименование                 Количество
Высоковольтная испытательная установка HVA120                          1
Кабель высоковольтный                          1
Кабель заземления                           1
Кабель питания                          1
Методика поверки                          1
Руководство по эксплуатации                          1
Сумка                          1

Дополнительная комплектация

                                                           Наименование              Цена
Flash-накопитель USB По запросу
