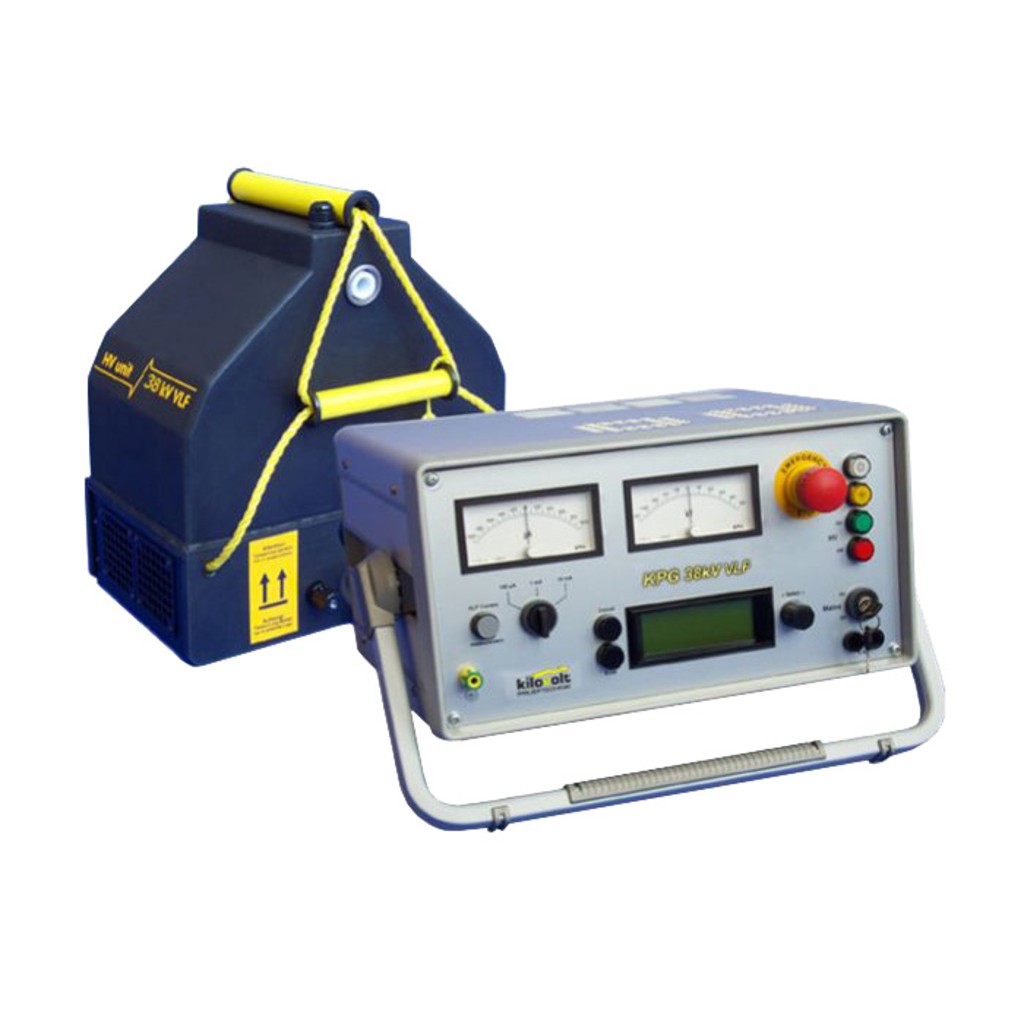

KPG 20 кВ VLF — установка СНЧ (30кВ пиковое значение)

Под заказ
Производитель: Kilovolt Prueftechnik Chemnitz GmbH
Цена по запросу

Портативная установка  KPG 20 кВ  VLF (30 кВ пиковое значение) используется для испытания кабелей среднего напряжения с формованной изоляцией (XPLE-, PE-, EPR-изоляцией) (кабель из сшитого полиэтилена) и номинальным напряжением до 6,3/11 кВ в соответствии с такими нормами испытания кабелей как DIN VDE 0276/620 (CENELEC HD 620 S1).

Испытание кабеля выполняется напряжением сверхнизкой частоты 0,1 Гц, среднеквадратическое значение которого должно быть не менее 3х U0 (U0 – напряжение, на которое рассчитан кабель)

Испытание кабеля с помощью СНЧ метода позволяет быстро обнаружить повреждения изоляции. С помощью данной установки также можно выполнять испытания кабеля среднего напряжения с бумажно-масляной  изоляцией (PILC).

Также возможны испытания оболочки кабеля с помощью постоянного напряжения.

Применение

  • Испытание кабеля из сшитого полиэтилена напряжением сверхнизкой частоты
  • Испытание кабеля напряжением постоянного тока
  • Тестирование оболочки кабеля

Особенности

  • Компактная высоковольтная установка для испытания кабелей
  • Легко могут переносить 1-2 человека
  • Простота использования
  • Управление с помощью меню
  • Полностью автоматическая последовательность испытания кабелей
  • Встроенный таймер с автоматическим отключением
  • Встроенное обнаружение пробоя
  • Встроенное отслеживание времени возникновения аварии
  • Измерение напряжения прямо на высоковольтном выходе
  • Цепь защитного заземления
  • Защитная цепь / индикация в соответствии с VDE 0104
  • Измерение тока утечки во время СНЧ тестирования
  • Встроенная память и USB интерфейс для передачи данных на ПК

Технические характеристики

Источник питания 230 В, 5 A, 50/60 Гц
Выходное напряжение 5...20 кВ среднеквадр. , 0,1 Гц СНЧ (0,05 Гц опционально)
± 0...30 кВ постоянного тока
Форма волны напряжения Практически синусоидальное СНЧ  напряжение, постоянное напряжение
Максимальная нагрузка (СНЧ) 3,7 мкФ при 19 кВ среднеквадр. , 0,1 Гц
(прим. 10 км XLPE-кабеля 11 кВ/150 мм²)

6,7 мкФ при 19 кВ среднеквадр. , 0,05 Гц
(прим. 18 км XLPE-кабеля 11 кВ/150 мм²)
Отключение при перегрузке по току
(постоянный ток)
10 мА
Разряд встроенное автоматическое разрядное устройство 6250 Дж (прим. 14 мкФ при 30 кВ)
Диапазон измерений напряжения -30 ... 0 ... 30 кВ
Диапазоны измерения тока ± 0 ... 100 мкА / 1 мА / 10 мА
Диапазон рабочих температур -20 ... +40°C
Конструкция состоит из двух частей, функционального блока и высоковольтного блока

Масса

Функциональный блок
Высоковольтный блок

17 кг
38 кг

Размеры (Ш х В х Г)

Функциональный блок
Высоковольтный блок

37 x 34 x 20 см
40 x 41 x 24 см


Комплект поставки

  • Функциональный блок с защитной сумкой и местом для хранения кабеля
  • Высоковольтный блок
  • Высоковольтный соединительный кабель (экранированный), стандартный 5 метров
  • Соединительный кабель, для соединения высоковольтного блока и функционального блока, длина 3 метра
  • Кабели заземления
  • Руководство пользователя
